TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

NGHIÊN CỨU HỆ THỐNG ĐIỀU KHIỂN PHUN XĂNG
DÙNG HỆ SIÊU TỤ ĐIỆN

SVTH: NGUYỄN HỮU ĐẠT
MSSV: 18145331
SVTH: TRỊNH PHÓ PHONG
MSSV: 18145418
GVHD: TS. PHAN NGUYỄN QUÍ TÂM

TP. Hồ Chí Minh, tháng 08 năm 2022

LỜI CẢM ƠN
Trong quá trình thực hiện đồ án tốt nghiệp, sinh viên chúng em gặp rất nhiều khó
khăn cả về kiến thức chuyên môn cũng như phương tiện, dụng cụ. Tuy nhiên, việc hoàn
thành đồ án tốt nghiệp là một phương pháp để đánh giá việc vận dụng kiến thức đã học của
sinh viên nói chung và của chúng em nói riêng.
Chúng em gửi lời cảm ơn đến thầy Phan Nguyễn Quí Tâm là người đã trực tiếp
hướng dẫn chúng em hoàn thành đồ án tốt nghiệp. Qua đó chúng em có thêm cơ hội tìm
hiểu kỹ hơn về hệ thống điều khiển phun xăng trên động cơ, siêu tụ điện qua đó mở rộng
kiến thức cho bản thân.
Đồng thời chúng em cũng chân thành gởi lời cảm ơn đến tất cả các giảng viên Bộ
môn Động cơ đã chỉ bảo cho chúng em kiến thức cũng như hỗ trợ các thiết bị dụng cụ để
kịp thời hoàn thành đồ án tốt nghiệp này.
Cuối cùng chúng em xin gửi lời cảm ơn đến các bạn sinh viên cùng khóa đã cùng
nhau trao đổi thông tin, kiến thức và kinh nghiệm trong quá trình hoàn thành đồ án tốt
nghiệp.
TP. HCM, tháng 06 năm 2022
Sinh viên thực hiện
Nguyễn Hữu Đạt
Trịnh Phó Phong

i

MỤC LỤC
LỜI CẢM ƠN ...................................................................................................................... i
DANH MỤC CÁC TỪ VIẾT TẮT ................................................................................... iv
DANH MỤC KÝ HIỆU.......................................................................................................v
DANH MỤC CÁC HÌNH .................................................................................................. vi
DANH MỤC CÁC BẢNG ................................................................................................ ix
Chương 1: TỔNG QUAN ..................................................................................................1
1.1. Lý do chọn đề tài .......................................................................................................1
1.2. Mục tiêu của đề tài ....................................................................................................1
1.3. Giới hạn đề tài ...........................................................................................................1
1.4. Phương
...

...
om/threads/sieu-tu-dien-giai-phap-thay-the-pin-lithium-ion-tren-xe-dientrong-tuong-lai
[16] Siêu tụ điện công nghệ Nano thân thiện môi trường và xu hướng ứng dụng trong tiết
kiệm năng lượng và ổn định nguồn điện. Internet:
http://www.cesti.gov.vn/phan-tich-chi-tiet-xu-huong-cong-nghe/117/sieu-tu-dien-congnghe-nano-than-thien-moi-truong-va-xu-huong-ung-dung-trong-tiet-kiem-nang-luong-vaon-dinh-nguon-dien
[17] Supercapacitor and battery. Internet:
https://ircuitdigest.com/tutorial/supercapacitor-vs-battery-comparison-and-case study
[18] Green-Cap(ELECTRIC DOUBLE LAYER CAPACITORS). Internet:
https://www.masters.com.pl/files/ds/samwha/samwha-green-cap.pdf

66

PHỤ LỤC 1
CÁCH SỬ DỤNG MẠCH XH-M609

Hình PL 1.1: Mạch XH-M609

Cách cài đặt điện áp ngắt:
• Nhấn nút “+” để xem điện áp cài đặt ngắt relay, nhấn giữ 3s màn hình led nhấp nháy,
lúc này nhấn “+”, “-” để tăng, giảm điện áp mà muốn cài đặt. Mạch sẽ tự động lưu cài
đặt sau 5s không thao tác.
• Nhấn nút “-” để xem mức chênh lệch điện áp đóng relay, nhấn giữ 3s màn hình led
nhấp nhấy, lúc này nhấn “+”, “-” để tăng giảm tham số mà bạn muốn cài đặt. Mạch sẽ
tự động lưu cài đặt sau 5s không thao tác.
• Trên mô hình thì điện áp ngắt là 21V, điện áp chênh lệnh là 3V thì khi điện áp xuống
thấp hơn 21V relay sẽ ngắt, khi điện áp lớn hơn 24V (21 + 3) relay sẽ đóng tiếp điểm
đầu ra.
• Khôi phục cài đặt gốc: nhấn giữ đồng thời 2 nút “+”, “-” màn hình led hiển thị “888”
để trở về cài đặt gốc.

67

PHỤ LỤC 2
CÁC THIẾT BỊ DÙNG TRONG THÍ NGHIỆM
2.1.PL. Máy đo sóng PicoScope Automotive 4425

Hình PL 2.1: Máy đo sóng PicoScope Automotive (model: 4425)

Bảng PL 2.1: Thông số kỹ thuật máy đo sóng PicoScope 4425
Đặc tính

Thông số kỹ thuật
Tầm đo

20Mhz

Độ chính xác

0,05%

Độ phân giải

12 bit

Tốc độ lấy mẫu

400Ms/s

Khoảng đo

±50 mV đến ±200V

Giao tiếp

USB 2.0

Nguồn

5V – USB

Khối lượng

3,6Kg

Kích thước

(180 × 377 × 134)mm

68

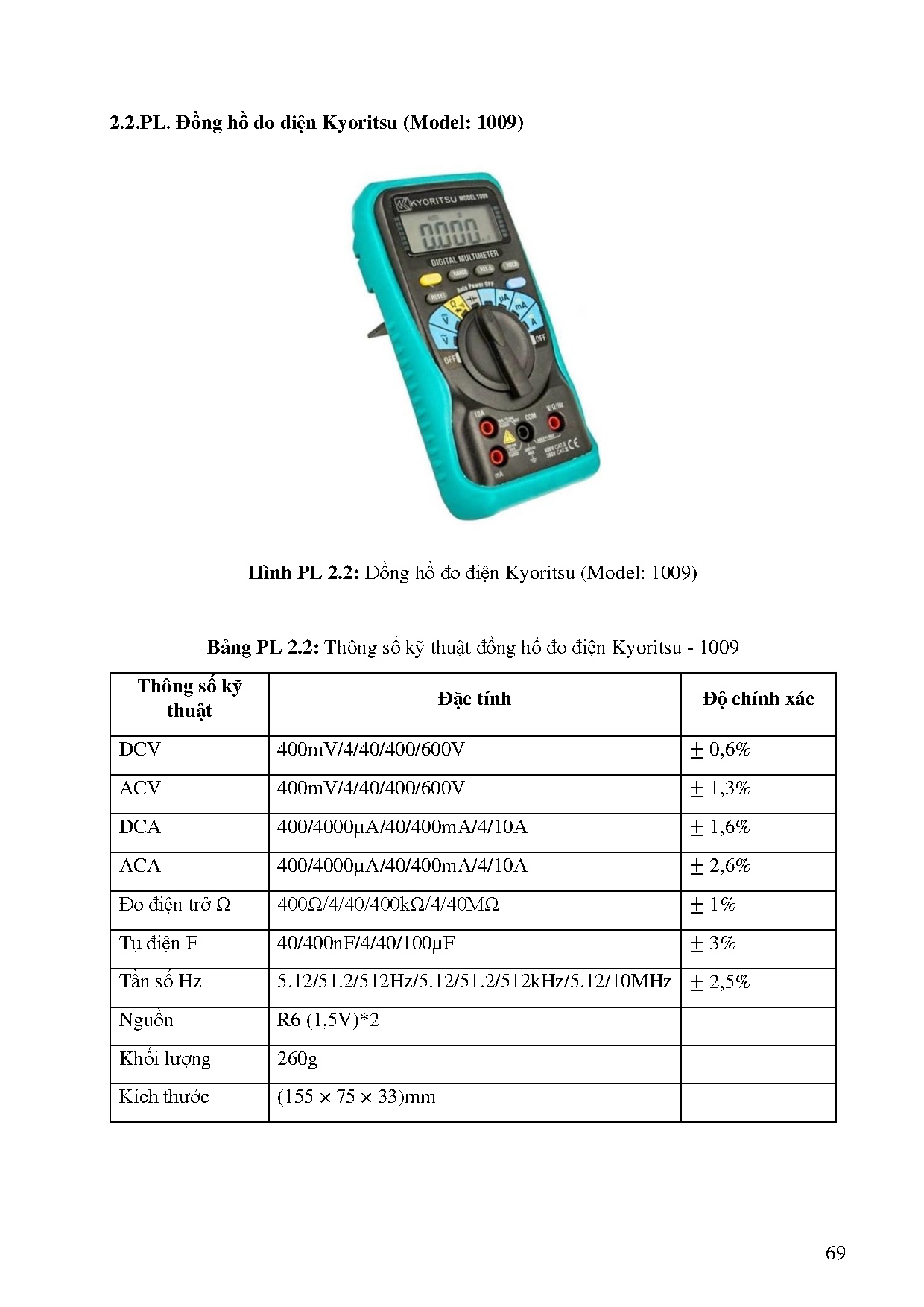

2.2.PL. Đồng hồ đo điện Kyoritsu (Model: 1009)

Hình PL 2.2: Đồng hồ đo điện Kyoritsu (Model: 1009)

Bảng PL 2.2: Thông số kỹ thuật đồng hồ đo điện Kyoritsu - 1009
Thông số kỹ
thuật

Đặc tính

Độ chính xác

DCV

400mV/4/40/400/600V

± 0,6%

ACV

400mV/4/40/400/600V

± 1,3%

DCA

400/4000µA/40/400mA/4/10A

± 1,6%

ACA

400/4000µA/40/400mA/4/10A

± 2,6%

Đo điện trở Ω

400Ω/4/40/400kΩ/4/40MΩ

± 1%

Tụ điện F

40/400nF/4/40/100µF

± 3%

Tần số Hz

5.12/51.2/512Hz/5.12/51.2/512kHz/5.12/10MHz ± 2,5%

Nguồn

R6 (1,5V)*2

Khối lượng

260g

Kích thước

(155 × 75 × 33)mm

69
