TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
–

ĐỒ ÁN TỐT NGHIỆP

NGHIÊN CỨU ẢNH HƯỞNG CỦA ĐỘ CHÊNH NHIỆT
ĐỘ TẠI BỘ TRAO ĐỔI NHIỆT GHÉP TẦNG ĐẾN HỆ SỐ
LÀM LẠNH CỦA HỆ THỐNG LẠNH GHÉP TẦNG
R134a/CO2 DỰA TRÊN PHẦN MỀM EES

GVHD: THS. NGUYỄN HOÀNG TUẤN
SVTH:

MSSV:

1. BÙI TRỌNG HUỲNH

19147198

2. NGUYỄN VĂN THƯỢNG

19147247

Tp. Hồ Chí Minh, tháng 7 năm 2023

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc lập - Tự do - Hạnh phúc

KHOA CƠ KHÍ ĐỘNG LỰC

Bộ môn Công nghệ Nhiệt – Điện lạnh

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên phản biện)
Họ và tên sinh viên thực hiện:

MSSV:

1. Bùi Trọng Huỳnh

19147198

2. Nguyễn Văn Thượng

19147247

Tên đề tài: “ Nghiên cứu ảnh hưởng của độ chênh nhiệt độ tại bộ trao đổi nhiệt
ghép tầng đến hệ số làm lạnh của hệ thống lạnh ghép tầng R134a/CO2 dựa trên phần
mềm EES ”.
Ngành đào tạo: Công nghệ Kỹ thuật Nhiệt
Họ và tên giảng viên phản biện: TS. Đặng Hùng Sơn
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần và thái độ làm việc của sinh viên:
...............................................................................................................................................
...............................................................................................................................................
...............................................................................................................................................
2. Nhận xét về kết quả thực hiện của đồ án tốt nghiệp (ĐATN)
2.1. Kết cấu và cách thức trình bày ĐATN
...............................................................................................................................................
...............................................................................................................................................
...............................................................................................................................................

2.2. Nội dung đồ án
(Cơ sở lý luận, tính thực tiễn và khả năng ứng dụng của đồ án, các hướng nghiên cứu có
thể tiếp tục phát triển)
...............................................................................................................................................
...............................................................................................................................................
..................
...

...
các bước sau:
1. Giả sử ta có phương trình: A+B=C trong đó ‘A’ và ‘B’ là hai biến độc lập và ‘C’
là biến phụ thuộc. Nhập phương trình trên vào giao diện Equations Window hoặc
dùng tổ hợp phím Ctrl+E để vào giao diện.
2. Chọn vào menu Tables và chọn New Parametric Table như Hình P1.5 hoặc chọn
biểu tượng

Parametric Table trên thanh công cụ.

Hình P1.5. Tạo bảng Parametric.
3. Chọn các biến ở Variables in equations và nhấn Add để vào Variables in
table. Sau đó chọn Ok để vào Parametric Table, như Hình P1.6.
Ta có thể thay đổi số lần chạy biến bằng cách chọn vào No. of Runs hoặc thay đổi
tên bảng bằng cách chọn vào ô Table.

69

Hình P1.6. Chọn các biến cần thực hiện vào bảng Parametric.
4. Vì bài toán ban đầu là ‘A’ và ‘B’ là hai biến độc lập và ‘C’ là biến phụ thuộc nên
ta nhập các thông số cần tính vào cột a và cột b và chọn Run

như trong Hình

P1.7 ta được các giá trị của biến ‘C’.

Hình P1.7. Giao diện Parametric Table.
Để thuận tiện cho quá trình nhập số liệu vào cột A và B ta kích chuột trái vào cột
cần nhập, chọn Values như Hình P1.8.

70

Hình P1.8. Nhập thông số của các biến vào Parametric Table.
Ta có Fisrt Row và Last Row là số lần chạy của biến, First Value và Last (linear) lần
lượt là giá trị đầu và cuối của biến. Giả sử ta muốn giá trị của biến A từ 1-10 và khoảng
cách giữa các giá trị là 1 thì chọn chọn như Hình P1.8 nhưng nếu muốn khoảng cách giữa
các giá trị là 0,5 thì ra chọn First Row:1 và Last Row:19. Tương tự cho cột B.

71

 Tạo đồ thị bằng phần mềm EES
Để tạo được đồ thị biến thiên ta thược hiện các bước sau:
1. Chọn Plots → New Plot Window → X-Y Plot (dành cho đồ thị 2D) hoặc X-Y-Z
Plot (dành cho đồ thị 3D) như hình... hoặc chọn biểu tượng

New Plot Window

trên thanh menu như Hình P1.9.

Hình P1.9. Tạo đồ thị biến thiên
2. Đối với đồ thị 2D chọn X-Axis là A và Y-Axis là C (đồ thị biểu diễn độ biến thiên
của biến C theo biến A) như Hình P1.10. Sau đó chọn Ok để được đồ thị như Hình
P1.11.
Ta có Minimum và Maximum lần lượt là giá trị nhỏ nhất và lớn nhất thể hiện trên
cột X hoặc Y Interval là khoảng cách giữa các giá trị hiển thị trên đồ thị.

72

Hình P1.10. Thiết lập các thông số cho đồ thị biến thiên 2D

Hình P1.11. Đồ thị biến thiên 2D

73

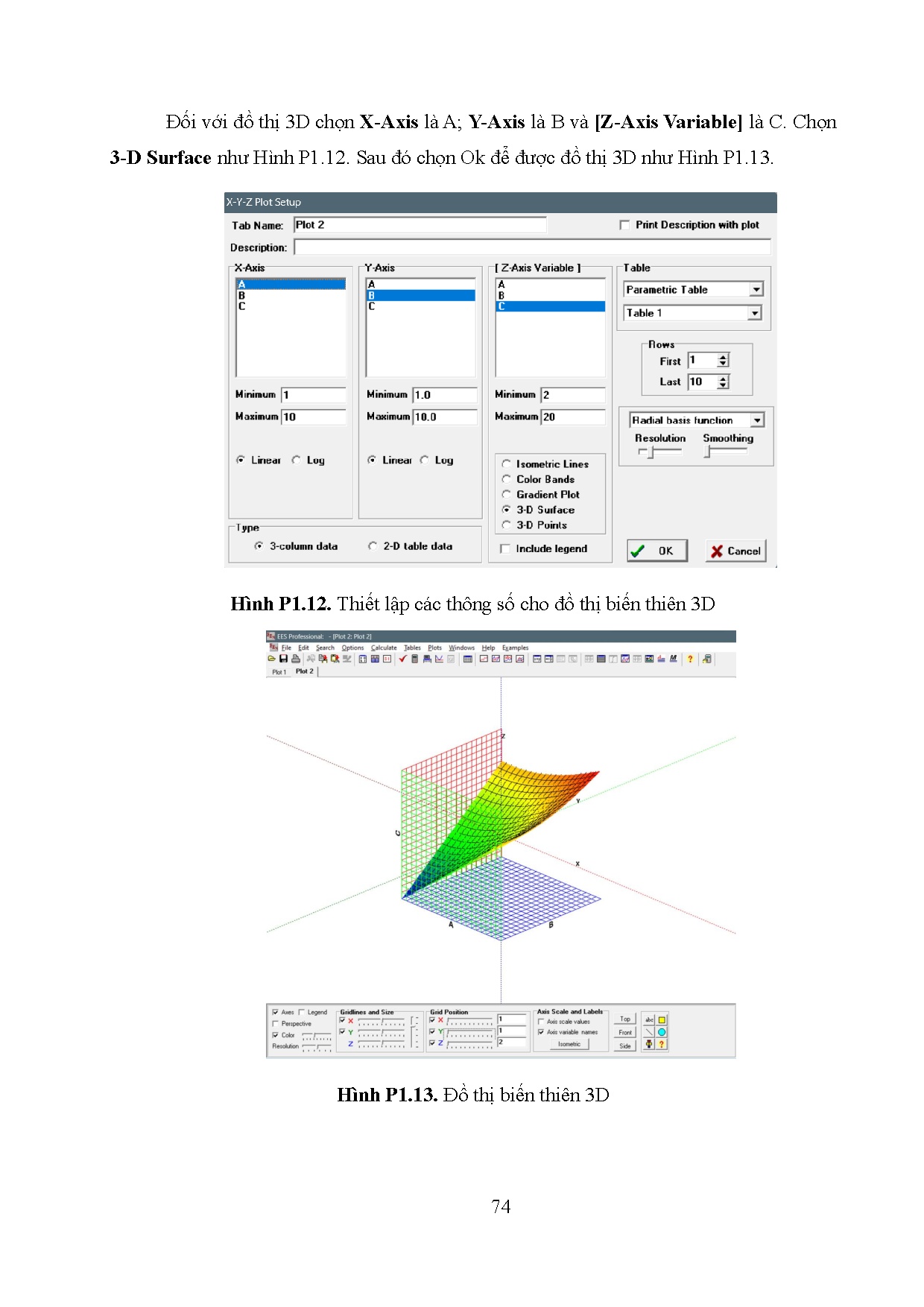

Đối với đồ thị 3D chọn X-Axis là A Y-Axis là B và [Z-Axis Variable] là C. Chọn
3-D Surface như Hình P1.12. Sau đó chọn Ok để được đồ thị 3D như Hình P1.13.

Hình P1.12. Thiết lập các thông số cho đồ thị biến thiên 3D

Hình P1.13. Đồ thị biến thiên 3D

74
