Đồ án tốt nghiệp - Mô phỏng hệ thống truyền động Hybrid Honda CR-V E:HEV RS 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

MÔ PHỎNG HỆ TRUYỀN ĐỘNG HYBRID HONDA
CR-V E:HEV RS 2024

GVHD: TS. NGUYỄN VĂN LONG GIANG
SVTH: NGUYỄN LÊ KHANG
MSSV: 21145162
SVTH: TRẦN LONG PHONG NHẠC
MSSV: 21145223

Tp. Hồ Chí Minh, tháng 6 năm 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ kỹ thuật ô tô
Tên đề tài

MÔ PHỎNG HỆ TRUYỀN ĐỘNG HYBRID HONDA
CR-V E:HEV RS 2024

GVHD: TS. NGUYỄN VĂN LONG GIANG
SVTH: NGUYỄN LÊ KHANG
MSSV: 21145162
SVTH: TRẦN LONG PHONG NHẠC
MSSV: 21145223

Tp. Hồ Chí Minh, tháng 6 năm 2025

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc
TP. Hồ Chí Minh, ngày tháng năm

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: 1. Nguyễn Lê Khang

MSSV: 21145162

(Email: [email protected] Điện thoại: 0939544319)
2. Trần Long Phong Nhạc

MSSV: 21145223

(Email: [email protected] Điện thoại: 0365869504)
Ngành: Công nghệ kỹ thuật ô tô
Khóa: 21

Lớp: 21145CL4B

1. Tên đề tài: Mô phỏng hệ truyền động Hybrid Honda CR-V e:HEV RS
2. Nhiệm vụ đề tài
Tìm hiểu tổng quan về xe Hybrid.
Nghiên cứu và mô phỏng hệ truyền động Hybrid Honda CR-V e:HEV RS
Nhận xét đánh giá kết quả mô phỏng.
Kết luận
3. Sản phẩm của đề tài: Một quyển thuyết minh về đề tài
4. Ngày giao nhiệm vụ đề tài: 28/2/2025
5. Ngày hoàn thành nhiệm vụ

TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

i

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc

Bộ môn: Động cơ

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: Nguyễn Lê Khang

MSSV: 21145162

Họ và tên sinh viên: Trần Long Phong Nhạc MSSV: 21145223
Tên đề tài
Ngành đào tạo: Công nghệ kỹ thuật ô tô
Họ và tên GV hướng dẫn: TS. Nguyễn Văn Long Giang
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
2. Nhận xét về kết quả thực hiện c
...

...
https://carsot.com/toyota/prius/toyota-prius-i-xw10-1997-2000-sedan.html
[10] https://www.cars.com/research/honda-insight-2000/
[11] https://www.cars.com/research/honda-civic_hybrid-2003/
[12] https://www.toyota-tech.eu/HYBRID/ERG/EN/PRIUS.pdf

65

PHỤ LỤC
1.Bắt đầu

Hình PL1. Khởi tạo thư mục chương trình

Hình PL2. Đặt tên cho chương trình

66

Hình PL3.Mở mô hình
2. Chọn khối và nhập thông số
2.1 Xe (Khối Vehicle)

Hình PL4. Chọn loại xe

67

Hình PL5. Thiết lập các đặc tính của xe

Hình PL6. Nhập các thông số xe
68

2.2 Động cơ

Hình PL7. Chọn động cơ

Hình PL8. Nhập các thông số của động cơ
69

Hình PL9. Đồ thị đường đặc tính của động cơ

Hình PL10. Đồ thị thể hiện các thông số đặc trưng của động cơ

70

2.3 Bộ truyền động

Hình PL11. Chọn bộ truyền động

Hình PL12. Nhập thông số cho bộ truyền động
2.4 Ly hợp

Hình PL13. Ly hợp thủy lực

71

Hình PL14. Nhập thông số cho ly hợp thủy lực
2.5 Vi sai

Hình PL15. CHọn vi sai

Hình PL16. Nhập thông số cho vi sai

72

2.6 Bánh xe

Hình PL17. Chọn bánh xe

Hình PL18. Thiết lập các đặc tính của bánh xe

Hình PL19. Nhập thông số cho bánh xe

73

2.7 Phanh

Hình PL20. Chọn phanh đĩa

Hình PL21. Nhập thông số của phanh
2.8 Pin

Hình PL22. Chọn pin (ắc quy)
74

Hình PL23. Nhập thông số cho pin
2.9 Máy phát

Hình PL24. Chọn máy phát

Hình PL25. Nhập thông số cho máy phát
75

2.10 Động cơ điện

Hình PL26. Chọn động cơ điện

Hình PL27. Nhập thông số cho động cơ điện

76

2.11 Khoang lái

Hình PL28. Chọn khoang lái

Hình PL29. Thiết lập đặc tính cho khoang lái

Hình PL 30. Nhập các thông số cho khoang lái
77

2.12 Khối hiển thị (Monitor)

Hình PL31. Chọn khối hiển thị
2.13 Cân bằng điện tử (ASC-Active Stability Control)

Hình PL32. Chọn khối cân bằng điện tử

Hình PL33. Nhập thông số cho khối cân bằng điện tử
78

3. Mô hình hoàn chỉnh

Hình PL34. Mô hình hoàn chỉnh
4. Liên kết các bus dữ liệu

Hình PL35. Liên kết các BUS dữ liệu
79

5. Cửa sổ giao diện cài đặt cấu hình cho mô hình

Hình PL36. Thiết lập cấu hình cho hệ thống

80

6. Chọn chu trình thử nghiệm và tiến hành mô phỏng

Hình PL37. Chọn chu trình thử nghiệm
Các kiểu tính toán

Hình PL38. Các phương pháp tính toán của phần mềm
Giao diện tính toán

81

Hình PL39. Giao diện khi thực hiện mô phỏng
Giao diện thông tin về mô hình

Hình PL40. Thông tin mô hình

82

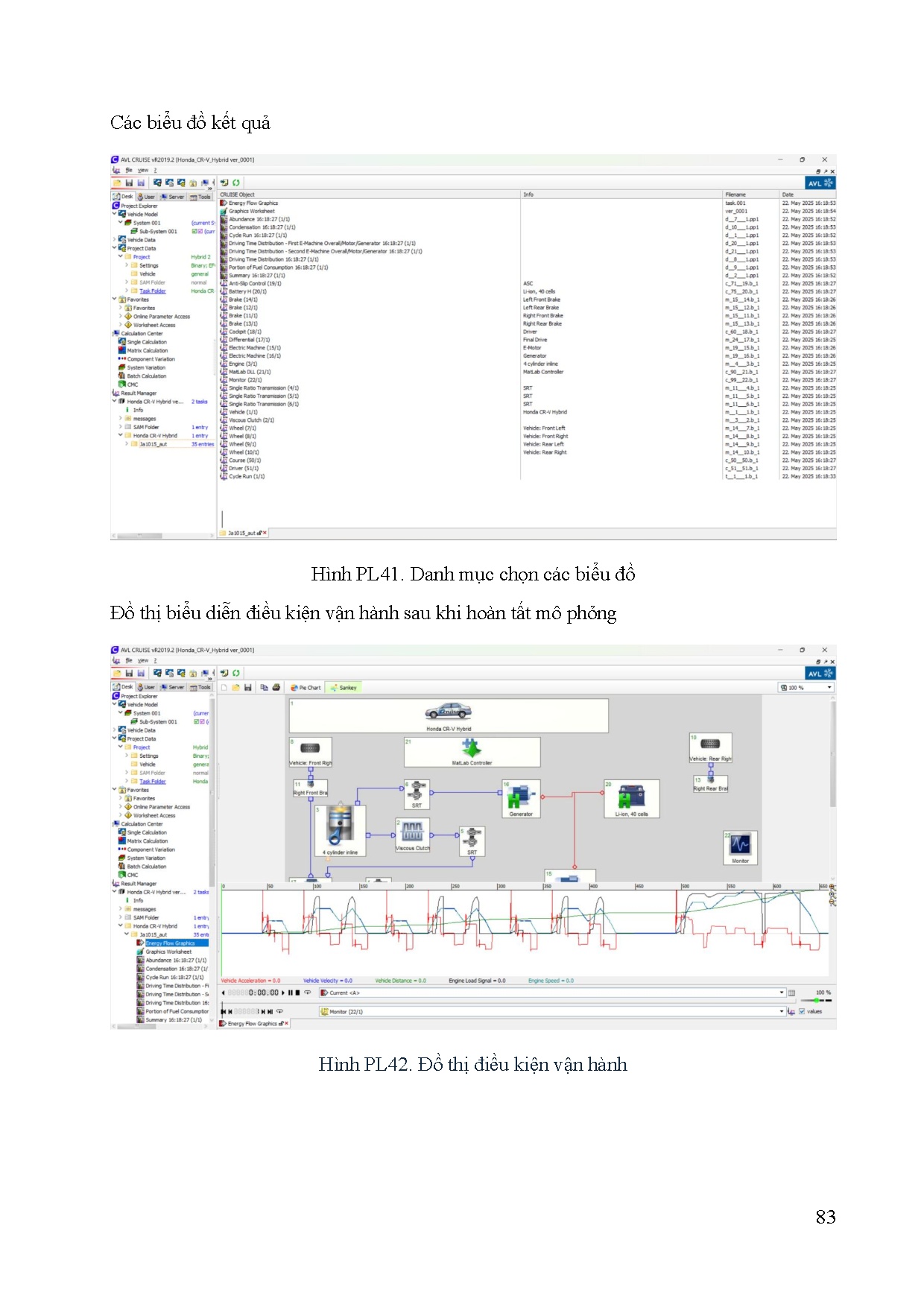

Các biểu đồ kết quả
