TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật ô tô

KHẢO SÁT HỆ THỐNG QUẢN LÝ PIN (BMS)
TRÊN XE ĐIỆN RENAULT

SVTH :
MSSV:

NGUYỄN DUY HIẾU
20145502

SVTH : TRẦN QUÍ ANH HÀO
MSSV: 20145497
GVHD: ThS. HUỲNH QUỐC VIỆT

Tp.Hồ Chí Minh, tháng 06 năm 2024

i

ii

iii

4

5

LỜI CẢM ƠN
Lời đầu tiên, chúng em xin chân thành cảm ơn toàn thể quý thầy cô trường Đại Học
Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh đã nhiệt tình giảng dạy và truyền đạt những
kiến thức hết sức quý báu cho chúng em trong suốt thời gian học tập tại trường. Đặc biệt
với sự giúp đỡ của các quý thầy cô Khoa Cơ Khí Động Lực và sự chỉ bảo tận tình của Thầy
ThS. Huỳnh Quốc Việt đã tạo điều kiện cho chúng em hoàn thành đồ án tốt nghiệp đúng
thời gian quy định.
Một lần nữa, chúng em xin chân thành cảm ơn và kính chúc quý thầy cô Trường Đại
Học Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh dồi dào sức khỏe, niềm vui và nhiệt huyết
với nghề giáo để góp phần vào sự nghiệp trăm năm trồng người và đặc biệt là quý thầy cô
khoa Cơ Khí Động Lực lời chúc sức khỏe, hạnh phúc và thành công.
Cuối cùng, để có được ngày hôm nay, không thể quên được công lao to lớn của gia
đình và bạn bè đã động viên, khuyến khích chúng em tự tin trong cuộc sống cũng như cố
gắng vươn lên trong học tập.
Trong suốt quá trình học tập, nghiên cứu và thực tiễn chúng em đã đúc kết được nhiều
kiến thức đó là những nấc thang đầu tiên để chúng em bước vào cuộc sống mới.
Chúng em xin chân thành cảm ơn!

Tp. Hồ Chi Minh, ngày tháng

năm 2024

Nhóm sinh viên thực hiện

Nguyễn Duy Hiếu

Trần Quí Anh Hào

i

TÓM TẮT
Trong đồ án này, nhóm tập trung tìm hiểu và nghiên cứu vào những vấn đề sau:
• Giới thiệu thông tin về các loại pin phổ biến cũng như các loại cổng sạc cho pin xe.
• Tìm hiểu cấu tạo và đặc điểm của bộ sạc trên xe điện Renault Zoe.
• Tìm hiểu các hệ thống về pin trên xe Renault.
• Ứng dụng phần mềm Renault Visu để tìm và tra cứu sơ đồ mạch điện của xe Renault
Zoe.

• Dùng máy chẩn đoán Autel để lấy số liệu và các thông số khi tiến hành sạc trên xe
Renault Zoe và nhận xét đánh giá.

ii

MỤC LỤC

LỜI CẢM ƠN ....................................................................................................................... i
TÓM TẮT............................................................................................................................ ii
MỤC LỤC ...........................................................
...

...
về. Ta kích đúp chuột vào tệp INDEX.HTM
để có thể mở Microsoft Edge để sử dụng phần mềm.

154

Bước 2: Chọn quốc gia bên dưới để vào chương trình.

Bước 3: Truy cập vào chương trình và sử dụng.

155

• CODES: Danh sách thông tin tất cả các thiết bị của các hệ thống điện trên xe được
sắp xếp theo mã số.

• COMPONENTS: Danh sách thông tin tất cả các thiết bị của các hệ thống điện trên xe
sắp xếp theo bảng chữ cái.

156

• CONNECTION CODE: Danh sách các thành phần kết nối, dây kết nối sắp xếp theo mã
số.

• CONNECTION: Danh sách các chi tiết, thành phần kết nối được sắp xếp theo bảng chữ
cái dựa vào tên của chi tiết, thành phần.

157

• FUNCTION: Thông tin của tất cả các hệ thống điện trên xe.

Các phần tử khác trong giao diện phần mềm:

● Mục lục chức năng

bao gồm: chức năng , danh sách các thành phần giắc

kết nối, điểm nối mass,…

158

● Sơ đồ mạch điện có chứa thông tin liên quan đến mã được chọn

:

Danh sách sơ đồ mạch điện là phần kết hợp tất cả sơ đồ liên quan đến một bộ phận
nào đó. Mạch sẽ thể hiện cả các chi tiết khác liên quan tới bộ phận đó. Ví dụ ta tiến
hành chọn mạch BMS 2286 ta cũng sẽ thấy cả công tắc ngắt mạch 2287 và các
module 2238 2249, …

● Các relay và cầu chì

:

Mục này sẽ cho biết vị trí và chức năng của relay, cầu chì có trong xe. Ví dụ ta tiến
hành coi bộ sạc trong xe:

159

●Phần hỗ trợ người dùng

:

Phần này sẽ giúp người dùng phần mềm tìm hiểu sâu hơn về Renault Visu

160

●

Chi tiết giắc cắm có trong sơ đồ mạch đã chọn. Ví dụ giắc của BMS 2286:

●

Vị trí của bộ phận đã chọn. Ví dụ vị trí của BMS:

161

Màu dây dẫn:
BA

WH

BE

BL

BJ

BJ

CY
GR

GR

Trắng

Đỏ

JA

YL

Vàng

RG

RD

MA

BR

Nâu

SA

SA

Be

NO

BK

Đen

VE

GN

Xanh lá

Pha lê

OR

OR

Cam

VI

PU

Tím

LG

Xám

Xanh da
trời

Xám

Hồng da
cam

162

Phụ lục 3: Hướng dẫn sạc pin xe Renault Zoe
Bước 1: Tìm vị trí trụ sạc.

Bước 2: Tiến hành mở nhấn nút

mở nắp ổ sạc.

163

Bước 3: Kết nối dây sạc của trụ với xe.

* Lưu ý: Khi ta đã kết nối dây sạc với xe chữ Z.E sẽ cho ta biết được xe có nhận
được tín hiệu yêu cầu sạc hay không. Nếu chữ Z.E có màu vàng là xe đang đợi xử lý tín
hiệu, màu đỏ thể hiện xe đang gặp lỗi và không thể kết nối với sạc và màu xanh thể hiện
xe đã kết nối thành công và bắt đầu sạc.

164

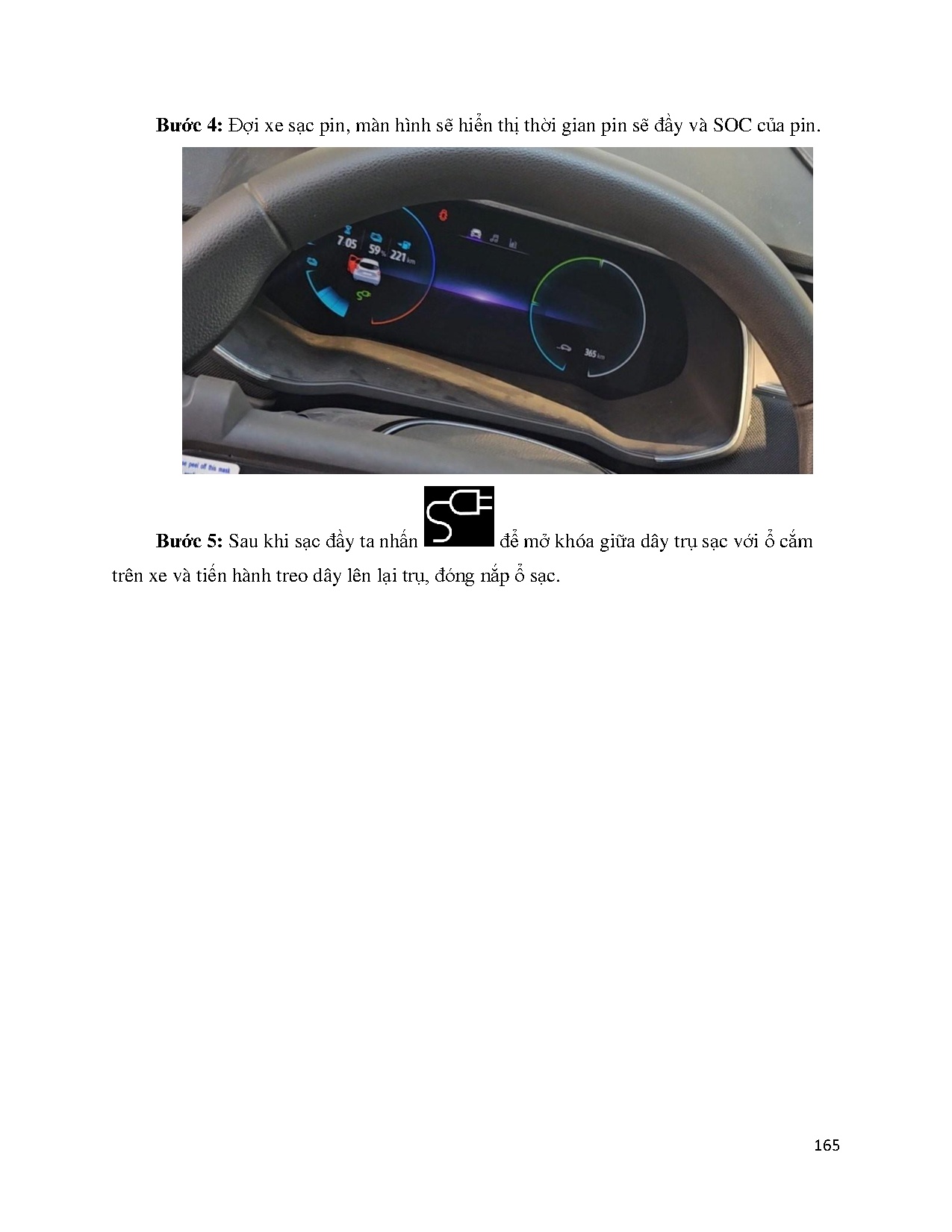

Bước 4: Đợi xe sạc pin, màn hình sẽ hiển thị thời gian pin sẽ đầy và SOC của pin.

Bước 5: Sau khi sạc đầy ta nhấn

để mở khóa giữa dây trụ sạc với ổ cắm

trên xe và tiến hành treo dây lên lại trụ, đóng nắp ổ sạc.

165
