Đồ án tốt nghiệp - Chuyển đổi đề từ cho xe má

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

CHUYỂN ĐỔI ĐỀ TỪ CHO XE MÁY

GVHD:

PGS.TS ĐỖ VĂN DŨNG

SVTH:

LÊ ANH NHẬT

MSSV:

20145563

SVTH:

ĐẶNG VĂN TRƯỜNG

MSSV:

20145645

Tp. Hồ Chí Minh, tháng 06 năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ Kỹ thuật Ô tô

Tên đề tài

CHUYỂN ĐỔI ĐỀ TỪ CHO XE MÁY

GVHD:

PGS.TS ĐỖ VĂN DŨNG

SVTH:

LÊ ANH NHẬT

MSSV:

20145563

SVTH:

ĐẶNG VĂN TRƯỜNG

MSSV:

20145645

Tp. Hồ Chí Minh, tháng 06 năm 2024

TÓM TẮT
Động cơ điện khởi động trên xe máy hầu hết là động cơ DC dùng chổi than, chúng
phố biến vì tính dễ điều khiển, đa dạng kích thước từ nhỏ đến lớn và giá thành tương
đối thấp. Tuy nhiên động cơ DC khởi động trên xe máy tồn tại nhiều khuyết điểm lớn
như: yêu cầu bảo dưỡng định kì, hay hỏng hóc, tiếng ồn lớn khi hoạt động, công suất
tiêu thụ lớn, nhiều cơ cấu truyền động,… Bên cạnh đó, ngày nay người dùng có xu
hướng trang bị thêm các phụ tải điện trên xe, do đó bộ sạc điện trên xe là không đủ đáp
ứng để sạc ắc quy trên xe máy.
Với sự phát triển của công nghệ động cơ điện không chổi than, động cơ BLDC
đang trở nên phổ biến trên cả xe máy và ô tô, dần thay thế động cơ DC tuyền thống do
các ưu điểm vượt trội của chúng. Do đó đồ án “Chuyển đổi đề từ cho xe máy” sẽ thực
hiện chuyển đổi động cơ BLDC thay thế động cơ khởi động DC truyền thống, động cơ
BLDC thực hiện cả hai chức năng khởi động và làm máy phát điện trên xe. Bộ sạc trên
xe máy cũng được chuyển đổi sang hệ thống sạc ba pha để phù hợp, đáp ứng những yêu
cầu đặt ra.
Đồ án này đã chuyển đổi thành công và kiểm nghiệm, đánh giá các thông số đầu
ra so với các yêu cầu. Mô hình cuối cùng đã chứng minh một sự cải tiến rõ rệt so với
các hệ thống truyền thống, xác nhận tiềm năng được áp dụng rộng rãi trong các ứng
dụng đặc biệt là giảng dạy cho sinh viên. Hơn nữa, đồ án này đã đặt nền tảng vững chắc
cho các nghiên cứu trong tương lai.

ii

MỤC LỤC
Trang
Lời cảm ơn ........................................................................................................................ i
Tóm tắt .............................................................................................................................ii
Mục lục .......................................................................................................................... iii
Danh mục các chữ viết tắt và ký hiệu....................
...

...


A.A.SwapanKumar, K.M.Patel, R.V.Bhalodia, M.C.Mistry và J.R.Saraswala
(2016), “Control of BLDC Motor For Thread Traversing In Texturising Machine”
C.K. Pithawalla College of Engineering &amp Technology, Surat. pp 9-18

[5]

行政人员, Bldc motor specifications about motor ion, ICAN, 4/2023.
https://ican-motor.com/bldc-motor-specifications-about-motor-ion/

[Truy

cập 30/3/2024]
[6]

V.Carev, J.Roháč, S.Tkachenko, K.Alloyarov, The Electronic Switch of Windings
of a Standard BLDC Motor, MDPI, 11/2022.
https://www.mdpi.com/2076-3417/12/21/11096 [Truy cập 1/4/2024].

[7]

Mike Tetmeyer and Engineering Team Members Pittman Motors, How to Connect
Brushless DC Motors to an Electronic Controller, Haydon Kerk Pittman, 12/2021.
https://www.haydonkerkpittman.com/learningzone/whitepapers/connectingbrushless-dc-motors-to-electronic-controllers [Truy cập 3/4/2024].

[8]

Trần Văn Thể, “Thiết kế, lập trình điều khiển BLDC sử dụng trên ô tô thay thế các
động cơ có chổi than” Tp. Hồ Chí Minh, 2023, pp. 16

[9]

C.Andrews, M.Soltero, and M.Mesganaw, Brushless DC Motor Commutation
Using Hall-Effect Sensors, Texas Instruments, 2022, pp. 3.

[10] DigiKeys North American Editors, How to Power and Control Brushless DC
Motors, DigiKey, 12/2016.

71

https://www.digikey.com/en/articles/how-to-power-and-control-brushless-dcmotors [Truy cập 5/4/2024].
[11] Th.S Lê Minh Đảo, Đề từ ACG - Nguyên lí điều khiển ra sao?, Đào tạo xe máy,
9/2021.
https://daotaoxemay.com/news.html@detail@317@503@De-tu-ACG-Nguyenli-dieu-khien-ra-sao [Truy cập 14/4/2024].
[12] Tài liệu hướng dẫn sửa chữa Super Dream 2001-2008
[13] Mạch chỉnh lưu, Wikipedia
https://en.wikipedia.org/wiki/Rectifier [Truy cập 15/4/2024]

72

PHỤ LỤC
Hướng dẫn cài đặt phần mềm và sử dụng máy đo xung Hantek DSO3064
Bước 1: Truy cập trang chủ https://www.hantek.com/

Bước 2: Tìm kiếm tên thiết bị DSO3064

Bước 3: Tải thư mục DSO3064 Sofware

Bước 4: Mở thư mục vừa tải và chạy file Setup.EXE

73

Bước 5: Kết nối thiết bị Hantek với máy tính

Bước 6: Cài Driver: mở Computer Management  chọn Device Manager  chọn
Other devices  click chuột phải vào Unknow device  drive  Browse my
computer for driver sofware  Chọn vào file thư mục Driver của thư mục vừa tải 
OK  Close

Bước 7: Khởi động phần mềm DSO3064USB

74

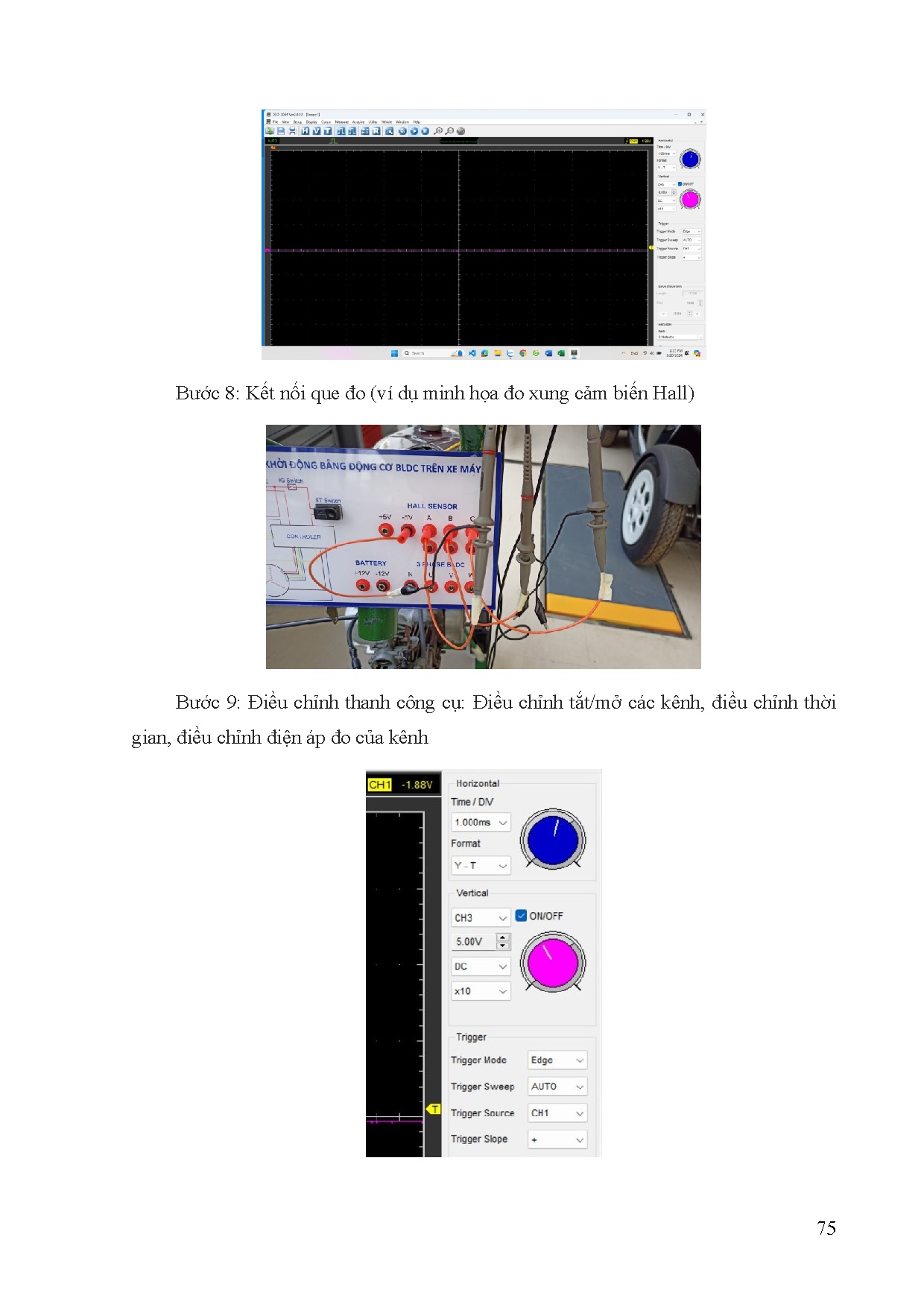

Bước 8: Kết nối que đo (ví dụ minh họa đo xung cảm biến Hall)

Bước 9: Điều chỉnh thanh công cụ: Điều chỉnh tắt/mở các kênh, điều chỉnh thời
gian, điều chỉnh điện áp đo của kênh

75
