ĐỒ ÁN TỐT NGHIỆP

CHUYÊN ĐỀ HỆ THỐNG ĐIỆN ĐỘNG CƠ
TRÊN XE Ô TÔ HONDA BRV 2023

GVHD: TS. PHAN NGUYỄN QUÍ TÂM
SVTH: NGUYỄN MINH NHẬT
MSSV: 20145566
SVTH: NGUYỄN QUANG MINH
MSSV: 20145552

Tp. Hồ Chí Minh, tháng 5 năm 2024
TP. Hồ Chí Minh, ngày ….. tháng ..… năm ……

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

1. Nguyễn Minh Nhật

MSSV: 20145566

(E-mail: [email protected]

Điện thoại:

0862768084)
2. Nguyễn Quang Minh

MSSV: 20145552

(E-mail: [email protected]

Điện

thoại:0982745762)
Ngành: Công nghệ Kỹ thuật ô tô
Khóa: K20

Lớp: 20145CL4B

1. Tên đề tài
Chuyên đề hệ thống điện động cơ trên xe ô tô Honda BRV 2023
2. Nhiệm vụ đề tài
- Nghiên cứu cơ sở lý thuyết, tìm kiếm tài liệu,
- Hiểu được hệ thống điều khiển động cơ trên động cơ bao gồm tín hiệu đầu vào, tín hiệu
đầu ra và chuẩn đoán sửa chữa
- Hiểu được nguyên lý, cấu tạo và hoạt động của các cơ cấu chấp hành.
- Biên soạn nội dung báo cáo
3. Sản phẩm của đề tài
- Một quyển thuyết minh đồ án, file Word thuyết minh, Powerpoint thuyết minh
- Một đĩa CD thuyết minh đồ án
- Kết quả nghiên cứu
4. Ngày giao nhiệm vụ đề tài: 02/01/2024
5. Ngày hoàn thành nhiệm vụ:…………………………………………………………………………………………………………………………...
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN
CÁN BỘ HƯỚNG
DẪN

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA

TP. HCM

VIỆT NAM

KHOA CƠ KHÍ ĐỘNG LỰC

Độc lập - Tự do – Hạnh phúc

Bộ môn ………………………

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên ................................................ MSSV: ………… Hội đồng…………
Họ và tên sinh viên ................................................ MSSV: ………… Hội đồng…………
Tên đề tài: ............................................................................................................................
..............................................................................................................................................
Ngành đào tạo: ....................................................................................................................
Họ và tên GV hướng dẫn .....................................................................................................
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy)
...........................................................................................................................................
.......................................................
...

...
hanh là kim phun còn tốt, nếu có
kim không có âm thanh chuyển sang bước kiểm tra kim phun
B2: Kiểm tra điện trở kim phun nhiên liệu
1. Tắt công tắc đánh lửa “OFF”, rút các giắc cắm ra khỏi kim phun.
2. Kiểm tra kết nối giắc và kim phun có tốt và đúng không
3. Nếu kết nối tốt chuyển sang kiểm tra điện trở kim phun
4. Tháo kim phun ra khỏi giàn phun nhiên liệu và đầu xi-lanh.
5. Dùng đồng hồ VOM đo 2 chân kim phun để biết điện trở của cuộn kim phun ( điện
trở của kim phun từ 1 - 2,5 Ohm ở 20°C)
6. Dùng dụng cụ chuyên dụng kiểm tra kim phun, cắm vào giắc của kim phun.
7. Cho đầu nhiên liệu vào của kim phun kết nối với bình dung dịch vệ sinh kim phun.
8. Cấp (+) cho 1 đầu dây kiểm tra, cho đầu dây còn lại nhấp nhà và giữ cứng tại cọc (-),
quan sát hoạt động của kim.
9. Nếu thấy phun đều là kim phun tốt, nếu KHÔNG ta tiến hành thay kim phun

83

CHƯƠNG 6: KẾT LUẬN VÀ ĐỀ NGHỊ
6.1 Kết luận
Trong suốt quá trình thực hiện đồ án tốt nghiệp, nhóm đã trao dồi khả năng tìm kiếm
thông tin, khả năng tự học và hiểu biết nhiều kiến thức và công nghệ mới về hệ thống điện
động cơ trên xe Honda BRV 2023. Trình bày được các thành phần cấu tạo, nguyên lý hoạt
động của hệ thống khi hoạt động hiệu chỉnh ở các chế độ làm việc khác nhau
Nội dung đề tài hoàn thành những nội dung sau:
- Sơ lược về Honda BRV 2023, thông số cơ bản của động cơ.
- Trình bày tổng quan về PCM, mạch nguồn cấp và sơ đồ các chân.
- Hiểu về hệ thống điện động cơ như vị trí, cấu tạo, chức năng và nguyên lý hoạt động của
các bộ phận cấu thành.
- Đọc sơ đồ mạch điện, cách kiểm tra cảm biến, các cơ cấu chấp hành thuộc hệ thống điện
động cơ.
- Tìm hiểu các hệ thống điện thông minh.
6.2 Đề nghị
Do tìm hiểu và nghiên cứu các hệ thống điện đông cơ chỉ thực hiện trên cơ sở lý thuyết.
Vì vậy, cần phải được thực hành, quan sát, kiểm nghiệm lại trên phương tiện thực tế để có
thể hiểu rõ ràng hơn về các hệ thống. Đồng thời cũng do kiến thức và kinh nghiệm có hạn
nên trong quá trình thực hiện sẽ không tránh khỏi những sai sót. Kính mong Quý Thầy Cô
và các bạn sinh viên đóng góp ý kiến để đề tài được phát triển và hoàn thiện hơn.

84

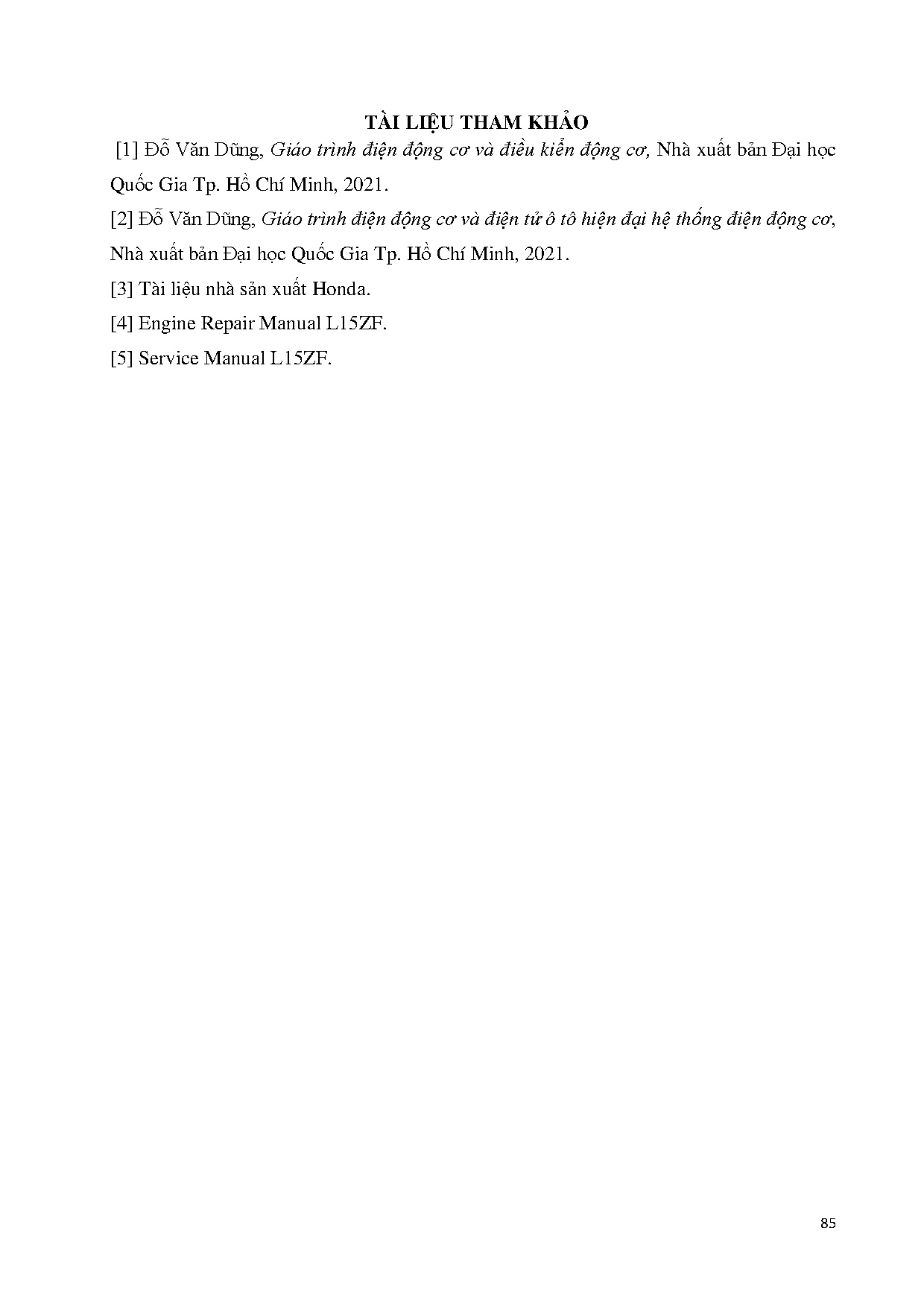

TÀI LIỆU THAM KHẢO
[1] Đỗ Văn Dũng, Giáo trình điện động cơ và điều kiển động cơ, Nhà xuất bản Đại học
Quốc Gia Tp. Hồ Chí Minh, 2021.
[2] Đỗ Văn Dũng, Giáo trình điện động cơ và điện tử ô tô hiện đại hệ thống điện động cơ,
Nhà xuất bản Đại học Quốc Gia Tp. Hồ Chí Minh, 2021.
[3] Tài liệu nhà sản xuất Honda.
[4] Engine Repair Manual L15ZF.
[5] Service Manual L15ZF.

85
