TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

BIÊN SOẠN TÀI LIỆU HƯỚNG DẪN BẢO DƯỠNG,
SỬA CHỮA HỆ THỐNG ĐIỀU KHIỂN VÀ
CHUYỂN ĐỘNG XE TẢI HINO 500

SVTH: LÊ CÔNG ĐĂNG KHOA
MSSV: 19145246
SVTH: NGUYỄN BẢO KHÔI
MSSV: 19145251
GVHD: THS. VĂN ÁNH DƯƠNG

Thành phố Hồ Chí Minh, tháng 7 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

i

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN

ii

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN

iii

LỜI CẢM ƠN
Trong thời gian học tập tại Trường Đại học Sư phạm kỹ thuật Thành phố Hồ
Chí Minh, chúng em đã nhận được sự giảng dạy tận tình của các quý thầy cô. Đó là
hành trang cần thiết cho công việc của của chúng em trong tương tai.
Chúng em xin chân thành cảm ơn sự cho phép từ phía ban giám hiệu Trường
Đại học Sư phạm kỹ thuật Thành phố Hồ Chí Minh và các thầy cô trong khoa Đào
tạo Chất lượng cao để chúng em được thực hiện đồ án tốt nghiệp trong kỳ học này.
Chúng em xin chân thành cảm ơn ban lãnh đạo Công ty TNHH Trường Vinh
Hino và các anh kỹ thuật viên đã tạo mọi điều kiện và tận tình hỗ trợ để chúng em
thực hiện đồ án tốt nghiệp.
Chúng em cũng xin chân thành cảm ơn sự hướng dẫn tận tình của thầy Văn Ánh
Dương trong suốt quá trình thực hiện đồ án tốt nghiệp. Với lượng kiến thức còn hạn
chế, đồ án tốt nghiệp của chúng em không tránh khỏi nhiều thiếu sót. Chúng em rất
mong nhận được nhận xét của thầy hướng dẫn. Điều này sẽ giúp chúng em bổ sung
những kiến thức để phục vụ cho công việc sau này.
Cuối cùng, chúng em xin gửi lời cảm ơn đến gia đình, bạn bè đã giúp đỡ, đồng
hành cùng chúng em trong suốt quá trình học tập và thực hiện đồ án tốt nghiệp.
Em xin chân thành cảm ơn !

iv

TÓM TẮT
Trong bài luận này, nhóm em sẽ trình bày nhiệm vụ, phân loại, cấu tạo, nguyên
lý hoạt động, quy trình bảo dưỡng và sửa chữa các bộ phận của hệ thống lái, hệ thống
phanh và hệ thống treo thông qua việc tham khảo các tài liệu hướng dẫn bảo dưỡng
và sửa chữa, giáo trình chuyên ngành. Đồng thời, quan sát quá trình bảo dưỡng và
sửa chữa hệ thống lái, hệ thống phanh và hệ thống treo của kỹ thuật viên. Từ đó, chọn
lọc và biên soạn thành một đồ án tốt nghiệp hoàn chỉnh.
Nội dung của đề tài đồ án tốt nghiệp: “Biên soạn tài liệu hướng dẫn bảo dưỡng,
sửa chữa hệ thống điều khiển và chuyển động xe tải Hino 500” gồm có 23 video
hướng dẫn và quyển thuyết minh bao gồm 6 chương:
Chương 1. Tổng quan về đề tài
Chương 2. Hệ thống lái
Chương 3. Hệ thống phanh
Chương 4. Hệ thống treo
Chương 5. Nội dung video h
...

...
ra.
+ Dùng đục chuyên dùng và búa để đóng bạc đạn vào.
+ Lau chùi và vệ sinh.

103

CHƯƠNG 6. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
6.1. Kết luận
Nghiên cứu nhiệm vụ, phân loại, cấu tạo, nguyên lý hoạt động, quy trình bảo
dưỡng và sửa chữa của hệ thống lái, hệ thống phanh và hệ thống treo thông qua việc
tham khảo các tài liệu hướng dẫn bảo dưỡng và sửa chữa, giáo trình chuyên ngành.
Đồng thời, tham khảo quá trình bảo dưỡng, sửa chữa của hệ thống lái, hệ thống phanh
và hệ thống treo của kỹ thuật viên. Từ đó, chọn lọc và biên soạn thành một đồ án tốt
nghiệp hoàn chỉnh. Đề tài đồ án tốt nghiệp “Biên soạn tài liệu hướng dẫn bảo dưỡng,
sửa chữa hệ thống điều khiển và chuyển động xe tải Hino 500” đã làm rõ được lý
thuyết tổng quan, cấu tạo và quy trình bảo dưỡng, sửa chữa của hệ thống phanh, hệ
thống lái, hệ thống treo. Và có các video hướng dẫn quy trình bảo dưỡng và sửa chữa
các bộ phận của các hệ thống đó. Qua đó, người học sẽ có cái nhìn khái quát về quy
trình bảo dưỡng, sửa chữa hệ thống lái, hệ thống phanh và hệ thống treo.
Bên cạnh đó, đề tài còn có những mặt hạn chế. Như là, Chưa có đầy đủ video
hướng dẫn về quy trình bảo dưỡng và sửa chữa của tất cả các bộ phận của hệ thống
lái, hệ thống phanh, hệ thống treo. Nội dung thuyết minh chưa được chi tiết,chưa đề
cập đến các công nghệ mới.
6.2. Hướng phát triển
Để đề tài được chi tiết và đầy đủ hơn trong tương lai, chúng em sẽ trình bày cụ
thể nguyên lý hoạt động, cấu tạo và quy trình bảo dưỡng, sửa chữa của từng loại hệ
thống lái, hệ thống phanh và hệ thống treo. Bên cạnh đó, chúng em sẽ có video hướng
dẫn về quy trình bảo dưỡng và sửa chữa cho từng loại hệ thống lái, hệ thống phanh
và hệ thống treo. Và những video hướng dẫn về quy trình bảo dưỡng và sửa chữa của
tất cả các bộ phận của hệ thống lái, hệ thống phanh, hệ thống treo.

104

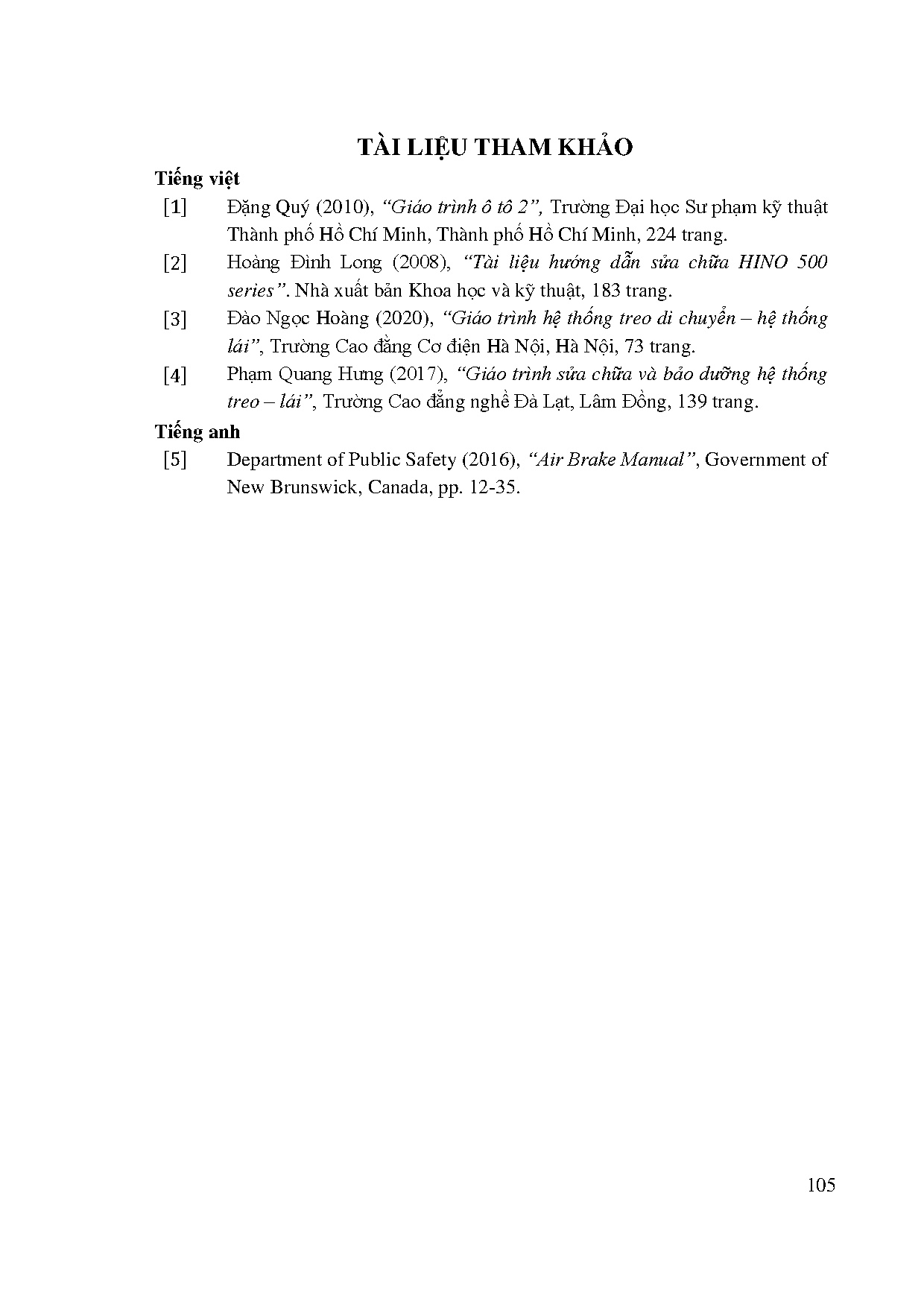

TÀI LIỆU THAM KHẢO
Tiếng việt
[1]
Đặng Quý (2010), “Giáo trình ô tô 2”, Trường Đại học Sư phạm kỹ thuật
Thành phố Hồ Chí Minh, Thành phố Hồ Chí Minh, 224 trang.
[2]
Hoàng Đình Long (2008), “Tài liệu hướng dẫn sửa chữa HINO 500
series”. Nhà xuất bản Khoa học và kỹ thuật, 183 trang.
Đào Ngọc Hoàng (2020), “Giáo trình hệ thống treo di chuyển – hệ thống
[3]
lái”, Trường Cao đằng Cơ điện Hà Nội, Hà Nội, 73 trang.
Phạm Quang Hưng (2017), “Giáo trình sửa chữa và bảo dưỡng hệ thống
[4]
treo – lái”, Trường Cao đẳng nghề Đà Lạt, Lâm Đồng, 139 trang.
Tiếng anh
[5]
Department of Public Safety (2016), “Air Brake Manual”, Government of
New Brunswick, Canada, pp. 12-35.
