Đồ án tốt nghiệp - Biên soạn tài liệu giảng dạy xe điện, xe Hybrid

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật ô tô

BIÊN SOẠN TÀI LIỆU GIẢNG DẠY
XE ĐIỆN, XE HYBRID

GVHD: ThS. HUỲNH QUỐC VIỆT
SVTH :
MSSV:

TÔ THÀNH TRUNG
20145254

SVTH :
MSSV:

LƯƠNG XUÂN QUÝ
20145718

Tp. Hồ Chí Minh, tháng 12 năm 2024
2

LỜI CẢM ƠN
Lời đầu tiên, chúng em xin chân thành cảm ơn toàn thể quý Thầy Cô trường Đại Học
Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh đã nhiệt tình giảng dạy và truyền đạt những kiến
thức hết sức quý báu cho chúng em trong suốt thời gian học tập tại trường. Đặc biệt với sự
giúp đỡ của các quý Thầy Cô Khoa Cơ Khí Động Lực và sự chỉ bảo tận tình của Thầy ThS.
Huỳnh Quốc Việt đã tạo điều kiện cho chúng em hoàn thành đồ án tốt nghiệp đúng thời gian
quy định.
Một lần nữa, chúng em xin chân thành cảm ơn và kính chúc quý Thầy Cô Trường Đại
Học Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh dồi dào sức khỏe, niềm vui và nhiệt huyết
với nghề giáo để góp phần vào sự nghiệp trăm năm trồng người và đặc biệt là quý Thầy Cô
khoa Cơ Khí Động Lực lời chúc sức khỏe, hạnh phúc và thành công.
Cuối cùng, để có được ngày hôm nay, không thể quên được công lao to lớn của gia đình
và bạn bè đã động viên, khuyến khích chúng em tự tin trong cuộc sống cũng như cố gắng
vươn lên trong học tập.
Trong suốt quá trình học tập, nghiên cứu và thực tiễn chúng em đã đúc kết được nhiều
kiến thức đó là những nấc thang đầu tiên để chúng em bước vào cuộc sống mới.
Chúng em xin chân thành cảm ơn!
Tp. Hồ Chi Minh, ngày tháng năm 2024
Nhóm sinh viên thực hiện

Tô Thành Trung

Lương Xuân Quý

i

TÓM TẮT
Trong đồ án này, nhóm tập trung tìm hiểu và nghiên cứu vào những vấn đề sau:
• Giới thiệu thông tin về xe hybrid và xe điện.
• Tìm hiểu cấu tạo và đặc điểm của xe hybrid và xe điện.
• Tìm hiểu các hệ thống có trên xe điện và xe hybrid.
• Tìm hiểu về các công nghệ hiện đại có trên xe hybrid và xe điện.
• Tìm hiểu quy trình bảo đảm an toàn và sửa chữa.

ii

MỤC LỤC
LỜI CẢM ƠN ............................................................................................................... i
TÓM TẮT .................................................................................................................... ii
DANH MỤC CÁC CHỮ VIẾT TẮT VÀ KÝ HIỆU ............................................... x
DANH MỤC HÌNH ẢNH ......................................................................................... xii
CHƯƠNG 1: TỔNG QUAN ĐỀ TÀI............................
...

...
ỏ động cơ và tháo bánh răng dẫn động phụ và đệm lót.
Gợi ý: Tháo bánh răng dẫn động phụ trong khi kéo nó theo chiều dọc.

188

21. Cố định lưới lọc dầu hộp số.
a. Tháo bu lông và lưới lọc dầu.

b. Tháo vòng đệm khỏi lưới lọc dầu.

189

22. Tháo cáp máy phát.
a. Tháo 5 bu lông và cáp máy phát.

23. Tháo đầu nối dây cảm biến vòng quay của máy phát.
a. Tháo bu lông và kéo đầu nối dây cảm biến vòng quay của máy phát từ động cơ HV.

190

Lưu ý: Không kéo đầu nối cảm biến quá mức cần thiết.
b. Ngắt kết nối đầu nối và đầu nối dây cảm biến vòng quay của máy phát từ động cơ HV.
24. Tháo đầu nối dây cảm biến vòng quay động cơ.
a. Tháo bu lông và kéo đầu nối dây cảm biến vòng quay động cơ của động cơ HV (màu
xám).
Lưu ý: Không kéo đầu nối quá mức cần thiết.

191

b. Tháo đầu nối và đầu nối dây cảm biến vòng quay động cơ (màu xám).
c. Tháo cụm các bulong 10mm.

d. Kéo theo chiều thẳng đứng với một lực lớn để lấy cụm MG2 ra.

192

e. Đặt cụm rotor lên 2 miếng gỗ và dùng búa đóng để tháo rời nắp và rotor.

25. Tháo đầu nối dây cuộn stato động cơ.
a. Tháo bu lông và kéo đầu nối dây cuộn stato động cơ (màu đen).
Lưu ý: Không kéo đầu nối cảm biến quá mức cần thiết.

193

b. Ngắt kết nối đầu nối và đầu nối dây cuộn stato động cơ (màu đen).
c. Kéo cuộn stator theo chiều thẳng đứng để lấy ra.

d. Lấy rotor của cụm MG1 và kéo theo chiều thẳng đứng để lấy sator ra.

194

26. Tháo vòng đỡ hình côn bên trái của vỏ vi sai.
a. Sử dụng dụng cụ chuyên dụng (SST), tháo vòng ngoài hình côn và đệm lót bên trái của
vỏ vi sai.
Dụng cụ chuyên dụng: 09308-00010

27. Tháo phớt dầu hộp số bên trái.
a. Đặt động cơ lên các khối gỗ hoặc tương đương.
Lưu ý: Đảm bảo thanh khóa đỗ xe không tiếp xúc với các khối gỗ.

195

b. Sử dụng dụng cụ chuyên dụng (SST), tháo phớt dầu.
Dụng cụ chuyên dụng: 09308-00010

28. Tháo vỏ hộp số và nắp hộp với nút chặn dạng vít.
a. Tháo 2 nút chặn và gioăng.

196

b. Sử dụng cờ lê lục giác 10 mm, tháo vít chặn.

29. Tháo phớt dầu hộp số lai loại T.
a. Sử dụng dụng cụ chuyên dụng (SST), tháo phớt dầu.
Dụng cụ chuyên dụng: 09612-30012

30. Tháo phớt dầu hộp số lai bên phải.
a. Sử dụng dụng cụ chuyên dụng (SST), tháo phớt dầu.
Dụng cụ chuyên dụng: 09308-00010

31. Tháo vòng đỡ hình côn bên phải của vỏ vi sai.
a. Sử dụng dụng cụ chuyên dụng (SST), tháo vòng ngoài hình côn bên phải của vỏ vi sai.
Dụng cụ chuyên dụng: 09308-00010

197

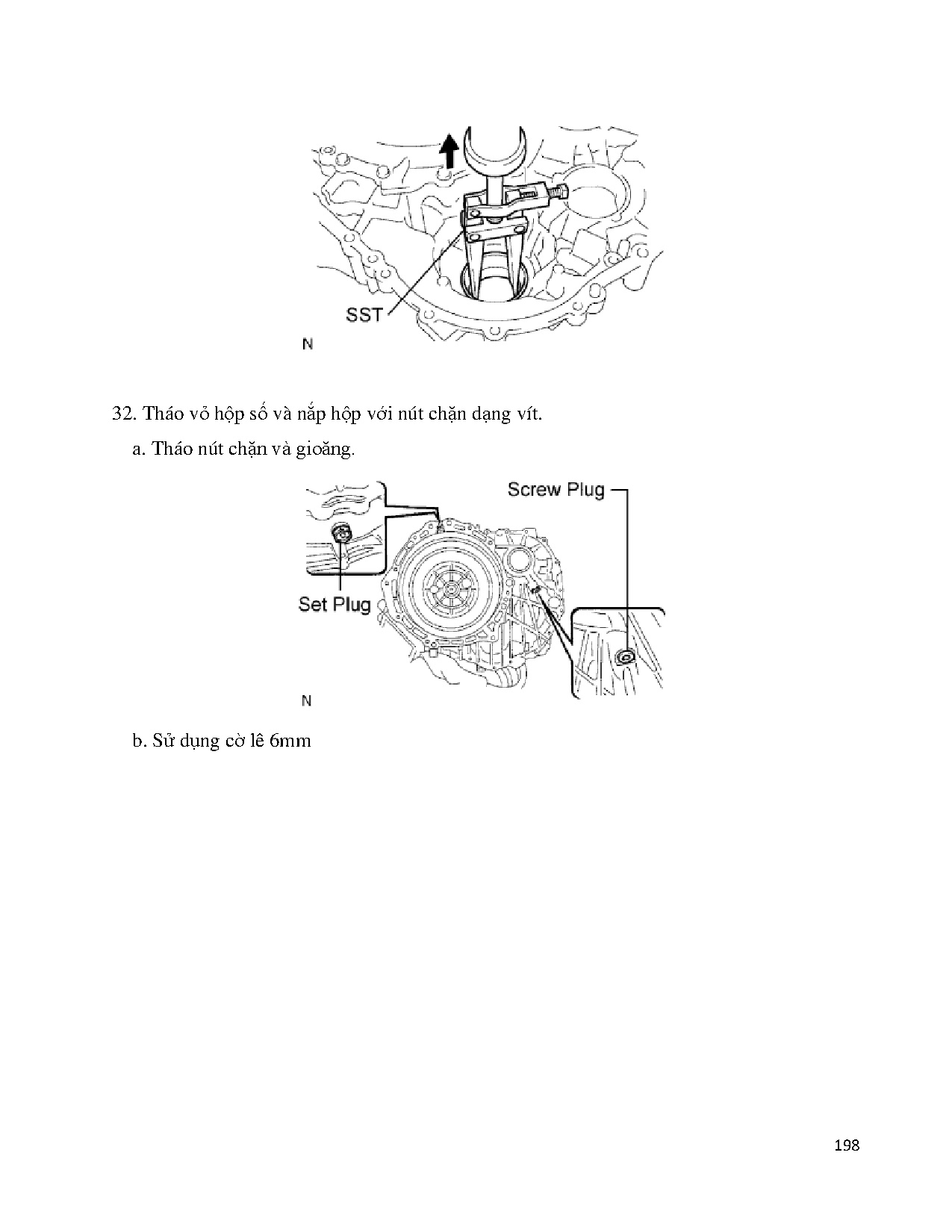

32. Tháo vỏ hộp số và nắp hộp với nút chặn dạng vít.
a. Tháo nút chặn và gioăng.

b. Sử dụng cờ lê 6mm

198
