TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
--

ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ, TRIỂN KHAI BẢN VẼ BẰNG PHẦM
MỀM REVIT VÀ MÔ PHỎNG CFD CHO CÔNG TRÌNH
KHÁCH SẠN HILTON SÀI GÒN

GVHD: TS. TRẦN THANH TÌNH
SVTH: TRẦN DƯƠNG KHIÊM
MSSV: 21147202
SVTH: DƯƠNG ĐÌNH HÓA
MSSV: 21147188
SVTH: NGUYỄN VIỆT HÙNG
MSSV: 21147193

Tp. Hồ Chí Minh, tháng 7 năm 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
--

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ Kỹ thuật nhiệt
TÊN ĐỀ TÀI:

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ, TRIỂN KHAI BẢN VẼ BẰNG PHẦM
MỀM REVIT VÀ MÔ PHỎNG CFD CHO CÔNG TRÌNH
KHÁCH SẠN HILTON SÀI GÒN
GVHD: TS. TRẦN THANH TÌNH
SVTH: TRẦN DƯƠNG KHIÊM
MSSV: 21147202
SVTH: DƯƠNG ĐÌNH HÓA
MSSV: 21147188
SVTH: NGUYỄN VIỆT HÙNG
MSSV: 21147193

Tp. Hồ Chí Minh, tháng 7 năm 2025
1

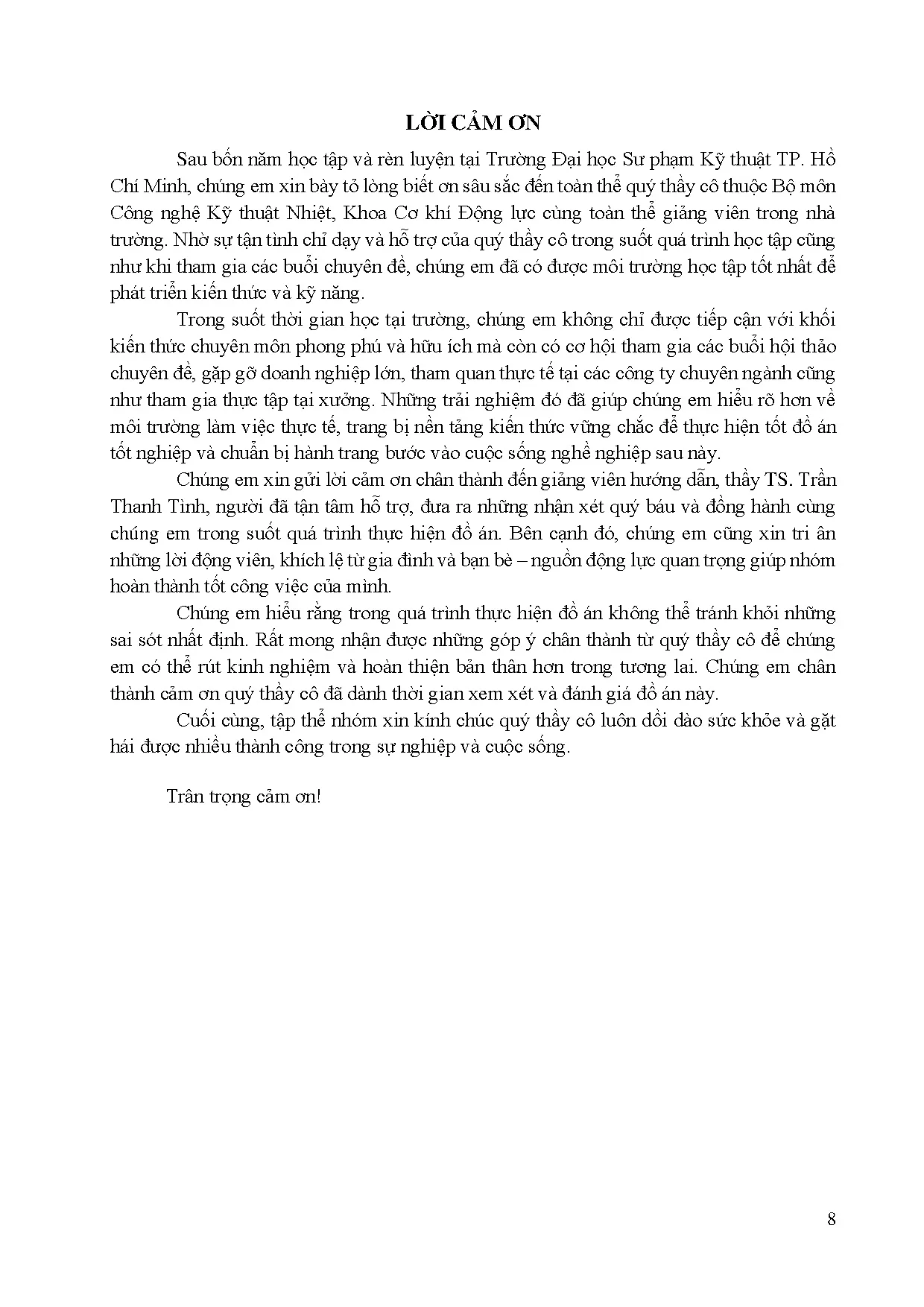

LỜI CẢM ƠN
Sau bốn năm học tập và rèn luyện tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ
Chí Minh, chúng em xin bày tỏ lòng biết ơn sâu sắc đến toàn thể quý thầy cô thuộc Bộ môn
Công nghệ Kỹ thuật Nhiệt, Khoa Cơ khí Động lực cùng toàn thể giảng viên trong nhà
trường. Nhờ sự tận tình chỉ dạy và hỗ trợ của quý thầy cô trong suốt quá trình học tập cũng
như khi tham gia các buổi chuyên đề, chúng em đã có được môi trường học tập tốt nhất để
phát triển kiến thức và kỹ năng.
Trong suốt thời gian học tại trường, chúng em không chỉ được tiếp cận với khối
kiến thức chuyên môn phong phú và hữu ích mà còn có cơ hội tham gia các buổi hội thảo
chuyên đề, gặp gỡ doanh nghiệp lớn, tham quan thực tế tại các công ty chuyên ngành cũng
như tham gia thực tập tại xưởng. Những trải nghiệm đó đã giúp chúng em hiểu rõ hơn về
môi trường làm việc thực tế, trang bị nền tảng kiến thức vững chắc để thực hiện tốt đồ án
tốt nghiệp và chuẩn bị hành trang bước vào cuộc sống nghề nghiệp sau này.
Chúng em xin gửi lời cảm ơn chân thành đến giảng viên hướng dẫn, thầy TS. Trần
Thanh Tình, người đã tận tâm hỗ trợ, đưa ra những nhận xét quý báu và đồng hành cùng
chúng em trong suốt quá trình thực hiện đồ án. Bên cạnh đó, chúng em cũng xin tri ân
những lời động viên, khích lệ từ gia đình và bạn bè – nguồn động lực quan trọng giúp nhóm
hoàn thành tốt công việc của mình.
Chúng em hiểu rằng trong quá trình thực hiện đồ án không thể tránh khỏi những
sai sót nhất định. Rất mong nhận được những góp ý chân thành từ quý thầy cô để chúng
em có thể rút kinh nghiệm và hoàn thiện bản thân hơn trong tương
...

...
hình 4.74. Initialization
 Run Calculation
 Trong Parameters ta sẽ điều chỉnh ô Number of Iterations (số vòng lặp) ta sẽ điều
chỉnh thành 1000 có nghĩa là sẽ tính toán và dừng lại sau 1000 vòng lặp.

298

 Reporting Interval (bao nhiêu iteration thì Fluent sẽ in ra kết quả vào console một
lần) ta sẽ nhập là 1, Profile Interval (Tần suất cập nhật các profile,ví dụ:
vùng dòng chảy, các giá trị lưu lại).
 Chọn Check Case…(kiểm tra toàn bộ thiết lập mô phỏng hiện tại (boundary
conditions, materials, solver settings…) để đảm bảo không có lỗi hoặc thiếu sót
nghiêm trọng.
 Và cuối cùng ta sẽ bấm Calculate để bắt đầu quá trình giải mô phỏng với các thông
số đã nhập phía trên (1000 vòng lặp, xuất dữ liệu mỗi iteration,…).

Phụ lục hình 4.75. Run Calculation
4.4.2 Results
 Sunface tạo hoặc chọn các mặt cắt (planes, iso-surfaces, symmetry, face zones...)
để hiển thị dữ liệu (nhiệt độ, vận tốc...)., ở phần này ta sẽ tạo mặt cắt (Plane) theo
chiều nằm dọc YX và chiều nằm ngang YZ để ta có thể dể dàng quan sát được vận
tốc và nhiệt độ của phòng sau khi chạy mô phỏng xong.
 Contours hiển thị bản đồ màu (contour plots) thể hiện sự phân bố của đại lượng vật
lý: nhiệt độ, áp suất, vận tốc,..., ở phần này ta sẽ tạo các contours mới để ta có thể
299

lựa chọn được các thông số về vận tốc hoặc nhiệt độ để ta có thể dể dàng quan sát
được kết quả sau khi chạy mô phỏng.

Phụ lục hình 4.76. Contours
 Vectors hiển thị mũi tên vector dùng để thể hiện hướng và độ lớn của vận tốc,
gradient, lực,…
 Pathlines hiển thị đường dòng (pathline) thể hiện quỹ đạo của hạt hoặc dòng khí đi
qua mô hình, giúp ta có thể hình dung luồng không khí hoặc dòng nhiệt.
 Plots dùng để vẽ biểu đồ hội tụ (residuals), biểu đồ biến đổi giá trị theo thời gian,
không gian,...
 Reports dùng để tính toán và xuất ra các đại lượng số (khác với hình ảnh).
 Fluxes tính lưu lượng nhiệt, khối lượng, năng lượng, động lượng... đi qua một mặt
cắt.
 Surface Integrals tích phân đại lượng (nhiệt độ, vận tốc, ...) trên một bề mặt.
 Volume Integrals tính toán tích phân khối lượng (mass, energy, temperature,...)
trong toàn bộ thể tích.

4.4.3 Solution
 Methods, Controls ở phần này ta để mặc định.
300

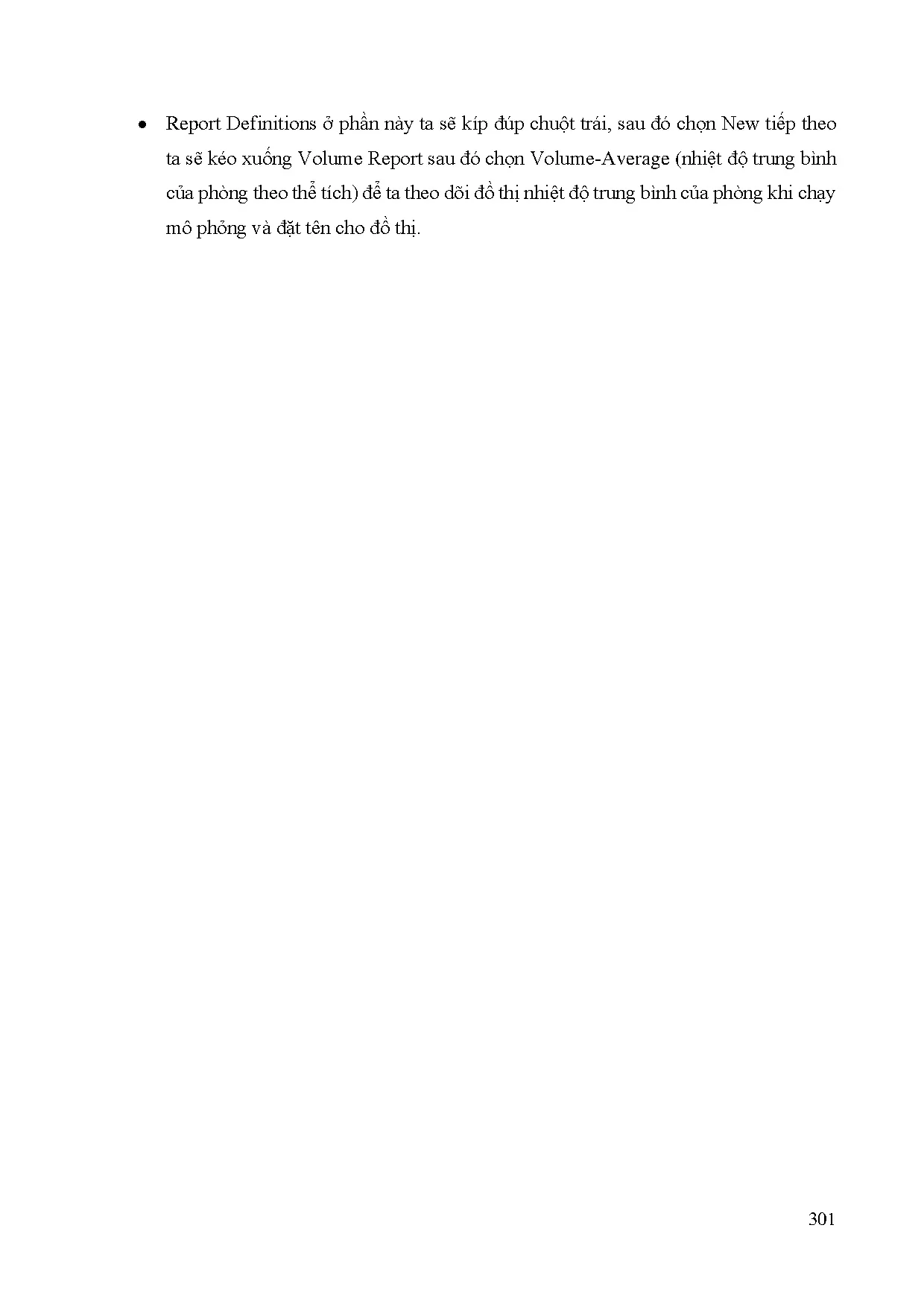

 Report Definitions ở phần này ta sẽ kíp đúp chuột trái, sau đó chọn New tiếp theo
ta sẽ kéo xuống Volume Report sau đó chọn Volume-Average (nhiệt độ trung bình
của phòng theo thể tích) để ta theo dõi đồ thị nhiệt độ trung bình của phòng khi chạy
mô phỏng và đặt tên cho đồ thị.
