Đồ án tốt nghiệp - Thực nghiệm quá trình gia và giải nhiệt cho khuôn bằng khí nóng và nước

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

Đề tài: THỰC NGHIỆM QUÁ TRÌNH GIA VÀ GIẢI

NHIỆT CHO KHUÔN BẰNG KHÍ NÓNG VÀ NƯỚC
SVTH : LÊ VIẾT NAM
NGUYỄN HOÀNG THIÊN NGỌC

MSSV: 18144140
MSSV: 18144146

Khoá :

2018

Ngành :

Công Nghệ Kỹ Thuật Cơ Khí

GVHD :

Phạm Quân Anh

Tp. Hồ Chí Minh, 18 tháng 02 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kì I / năm học 2022-2023
Giảng viên hướng dẫn: Th.S Phạm Quân Anh
Sinh viên thực hiện: Lê Viết Nam

MSSV: 18144140

Nguyễn Hoàng Thiên Ngọc

MSSV: 18144146

1. Mã số đề tài: DT69
– Tên đề tài: Thực nghiệm gia và giải nhiệt cho khuôn bằng khí nóng và nước.
2. Các số liệu, tài liệu ban đầu:
- Tham khảo các tài liệu, bài báo về: thiết kế, gia công chế tạo mô hình khuôn gia và
giải nhiệt.
- Các số liệu của thiết kế bộ khuôn, thông số nhiệt độ để gia và giải nhiệt cho khuôn.
3. Nội dung chính của đồ án:
- Thiết kế mô hình khuôn thí nghiệm.
- Mô phỏng quá trình gia và giải nhiệt bằng modul CFX (Ansys).
- Thực nghiệm quá trình gia và giải nhiệt.
- Phân tích dữ liệu nhiệt độ từ mô phỏng và thực nghiệm.
4. Các sản phẩm dự kiến
- Báo cáo về kết quả gia và giải nhiệt.
- Mẫu ép thử sản phẩm.
5. Ngày giao đồ án: 04/09/2022
6. Ngày nộp đồ án: 03/02/2023
7. Ngôn ngữ trình bày:

Bản báo cáo:
Trình bày bảo vệ:

Tiếng Việt
Tiếng Việt

TRƯỞNG KHOA

TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: Nguyễn Hoàng Thiên Ngọc

MSSV: 18144146

Hội đồng: 03

Họ và tên sinh viên: Lê Viết Nam

MSSV:18144140

Hội đồng: 03

Mã số đề tài: 69
Tên đề tài: Thực nghiệm quá trình gia và giải nhiệt cho khuôn bằng khí nóng và nước.
Ngành đào tạo: CNKT Cơ Khí CLC Tiếng Việt
Họ và tên GV hướng dẫn: Phạm Quân Anh
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên
- Thực hiện đầy đủ yêu cầu.
- Tích cực tham gia các buổi meeting thảo luận, trao đổi và báo cáo kết quả.
- Tích cực xây dựng và hoàn thiện đồ án.

2. Nhận xét về kết quả thực hiện của ĐATN
2.1.Kết cấu, cách thức trình bày ĐATN:
- Format đúng yêu cầu.
- Nội dung đầy đủ, rõ ràng.
- Cách thức trình bày dễ hiểu
...

...
80

100.7

70.3

Nhận xét:
- Nhiệt độ tăng dần theo nhiệt độ nước làm mát.
- Nhiệt độ nước càng thấp, nhiệt độ có xu hướng phân bố gần đều nhau
(gần tạo thành đường thẳng).

Trang 124

IV. Kết quả ép thử sản phẩm
Sau khi gá khuôn lên máy, tiến hành cài đặt thông số ép phun, điều chỉnh
nhiệt độ máy gia nhiệt phù hợp. Điều chỉnh lực đóng khuôn. Tiến hành gia nhiệt
và ép thử mẫu.

Heating box

Core plate
position

Cavity plate
position


Hình 4.53 Vị trí khuôn mở

Gap for assembling
the heating

Water
space

Hình 4.54 Slide cavity

Trang 125

Heating

No heating

Hình 4.55 Sản phẩm ép thử
Nhận xét:
- Thông qua quá trình gia nhiệt nhiệt độ nhựa được duy trì ổn định ở các vị trí,
giúp nhựa điền đầy khuôn tốt hơn (sản phầm có heating).
- Thông qua quá trình giải nhiệt trực tiếp trên giúp sản phẩm được cứng
lại nhanh hơn, đều hơn ở toàn bộ vị trí sản phẩm, tránh tình độ co không đồng đều ở
các vị trí

Trang 126

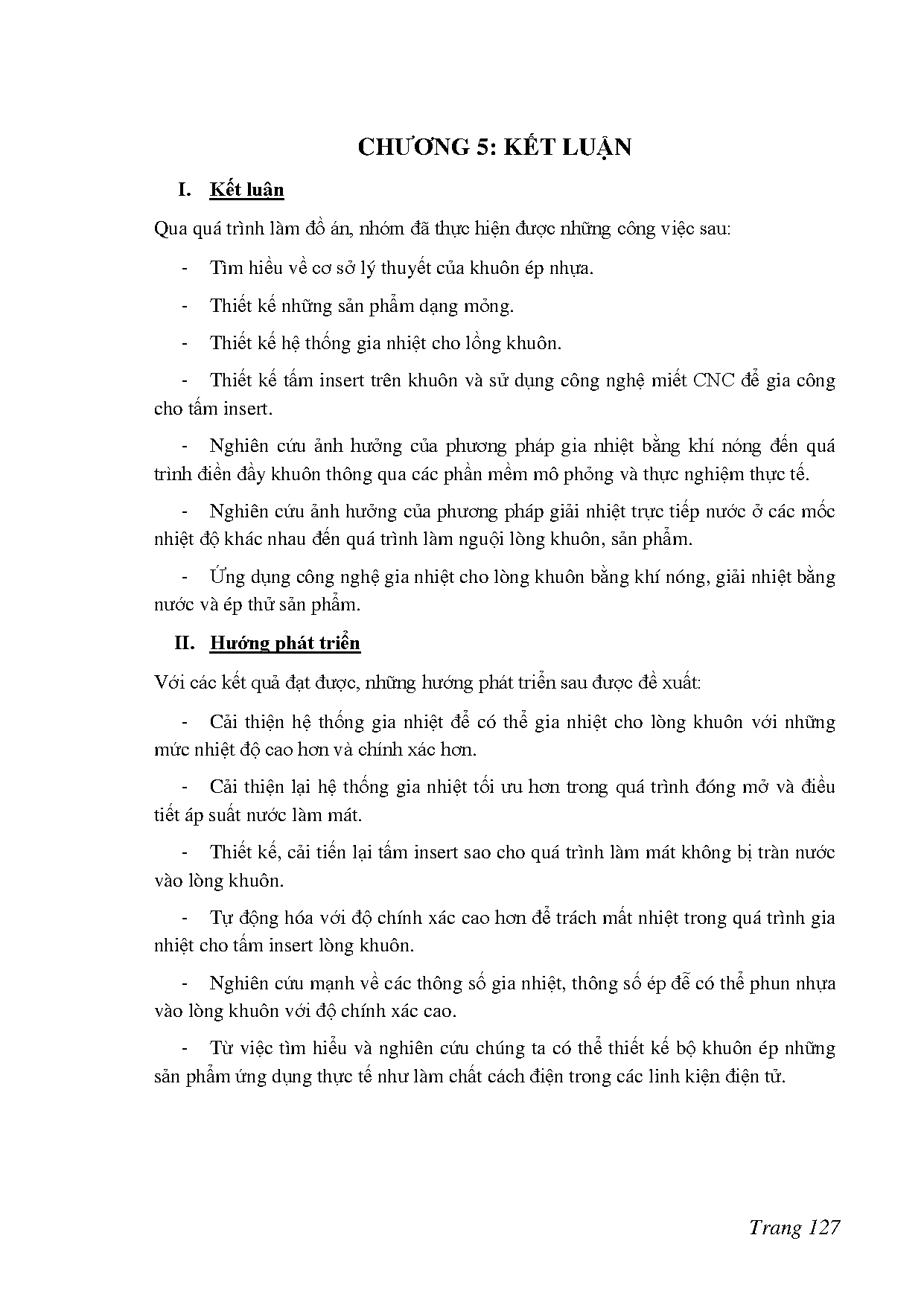

CHƯƠNG 5: KẾT LUẬN
I. Kết luận
Qua quá trình làm đồ án, nhóm đã thực hiện được những công việc sau:
-

Tìm hiều về cơ sở lý thuyết của khuôn ép nhựa.

-

Thiết kế những sản phẩm dạng mỏng.

-

Thiết kế hệ thống gia nhiệt cho lồng khuôn.

- Thiết kế tấm trên khuôn và sử dụng công nghệ miết CNC để gia công
cho tấm .
- Nghiên cứu ảnh hưởng của phương pháp gia nhiệt bằng khí nóng đến quá
trình điền đầy khuôn thông qua các phần mềm mô phỏng và thực nghiệm thực tế.
- Nghiên cứu ảnh hưởng của phương pháp giải nhiệt trực tiếp nước ở các mốc
nhiệt độ khác nhau đến quá trình làm nguội lòng khuôn, sản phẩm.
- Ứng dụng công nghệ gia nhiệt cho lòng khuôn bằng khí nóng, giải nhiệt bằng
nước và ép thử sản phẩm.
II. Hướng phát triển
Với các kết quả đạt được, những hướng phát triển sau được đề xuất:
- Cải thiện hệ thống gia nhiệt để có thể gia nhiệt cho lòng khuôn với những
mức nhiệt độ cao hơn và chính xác hơn.
- Cải thiện lại hệ thống gia nhiệt tối ưu hơn trong quá trình đóng mở và điều
tiết áp suất nước làm mát.
- Thiết kế, cải tiến lại tấm sao cho quá trình làm mát không bị tràn nước
vào lòng khuôn.
- Tự động hóa với độ chính xác cao hơn để trách mất nhiệt trong quá trình gia
nhiệt cho tấm lòng khuôn.
- Nghiên cứu mạnh về các thông số gia nhiệt, thông số ép đễ có thể phun nhựa
vào lòng khuôn với độ chính xác cao.
- Từ việc tìm hiểu và nghiên cứu chúng ta có thể thiết kế bộ khuôn ép những
sản phẩm ứng dụng thực tế như làm chất cách điện trong các linh kiện điện tử.

Trang 127
