Đồ án tốt nghiệp - Thực nghiệm đo biến dạng của sản phẩm phun ép nhựa với các tỉ lệ vật liệu tái chế

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH

KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “THỰC NGHIỆM ĐO BIẾN DẠNG CỦA SẢN PHẨM PHUN
ÉP NHỰA VỚI CÁC TỈ LỆ VẬT LIỆU TÁI CHẾ”
Giảng viên hướng dẫn: ThS. Huỳnh Đỗ Song Toàn
Sinh viên thực hiện:

Nguyễn Lê Duy Lợi

Lớp:

19144CL2A

Mã số sinh viên:

19144041

TP. Hồ Chí Minh, tháng 7 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

BỘ MÔN CÔNG NGHỆ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “THỰC NGHIỆM ĐO BIẾN DẠNG CỦA SẢN PHẨM PHUN
ÉP NHỰA VỚI CÁC TỈ LỆ VẬT LIỆU TÁI CHẾ”
Giảng viên hướng dẫn: ThS. Huỳnh Đỗ Song Toàn
Sinh viên thực hiện:

Nguyễn Lê Duy Lợi

Lớp:

19144CL2A

Mã số sinh viên:

19144041

TP. Hồ Chí Minh, tháng 7 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ 2 / năm học 2022-2023
Giảng viên hướng dẫn: ThS. Huỳnh Đỗ Song Toàn
Sinh viên thực hiện:

Nguyễn Lê Duy Lợi

MSSV: 19144041 Điện thoại: 0389735532

1. Đề tài tốt nghiệp:
- Mã số đề tài: 22223DT269
- Tên đề tài:
Thực nghiệm đo biến dạng sản phẩm phun ép nhựa với các tỉ lệ vật liệu tái
chế.
2. Các số liệu, tài liệu ban đầu:
- Thông số ép nhựa cho 3 loại nhựa: PP, ABS, HDPE
- Tỉ lệ trộn nhựa nguyên sinh và tái sinh: 0%, 5%, 10%, 15%, 20%, 25%, với tỉ lệ phần trăm
nêu trên của nhựa tái sinh.
3. Nội dung chính của đồ án:
- Tổng quan về công nghệ phun ép nhựa.
- Vai trò của vật liệu tái chế trong ngành phun ép nhựa.
- Thiết lập các thông số phun ép cho sản phẩm và tỉ lệ vật liệu tái chế dùng cho quá trình
phun ép.
- Thực nghiệm ép các mẫu.
- Đo độ biến dạng đàn hồi của sản phẩm.
- Cải tiến mô hình đo biến dạng cho sản phẩm.
- Tổng hợp và phân tích kết quả.
4. Các sản phẩm dự kiến
- Báo cáo về biến dạng của sản phẩm phun ép nhựa với các tỉ lệ vật liệu tái chế.
- Các mẫu thử nghiệm
- Cải tiến mô hình đo biến dạng của những mẫu thử nghiệm
5. Ngày giao đồ án: 15/03/2023

6. Ngày nộp đồ án: 15/07/2023
7. Ngôn ngữ trình bày:

Bản báo cáo:

Tiếng Anh



Tiếng Việt



Trình bày bảo vệ:

Tiếng Anh



Tiếng Việt



TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

 Được phép bảo vệ ……………………………………………
(GVHD ký, ghi rõ họ tên)

LỜI CAM KẾT
-

Tên đề tài: Thực nghiệm đo biến dạng của sản phẩm phun ép nhựa với các tỉ lệ vật liệu tái
chế.

-

GVHD: ThS. Huỳnh Đỗ Song Toàn

-

Họ và tên sinh viên: Nguyễn Lê Duy
...

...
ụng và mức độ giảm độ đàn hồi mà mô hình có thể chấp nhận trong việc đáp ứng các
yêu cầu công việc. Nếu yêu cầu độ đàn hồi cao và tính chất cơ học ổn định, ta có thể xem xét sử
dụng tỉ lệ nhựa tái sinh thấp hơn. Ngược lại, nếu yêu cầu không quá cao về tính chất đàn hồi và
có những lợi ích về môi trường từ việc tái sử dụng nhựa, việc sử dụng tỉ lệ nhựa tái sinh cao hơn
có thể được xem xét.
5.2. Hạn chế của đề tài
Do đề tài này nằm trong phạm vi đồ án tốt nghiệp, đồng thời điều kiện về kinh tế và thời gian
có hạn nên đề tài không tránh khỏi những hạn chế:
- Quá trình tháo lắp mô hình đo thực nghiệm còn gặp khó khăn, dẫn đến thời gian thực hiện
quá trình đo đạc diễn ra lâu hơn dự kiến.
- Quá trình ép thực nghiệm mô hình cơ cấu mềm “Bridge – Type” còn gặp khó khăn vì tính
không ổn định của nhựa tái chế khi trộn với nền nhựa nguyên sinh.
5.3. Hướng phát triển của đề tài
- Nghiên cứu cải tiến mô hình đo thực nghiệm để thuận lợi cho việc tháo lắp và đo đạc,
phù hợp với nhiều loại nhựa.
- Nghiên cứu thêm về mức độ ảnh hưởng của vật liệu tái sinh đối với những vật liệu khác.

51

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1]

Văn Phạm Đan Thuỷ, Trương Hà Phương Ân, Nguyễn Thanh Việt, Tái chế nhựa

Polyethylene Teraphthalate (PET) và ứng dụng nhựa đã qua tái chế, pp. 57-65, Tạp chí khoa học
Trường Đại học Cần Thơ, phần A: Khoa học Tự nhiên, Công nghệ và Môi trường, số 39 (2015),
2015.
[2]

Phạm Sơn Minh, Trần Minh Thế Uyên, Giáo trình Thiết kế và Chế tạo khuôn phun ép

nhựa, NXB ĐGQG, Thành phố Hồ Chí Minh, 2014.
[3]

Vũ Hoài Ân, Thiết kế khuôn cho sản phẩm nhựa, Đại học Bách Khoa Hà Nội, 1994.

[4]

Nguyễn Văn Tài, Nguyễn Việt Anh, Đặng Kim Chi và cộng sự, Tăng cường hiệu quả hoạt

động quản lý, tái chế và xử lý chất thải nhựa, pp. 7-76, Tạp chí Môi trường, số 9, 2020.
Tiếng Anh
[5]

Chia-Nan Wang, Fu-Chiang Yang, Van Thanh Tien Nguyen, Quoc Manh Nguyen Ngoc

Thai Huynh, Thanh Thuong Huynh, Optimal Design for Compliant mechanism Flexure Hinges:
Bridge-Type, October 2021.
[6]

Ing. Farid Parvari Rad, Design and Characterization of Curved and Spherical Flexure

Hinges for Planar and Spatial Compliant mechanisms, 2014.

52

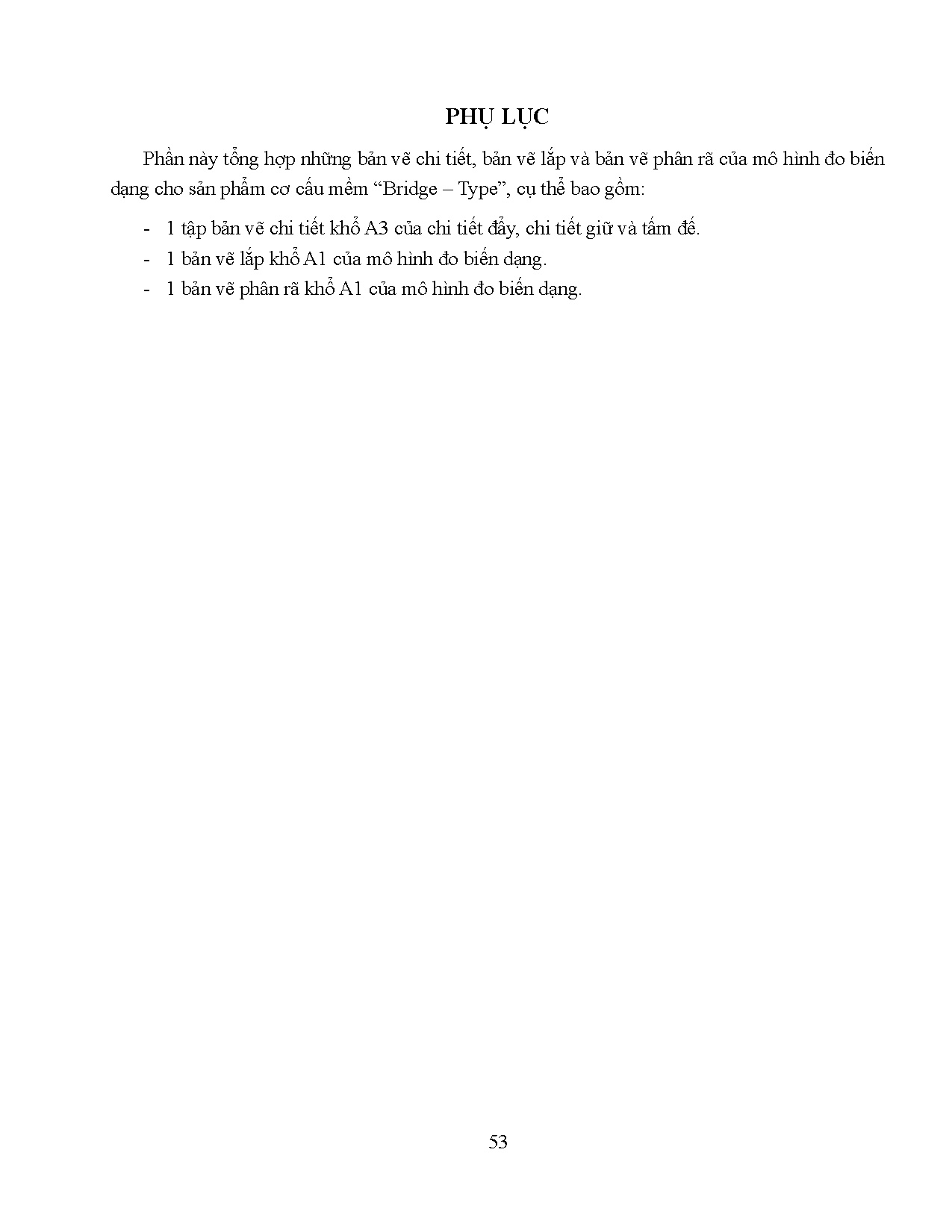

PHỤ LỤC
Phần này tổng hợp những bản vẽ chi tiết, bản vẽ lắp và bản vẽ phân rã của mô hình đo biến
dạng cho sản phẩm cơ cấu mềm “Bridge – Type”, cụ thể bao gồm:
- 1 tập bản vẽ chi tiết khổ A3 của chi tiết đẩy, chi tiết giữ và tấm đế.
- 1 bản vẽ lắp khổ A1 của mô hình đo biến dạng.
- 1 bản vẽ phân rã khổ A1 của mô hình đo biến dạng.
