BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM

KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP
Đề tài:

THIẾT KẾ VÀ CHẾ TẠO MÁY KIỂM
TRA BỀ MẶT CỦA CHI TIẾT
Giáo viên hướng dẫn:

ThS. NGUYỄN MINH TRIẾT

Sinh viên thực hiện:

LÊ MINH QUỐC

MSSV: 19146248

PHẠM QUỐC CƯỜNG

MSSV: 19146145

NGUYỄN THÀNH ĐẠT

MSSV: 19146172

Lớp:

19146CL1B

Khoá:

2019 – 2023
Tp. Hồ Chí Minh 07/2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

BỘ MÔN: CƠ ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP
Đề tài:

THIẾT KẾ VÀ CHẾ TẠO MÁY KIỂM
TRA BỀ MẶT CỦA CHI TIẾT
Giáo viên hướng dẫn:

ThS. NGUYỄN MINH TRIẾT

Sinh viên thực hiện:

LÊ MINH QUỐC

MSSV: 19146248

PHẠM QUỐC CƯỜNG

MSSV: 19146145

NGUYỄN THÀNH ĐẠT

MSSV: 19146172

Lớp:

19146CL1B

Khoá:

2019 – 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

Độc lập - Tự do – Hạnh phúc

Bộ môn: Cơ Điện Tử
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ 2 / năm học 2023
Giảng viên hướng dẫn : ThS. Nguyễn Minh Triết
Sinh viên thực hiện :
1. Lê Minh Quốc
2. Phạm Quốc Cường
3. Nguyễn Thành Đạt

MSSV: 19146248
MSSV: 19146145
MSSV: 19146172

Điện thoại:0336596498
Điện thoại:0377344494
Điện thoại:0988203364

1. Mã số đề tài:
Tên đề tài: THIẾT KẾ VÀ CHẾ TẠO MÁY KIỂM TRA BỀ MẶT CỦA CHI TIẾT
2. Các số liệu, tài liệu ban đầu:
 Máy cần kiểm tra được bề mặt của chi tiết cho trước.
 Áp dụng phương pháp sử dụng cảm biến quét điểm trên bề mặt để kiểm tra độ
phẳng.
 Tiêu chuẩn kiểm tra dựa trên thời gian giữ áp suất chân không của sản phẩm.
3. Nội dung chính của đồ án:
 Tìm hiểu tiêu chuẩn và phương án kiểm tra mặt phẳng của chi tiết.
 Thiết kế, tính toán và chọn lựa hệ thống cơ khí cho máy.
 Thiết kế và chế tạo bộ điều khiển cho máy.
 Xây dựng giao diện điều khiển và thu thập dữ liệu vận hành .
4. Các sản phẩm dự kiến
 Thiết kế và chế tạo thành công kiểm tra bề mặt của chi tiết.
 Có thể kết luận chính xác tình trạng bề mặt của chi tiết và lưu trữ dữ liệu vận
hành ổn định.
5. Ngày giao đồ án:
6. Ngày nộp đồ án:
7. Ngôn ngữ trình bày: Bản báo cáo:

Tiếng Anh



Tiếng Việt 

Trình bày bảo vệ: Tiếng Anh



Tiếng Việt



TRƯỞNG KHOA

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

 Được phép bảo vệ …………………………………………………
(GVHD ký, ghi rõ họ tên)

LỜI CAM KẾT
-

Tên đề tài: Thiết kế, chế tạo máy kiểm tra bề mặt chi tiết.
GVHD: ThS. Nguyễn Minh Triết.
Họ và tên sinh viên: Lê Minh Quốc.
MSSV: 19146248
Lớ
...

...
etao.com), 7/2023.
[4] Khánh Thiên, “ Cách đọc đồng hồ so chuẩn, phương pháp đo chính xác”, Cách
đọc đồng hồ so chuẩn, phương pháp đo chính xác (tktech.vn), 7/2023.
[5] Đỗ Mạnh Hồng, “Đồng hồ so cơ khí”, Đồng hồ so cơ khí | Cốp Pha Việt
(phukiencoppha.com.vn), 7/2023.
[6] Vietchem, “ Thước thủy là gì? Hướng dẫn cách sử dụng đúng chuẩn đạt hiệu quả
cao”, Thước thủy là gì? Hướng dẫn cách sử dụng thước Nivo (vietchem.com.vn),
7/2023.
[7] Hồng Thu, “Thước thủy, nivo đo ngang, đo đứng, đo nghiêng, sử dụng như thế
nào?” , Cách sử dụng nivo, thước thủy đơn giản nhất - tecostore.vn , 7/2023.
[8] trungtamthietbi, “ So sánh bàn map granite Mitutoyo, bàn map ceramic, gang.”,
https://www.trungtamthietbi.com/tin-tuc/so-sanh-ban-map-granite-mitutoyo-banmap-ceramic-gang-2323.html ,7/2023.
[9] Hợp tác cùng phát triển, “Bàn map gang”, Bàn máp gang (dungcudokiem.com)
,7/2023.
[10] trungtamthietbi, “0.009mm Bàn map granite Mitutoyo 517-105C”, 0.009mm Bàn
map Granite Mitutoyo 517-105C (trungtamthietbi.com), 7/2023.
[11]ManualShelf,“Instruction Manual LK-2000 Series”,
https://www.manualshelf.com/manual/keyence/lk-2000-series/manual-english.html ,
7/2023.
75

[12] Máy CNC nhập khẩu, “Truyền động cơ khí là gì?Chức năng phân loại và ưu
nhược điểm”,https://maycncnhapkhau.com/truyen-dong-co-khi-la-gi-chuc-nangphan-loai-va-uu-nhuoc-diem/ .7/2023.
[13]Components, “Datasheet NEMA 17 Stepper Motor”,
https://components101.com/motors/nema17-stepper-motor ,7/2023.
[14] Jadem-tech, “Trục trượt tròn, trục mạ crom LSC”,
https://jadem-tech.vn/san-pham/truc-truot-tron-lsc-484 ,7/2023
[15]Citisteel, “Độ cứng HRC và cách đổi Độ cứng HRC sang HB và HBR”,
https://citisteel.vn/chi-tiet-tin-tuc-loai/10/140/do-cung-hrc-va-cach-doi-do-cung-tuhrc-sang-hb-va-hbr.html ,7/2023
TIẾNG ANH
[16]Machinics for Engineers: Statics, 13th SI Edition R. C. Hibbeler and Kai Beng
Yap.

76

PHỤ LỤC
 Đặc tính kỹ thuật của máy
- Thông số máy:
 Kích thước khung máy
 Kích thước tủ điện
 Kích thước đo tối đa
 Độ chính xác

670x570x100mm
630x580x250mm
210x250x8mm
0.05mm

 Thời gian hoàn thành

82 giây

-

Hệ thống điện và điều khiển

 Điện áp đầu vào

220VAC

 Điện áp điều khiển

24VDC

 Bộ điều khiển trung tâm

Board PLC FX-3U

 Chuẩn giao tiếp

RS232

 Lưu trữ dữ liệu

HMI-PLC-PC

Code lập trình xử lý dữ liệu:
Button page Sample

Button page Final

Button page Standard

Button Count

77

Button Caculate

Button Draw

78

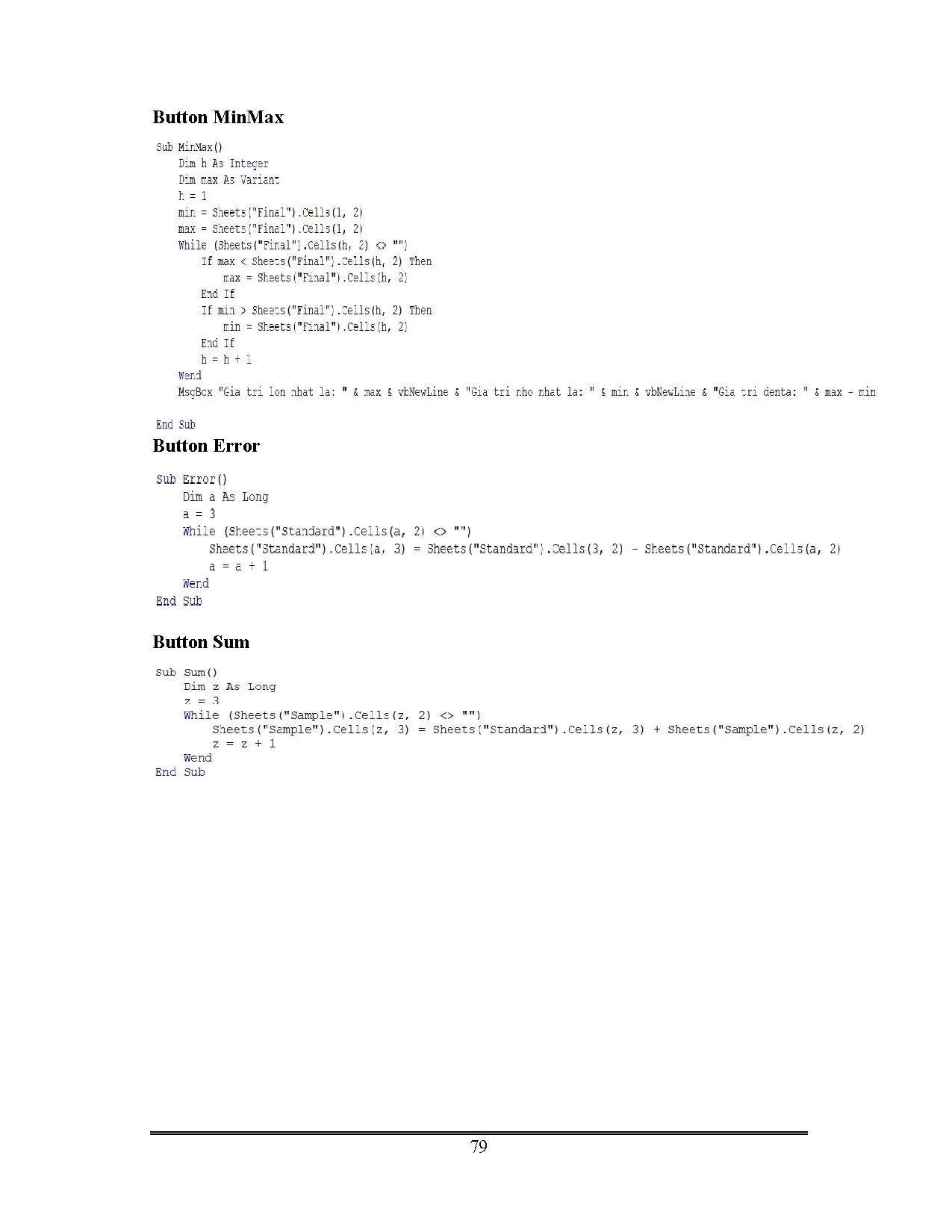

Button MinMax

Button Error

Button Sum
