Đồ án tốt nghiệp - Thiết kế và chế tạo bàn xoay tự động.

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HỒ CHÍ MINH

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “ THIẾT KẾ VÀ CHẾ TẠO BÀN XOAY
TỰ ĐỘNG ”
Giảng viên hướng dẫn:

TS. ĐỖ VĂN HIẾN

Sinh viên thực hiện:

PHẠM THẾ THỊNH

20144465 201441B

TRẦN CÔNG NGHĨA THÀNH

20144460 201441B

TRẦN SUNG SANG

20144447 201441B

Khóa:

2020-2024

Tp. Hồ Chí Minh, tháng 07/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HỒ CHÍ MINH

KHOA CƠ KHÍ CHẾ TẠO MÁY

BỘ MÔN: CÔNG NGHỆ KỸ THUẬT CƠ KHÍ

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “ THIẾT KẾ VÀ CHẾ TẠO BÀN XOAY
TỰ ĐỘNG ”
Giảng viên hướng dẫn:

TS. ĐỖ VĂN HIẾN

Sinh viên thực hiện:

PHẠM THẾ THỊNH

20144465 201441B

TRẦN CÔNG NGHĨA THÀNH

20144460 201441B

TRẦN SUNG SANG

20144447 201441B

Khóa:

2020-2024

Tp. Hồ Chí Minh, tháng 07/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ CHẾ TẠO MÁY

Độc lập - Tự do – Hạnh phúc

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên:

Phạm Thế Thịnh

MSSV: 20144465

Hội đồng: 06

Họ và tên sinh viên:

Trần Công Nghĩa Thành

MSSV: 20144460

Hội đồng: 06

Họ và tên sinh viên:

Trần Sung Sang

MSSV: 20144447

Hội đồng: 06

Tên đề tài: Thiết kế và chế tạo bàn xoay tự động
Ngành đào tạo: Công nghệ Kỹ thuật Cơ khí
Họ và tên GV hướng dẫn: TS. Đỗ Văn Hiến
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên
........................................................................................................................................................................
........................................................................................................................................................................
........................................................................................................................................................................
........................................................................................................................................................................

2. Nhận xét về kết quả thực hiện của ĐATN
2.1.Kết cấu, cách thức trình bày ĐATN:
........................................................................................................................................................................
................................................................................................................................................................
...

...
oay tự động ( trình bày quy trình lựa
chọn, cũng như tính toán các phương án thiết kế, các hình ảnh vận hành mô
phỏng trên 3D cũng như các công tác chế tạo vận hành trên thực tế ).
 Năng suất mà máy thực nghiệm trên thời gian thực 80-85 sản phẩm/giờ, cao
hơn chỉ tiêu đặt ra, do có sự tính toán và bố trí hợp lý hơn.
Bàn xoay tự động ứng dụng cơ cấu Geneva ,cấp nước, siết đầu vòi xịt, đóng nắp
chai và đưa ra thành phẩm đúng theo yêu cầu đã đặt ra. Thêm vào đó, ngoài các đặc
điểm đã đề cập ở trên thì trong tương lai máy có thể cải tiến hơn nữa bao gồm :
 Cải tiến độ linh hoạt của máy bằng việc sử dụng những động cơ có khả năng
điều chỉnh tốc độ vận hành của bàn xoay từ đó có thể gia tăng năng suất.
 Lựa chọn vật liệu có tính ổn định cao hơn để tăng độ gia cố cho phần khung
máy.
 Kết hợp với các cơ cấu cung cấp phôi tự động như Pick and Place để giải quyết
vấn đề cấp phôi thủ công từ đó hoàn thiện quy trình tự động hóa.
Ngoài ra, việc tìm hiểu và nắm bắt các xu hướng mới trong ngành sản xuất chai
cũng rất quan trọng để đảm bảo rằng máy được cải tiến theo hướng phù hợp với yêu
cầu thị trường. Việc liên tục nâng cao và tìm kiếm các giải pháp sáng tạo sẽ giúp đảm
bảo sự cạnh tranh và phát triển bền vững trong lĩnh vực sản xuất chai.

80

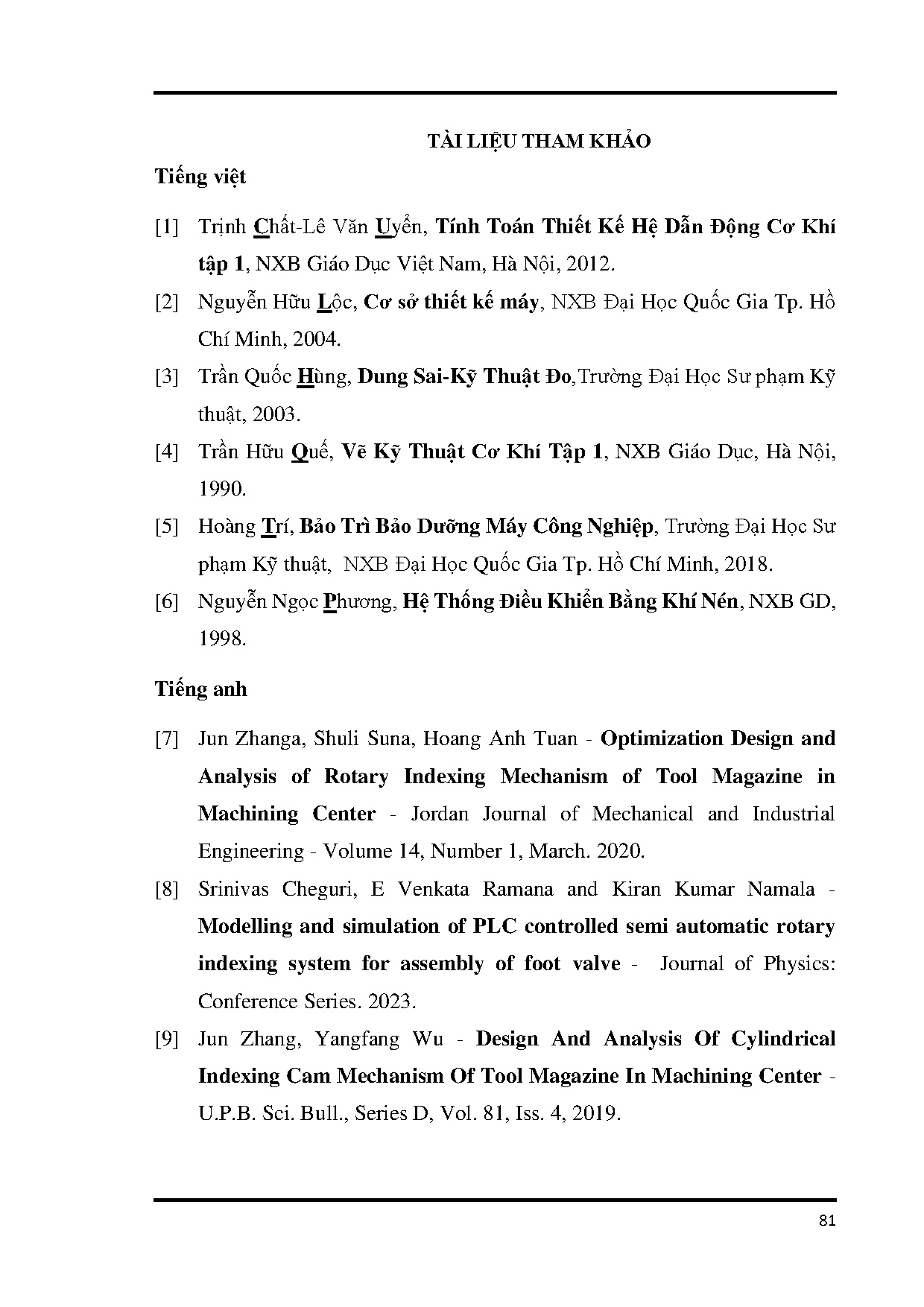

TÀI LIỆU THAM KHẢO

Tiếng việt
[1] Trịnh Chất-Lê Văn Uyển, Tính Toán Thiết Kế Hệ Dẫn Động Cơ Khí
tập 1, NXB Giáo Dục Việt Nam, Hà Nội, 2012.
[2] Nguyễn Hữu Lộc, Cơ sở thiết kế máy, NXB Đại Học Quốc Gia Tp. Hồ
Chí Minh, 2004.
[3] Trần Quốc Hùng, Dung Sai-Kỹ Thuật Đo,Trường Đại Học Sư phạm Kỹ
thuật, 2003.
[4] Trần Hữu Quế, Vẽ Kỹ Thuật Cơ Khí Tập 1, NXB Giáo Dục, Hà Nội,
1990.
[5] Hoàng Trí, Bảo Trì Bảo Dưỡng Máy Công Nghiệp, Trường Đại Học Sư
phạm Kỹ thuật, NXB Đại Học Quốc Gia Tp. Hồ Chí Minh, 2018.
[6] Nguyễn Ngọc Phương, Hệ Thống Điều Khiển Bằng Khí Nén, NXB GD,
1998.
Tiếng anh
[7] Jun Zhanga, Shuli Suna, Hoang Anh Tuan - Optimization Design and
Analysis of Rotary Indexing Mechanism of Tool Magazine in
Machining Center - Jordan Journal of Mechanical and Industrial
Engineering - Volume 14, Number 1, March. 2020.
[8] Srinivas Cheguri, E Venkata Ramana and Kiran Kumar Namala Modelling and simulation of PLC controlled semi automatic rotary
indexing system for assembly of foot valve - Journal of Physics:
Conference Series. 2023.
[9] Jun Zhang, Yangfang Wu - Design And Analysis Of Cylindrical
Indexing Cam Mechanism Of Tool Magazine In Machining Center U.P.B. Sci. Bull., Series D, Vol. 81, Iss. 4, 2019.

81
