Đồ án tốt nghiệp - Thiết kế, chế tạo thiết bị cảnh báo và truy tìm người bị mất trí nhớ đi lạc HTCĐL

Tên môn học: Khóa luận tốt nghiệp

Giá: 90.000đ

Tổng thanh toán:

90.000đ

Người đăng tải:

#10377

Chi tiết tài liệu :

Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật cơ điện tử - Thiết kế, chế tạo thiết bị cảnh báo và truy tìm người bị mất trí nhớ đi lạc hoặc thú cưng đi lạc - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	5.28 MB
Số trang	119
Ngành	CNKT cơ điện tử

Lượt xem	14
Ngày đăng	02/01/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ CHẾ TẠO MÁY



ĐỒ ÁN TỐT NGHIỆP
Đề tài: THIẾT KẾ, CHẾ TẠO THIẾT BỊ CẢNH
BÁO VÀ TRUY TÌM NGƯỜI BỊ MẤT TRÍ NHỚ
ĐI LẠC HOẶC THÚ CƯNG ĐI LẠC

GVHD: TS. NGUYỄN VŨ LÂN
SVTH

MSSV

NGUYỄN HOÀNG THANH

20146133

TRƯƠNG TUẤN KIỆT

20146501

HUỲNH ANH KIỆT

20146499

Tp. Hồ Chí Minh, tháng 7 năm 2024

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN VŨ LÂN

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ CHẾ TẠO MÁY



BỘ MÔN CƠ ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP
Đề tài: THIẾT KẾ, CHẾ TẠO THIẾT BỊ CẢNH
BÁO VÀ TRUY TÌM NGƯỜI BỊ MẤT TRÍ NHỚ
ĐI LẠC HOẶC THÚ CƯNG ĐI LẠC

GVHD: TS. NGUYỄN VŨ LÂN
SVTH

MSSV

NGUYỄN HOÀNG THANH

20146133

TRƯƠNG TUẤN KIỆT

20146501

HUỲNH ANH KIỆT

20146499

Tp. Hồ Chí Minh, tháng 7 năm 2024

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN VŨ LÂN

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ CHẾ TẠO MÁY

Độc lập - Tự do – Hạnh phúc

BỘ MÔN CƠ ĐIỆN TỬ

NHIỆM VỤ ĐỒ ÁN CƠ ĐIỆN TỬ
Giảng viên hướng dẫn: TS. Nguyễn Vũ Lân
Sinh viên thực hiện:
1. Nguyễn Hoàng Thanh
2. Trương Tuấn Kiệt
3. Huỳnh Anh Kiệt

MSSV: 20146133
MSSV: 20146501
MSSV: 20146499

ĐThoại: 0374978022
ĐThoại: 0938839631
ĐThoại: 0944785820

1. Tên đề tài: Thiết kế, chế tạo thiết bị cảnh báo và truy tìm người bị mất trí nhớ đi
lạc hoặc thú cưng đi lạc.
2. Các số liệu, tài liệu ban đầu:
- Tìm hiểu các thiết bị có công năng tương tự trên internet và các học liệu khác.
- Thiết bị dựa trên nguyên lý so sánh khoảng cách GPS của đối tượng mang thiết
bị đến trung tâm (nhà) để cảnh báo việc đối tượng đi vượt quá khoảng cách có thể
kiểm soát.
- Thiết bị có khả năng tìm và liên hệ đến người thân gần nhất trong danh sách các
tọa độ và thông tin liên lạc đặt sẵn trong danh mục người thân.
- Thiết kế nhỏ gọn, có thể mang trên người. Có khả năng tự cảnh báo hết pin để
sạc lại.
3. Nội dung chính của đồ án:
- Thiết bị sử dụng định vị GPS.
- Hệ thống gồm 1 trạm trung tâm đặt tại nhà của đối tượng, 1 thiết bị mang trên người.
- Hệ thống có khả năng tương tác với người nhà qua điện thoại và SMS.
4. Các sản phẩm dự kiến
- Thiết bị kích thước thật, mang trên người hoàn chỉnh có thể vận hành được.
- Bản vẽ thiết kế chi tiết.
- Báo cáo.
BỘ MÔN
GIẢNG VIÊN HƯỚNG DẪN

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN VŨ LÂN

LỜI CAM KẾT
Tên đề tài: Thiết kế, chế tạo thiết bị cảnh báo và truy tìm người bị mất trí nhớ đi
lạc hoặc thú cưng đi lạc.
GVHD: TS. Nguyễn Vũ Lân
Sinh viên thực hiện: 1. Nguyễn Hoàng Thanh
2. Trương T
...

...

}
ButtonStates()
}
void myTimerEvent()
{
if(latitude != preLat || longitude != preLong)
{
myMap.location(1, latitude, longitude, Device)
preLat = latitude
preLong = longitude
}
Blynk.virtualWrite(V3, distance)
if(status == 0)
{
submit = false
myLed.setColor(BLYNK_GREEN)
digitalWrite(17, LOW)
}
else if(status == 1)
{
if(submit == false)
{
myLed.setColor(BLYNK_RED)
digitalWrite(17, HIGH)
}
}
else if(status == 2)
{
submit = true
myLed.setColor(BLYNK_BLUE)
digitalWrite(17, LOW)
}
else if(status == 3)
{
submit = true
myLed.setColor(BLYNK_YELLOW)

XXXI

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN VŨ LÂN

digitalWrite(17, LOW)
}
}
void onTimer()
{
getData = true
}
void loop()
{
Blynk.run()
timer.run()
if(getData == true)
{
Serial.println(15s)
http.begin(HOST_NAME + PATH_NAME_GET)
int httpCode = http.GET()
if(httpCode 0)
{
if(httpCode == HTTP_CODE_OK)
{
String data = http.getString()
sscanf(data.c_str(),{\\ID\\:\\%*d\\,\\Latitude\\:\\%lf\\,\\Longitude\\:\\%l
f\\,\\Status\\:\\%d\\,\\Distance\\:\\%lf\\,\\Set Distance\\:\\%lf\\},
&amplatitude, &amplongitude, &ampstatus, &ampdistance, &amplimitDistance)
Serial.println(data)
Serial.printf(Lat: %.7f, Lon: %.7f, Status: %d, Distance: %.5f, Limit:
%.2f\\n, latitude, longitude, status, distance, limitDistance)
}
else
{
Serial.printf([HTTP] GET... code: %d\\n, httpCode)
}
}
else
{
Serial.printf([HTTP] GET... failed, error: %s\\n,
http.errorToString(httpCode).c_str())
}
http.end()
getData = false

XXXII

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN VŨ LÂN

}

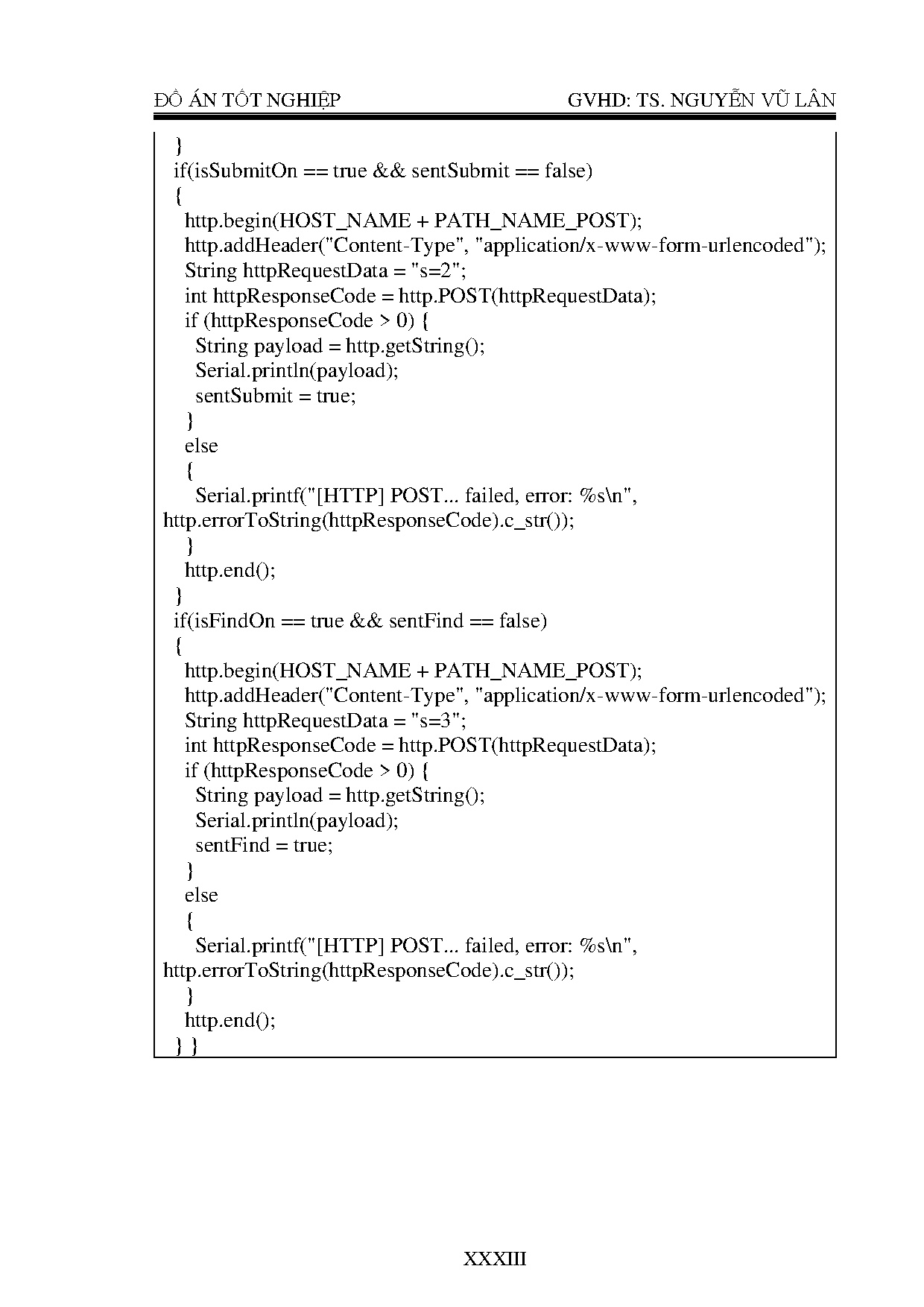

if(isSubmitOn == true &amp&amp sentSubmit == false)
{
http.begin(HOST_NAME + PATH_NAME_POST)
http.addHeader(Content-Type, application/x-www-form-urlencoded)
String httpRequestData = s=2
int httpResponseCode = http.POST(httpRequestData)
if (httpResponseCode 0) {
String payload = http.getString()
Serial.println(payload)
sentSubmit = true
}
else
{
Serial.printf([HTTP] POST... failed, error: %s\\n,
http.errorToString(httpResponseCode).c_str())
}
http.end()
}
if(isFindOn == true &amp&amp sentFind == false)
{
http.begin(HOST_NAME + PATH_NAME_POST)
http.addHeader(Content-Type, application/x-www-form-urlencoded)
String httpRequestData = s=3
int httpResponseCode = http.POST(httpRequestData)
if (httpResponseCode 0) {
String payload = http.getString()
Serial.println(payload)
sentFind = true
}
else
{
Serial.printf([HTTP] POST... failed, error: %s\\n,
http.errorToString(httpResponseCode).c_str())
}
http.end()
}}

XXXIII
