Đồ án tốt nghiệp - Thiết kế chế tạo Máy phay gỗ CNC

Khoa Cơ Khí Chế Tạo Máy

TÓM TẮT ĐỒ ÁN
TÊN ĐỀ TÀI: “THIẾT KẾ CHẾ TẠO MÁY PHAY GỖ CNC”
1. TỔNG QUAN NGHIÊN CỨU TÌNH HÌNH PHÁT TRIỂN NGÀNH CHẾ BIẾN GỖ
TẠI VIỆT NAM.
1.1. Tình hình nghiên cứu trong nƣớc
1.2. Tình hình nghiên cứu ngoài nƣớc
1.3. Tính cấp thiết và nhu cầu về máy Phay Gỗ CNC
1.4. Mục đích chọn đề tài
1.5. Giới thiệu một số Máy Phay Gỗ CNC trên thị trƣờng
2. THIẾT KẾ MÁY PHAY GỖ CNC
2.1. Khái niệm và cơ sở lí thuyết
2.2. Nguyên lí hoạt động
2.3. Chế độ làm việc
2.4. Sơ đồ nguyên lí

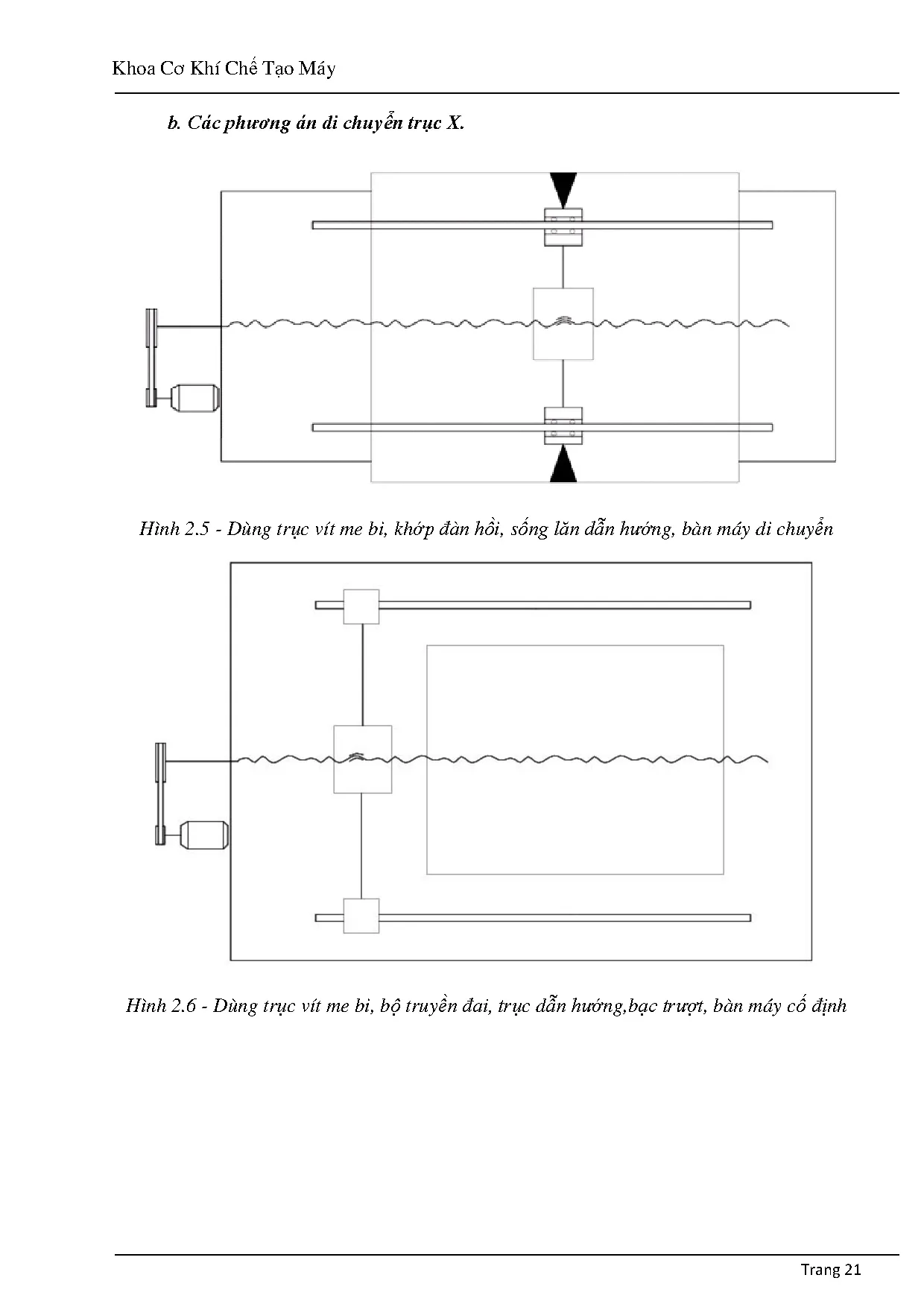

2.5. Phƣơng án và lựa chọn phƣơng án
2.6. Tính toán động cơ, lực tác dụng, chọn động cơ
2.7. Tính toán bộ truyền vit me đai ốc bi cho trục Y
2.8. Chọn chi tiết làm bộ phận máy
2.9. Bôi trơn, sửa chữa, bảo dƣỡng và các biệp pháp an toàn khi sử dụng máy
3. THIẾT KẾ CƠ KHÍ
3.1. Tổng quan
3.2. Tính toán động cơ, lực tác dụng, chọn động cơ
3.3. Tính toán bộ truyền trục vít me-đai ốc bi cho trục Y
3.4. Chọn chi tiết làm bộ phận máy
3.5. Bôi trơn, sửa chữa, bảo dƣỡng và các biện pháp an toàn khi sử dụng máy
4. THIẾT KẾ PHẦN ĐIỆN

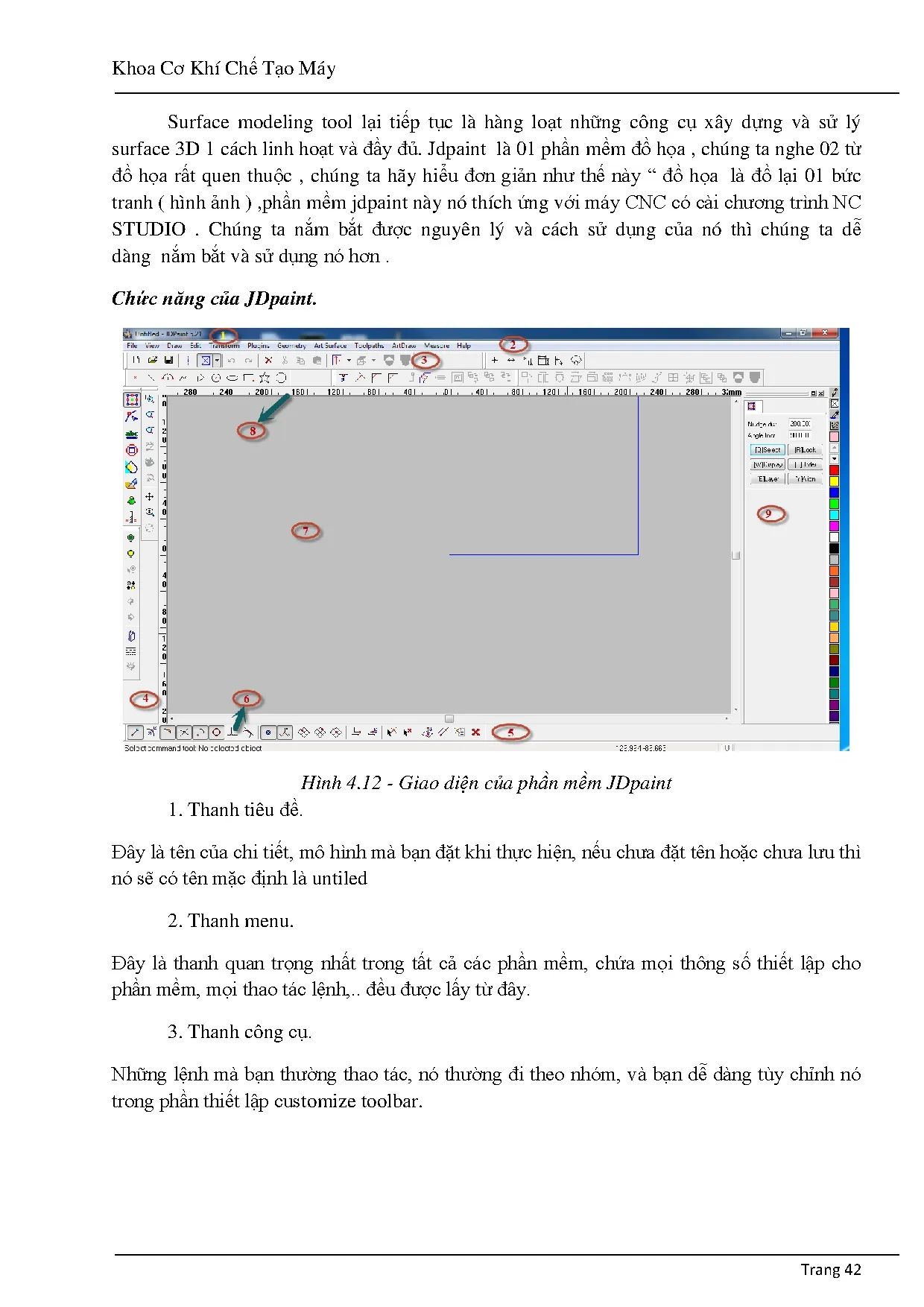

4.1. Phần mềm Jdpaint
4.2. Phần mềm Ncstutio
4.3. Động cơ bƣớc
5. CHẾ TẠO

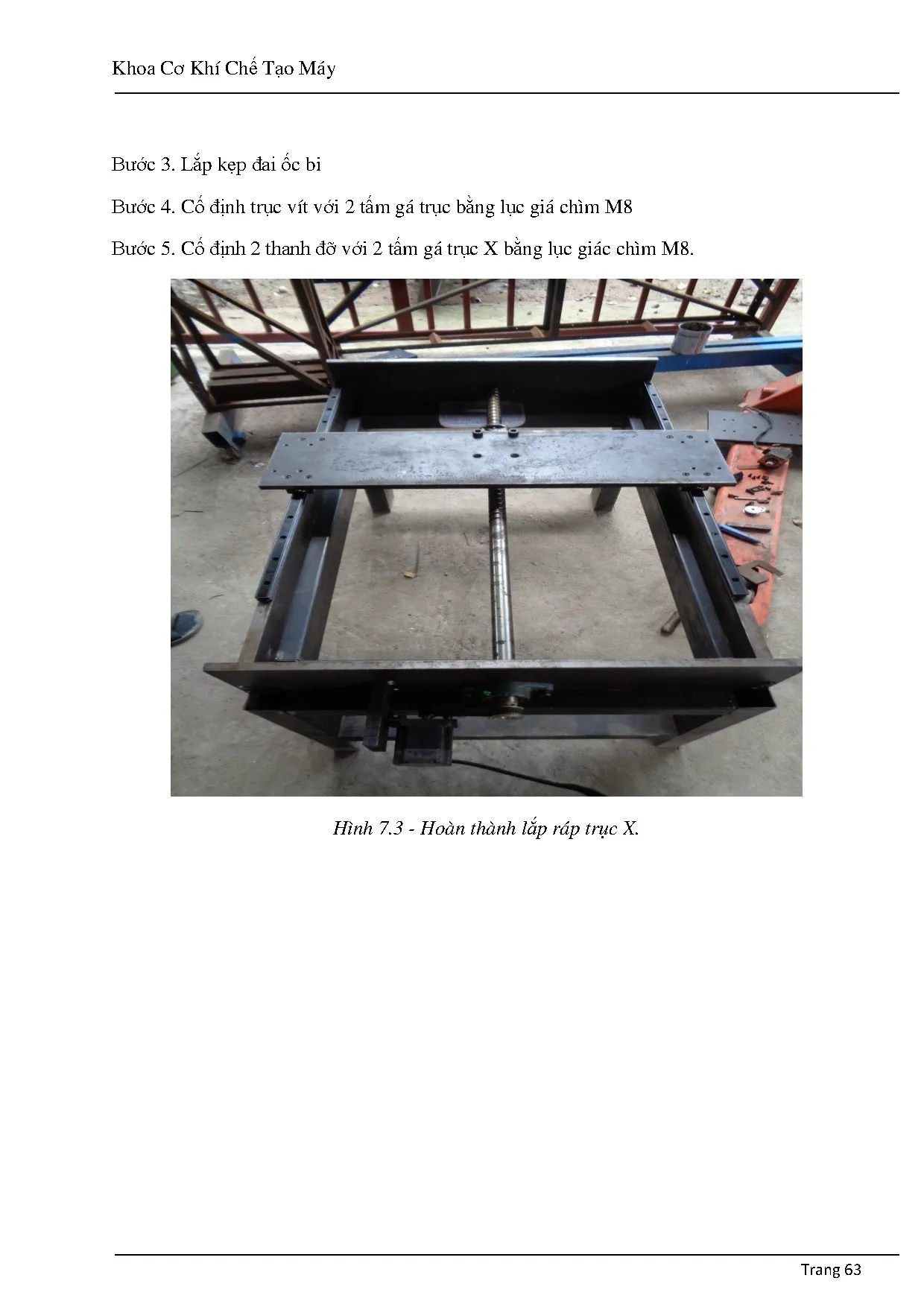

6. LẮP RÁP
7. VẬN HÀNH
8. KẾT LUẬN VÀ KIẾN NGHỊ
Sinh viên thực hiện:
Trần Phi Hổ
Đỗ Tuấn Kiệt

Trang 1

Khoa Cơ Khí Chế Tạo Máy

MỤC LỤC
Danh mục hình. ............................................................................................................................ 5
Danh mục bảng............................................................................................................................. 8
CHƢƠNG 1: TỔNG QUAN ......................................................................................................... 9
1.1. Tình hình nghiên cứu trong nƣớc. ....................................................................................... 9
1.2. Tình hình nghiên cứu ngoài nƣớc. .................................................................................... 10
1.3.Tính cấp thiết và nhu cầu về Máy Phay Gỗ CNC. ............................................................. 11
1.3.1. Tính cấp thiết. ............................................................................................................. 11
1.3.2. Nhu cầu sử dụng Máy Router CNC. .......................................................................... 11
1.4. Mục đích chọn đề tài. ........................................................................................................ 12
1.5. Giới thiệu một số Máy Phay Gỗ CNC có trên thị trƣờng. ............
...

...
trị IJK trong lẹnh G02, G03 là giá trị tƣơng đối từ tâm
đƣờng tròn (#203): Luôn chọn chế độ này.
- Cho phép đặt tốc độ đi xuống trục Z, đồng thời là tốc độ so dao (#204): Có thể chọn
chế độ này khi muốn kiemr soát tốc độ trục Z. Trƣờng hợp gia công vật liệu cứng, nên chọn
tốc độ trục Z đi cuống thật chậm để bảo vệ tuổi thọ của cụng cụ cắt.
- Chiều cao an toàn (#108): Đặt khoảng cách nhấc dụng cụ cắt lên khi thực hiện lệnh
dừng hoặc lệnh tạm dừng chƣơng trình.

Trang 81

Khoa Cơ Khí Chế Tạo Máy
8.3.2Cài đặt thông số sản xuất.
Thông số sản xuất có liên quan đến phần đến cấu hình phần cứng của máy.
Mật khấu truy cập: Ncstudio
Cài đặt thông số đúng giá trị nhƣ trên hình vẽ:

Hình 8.20 - Cài đặt thông số sản xuất.
Chú ý: Phầm mềm điều khiển trên máy tính cẩn phải khởi động twucos khi cấp
nguồn điện cho náy CNC
Kiểm tra kết nối giữa máy CNC và máy tính.
Sau khi khởi động phần mềm điều khiển và kiểm tra cáp kết nối, cấp nguốn cho máy
và quan sát máy. Nếu trƣờng hợp các trục máy tự vận hành, nhấn nút dừng khấn hoặc tắ
nguồn điện máy và kiểm tra lại các bƣớc thao tác.

Trang 82

Khoa Cơ Khí Chế Tạo Máy

CHƢƠNG 9: KẾT LUẬN VÀ KIẾN NGHỊ
9.1.Kết luận
Trong thời gian ngắn ngủi, việc nghiên cứu và chế tạo máy phay cũng gặp rất nhiều
khó khăn. Do đó, nhóm chúng em chỉ làm đƣợc phàn cơ bản của máy phay chứ chƣa đi sâu
vào nhiều chi tiết khác nhƣ : bảng điều khiển bằng tay, các nút nhấn, màn hình LCD, v.v…

9.2. Kiến nghị
Trong thời gian quá ngắn nên luận văn cũng chƣa thật tốt về chất lƣợng. Chúng em
mong sẽ có những sinh viên khóa sau tiếp tục nghiên cứu đề tài này, với mong muốn một
ngày không xa Việt Nam sẽ sản xuất đƣợc máy CNC ngang bằng với các nƣớc khác. Qua
đó, ngành sản xuất kim loại bằng máy CNC cũng phát triển hơn, đẩy nhanh tốc độ phát triển
của ngành cơ khí Việt Nam.

Trang 83

Khoa Cơ Khí Chế Tạo Máy

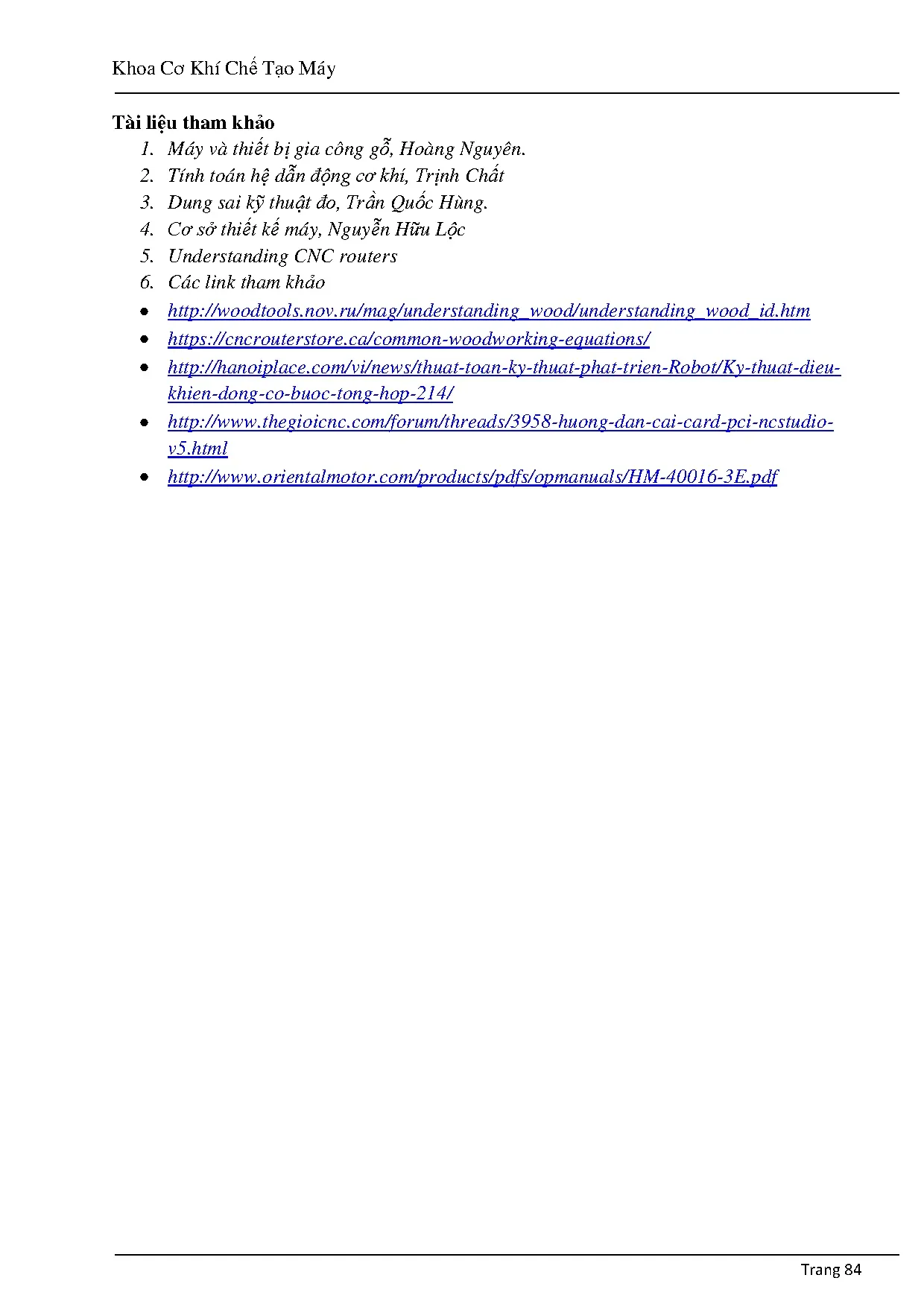

Tài liệu tham khảo
1. Máy và thiết bị gia công gỗ, Hoàng Nguyên.
2. Tính toán hệ dẫn động cơ khí, Trịnh Chất
3. Dung sai kỹ thuật đo, Trần Quốc Hùng.
4. Cơ sở thiết kế máy, Nguyễn Hữu Lộc
