BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI: PHỤC HỒI, CẢI TIẾN MÁY TIỆN CNC ANTOM
PHỤC VỤ CÔNG TÁC GIẢNG DẠY
CỦA BỘ MÔN CHẾ TẠO MÁY
Giảng viên hướng dẫn : ThS. NGUYỄN VĂN MINH
Sinh viên thực hiện

: NGUYỄN PHƯƠNG TOÀN

MSSV

: 19143348

Sinh viên thực hiện

: NGUYỄN VĂN TRƯỜNG

MSSV

: 19143356

Sinh viên thực hiện

: HỒ THỊ THANH TUYỀN

MSSV

: 19143048

Lớp

: 191432A

Khóa

: 2019-2023

Tp. Hồ Chí Minh, tháng 07 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

Bộ môn Chế tạo máy

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ II / năm học 2022-2023
Giảng viên hướng dẫn: ThS. Nguyễn Văn Minh
Sinh viên thực hiện: Nguyễn Văn Trường

MSSV: 19143356

Điện thoại: 0372296642

Nguyễn Phương Toàn

MSSV: 19143348

Điện thoại: 0765980058

Hồ Thị Thanh Tuyền

MSSV: 19143048

Điện thoại: 0795561249

1. Mã số đề tài: 22223DT07
– Tên đề tài: Phục hồi, cải tiến máy tiện CNC Antom phục vụ công tác giảng dạy
của Bộ môn Chế tạo máy.
2. Các số liệu, tài liệu ban đầu:
- Tiếp nhận máy tiện CNC Antom đang trong tình trạng hư hỏng nặng:
+ Trục chính bị đảo gây ra sai số lớn, hệ thống điện bị hư hại.
+ Thay dao còn hạn chế, không có khoảng an toàn trước khi thay dao.
+ Động cơ hoạt động chậm dẫn đến tốn nhiều thời gian vận hành và gia công.
3. Nội dung chính của đồ án:
+ Nguyên lý và vận hành CNC
+ Cơ sở lý thuyết và lập trình gia công
+ Phục hồi và cải tiến nâng cao tính ổn định của máy tiện CNC Antom đã hư hỏng
để phục vụ công tác giảng dạy.
4. Các sản phẩm dự kiến
+ Phục hồi được các hư hỏng của máy và hoạt động ổn định
+ Nâng cấp và cải tiến thêm cụm thay dao tự động
+ Chất lượng sản phẩm tạo ra tốt hơn, đạt kích thước dung sai cho phép
+ Dễ dàng làm quen và sử dụng cho người mới bắt đầu học về CNC
+ Tuổi thọ máy dài hơn, tăng độ tin cậy của máy cao hơn, an toàn hơn
+ Giảm chi phí sửa chữa và rủi ro khi xảy ra sự cố.
i

5. Ngày giao đồ án: 15/03/2023
6. Ngày nộp đồ án: 24/07/2023
7. Ngôn ngữ trình bày:

TRƯỞNG KHOA
(Ký, ghi rõ họ tên)

Bản báo cáo:

Tiếng Anh



Tiếng Việt



Trình bày bảo vệ:

Tiếng Anh



Tiếng Việt



TRƯỞNG BỘ MÔN
(Ký, ghi rõ họ tên)

GIẢNG VIÊN HƯỚNG DẪN
(Ký, ghi rõ họ tên)

 Được phép bảo vệ …………………………………………………….
(GVHD ký, ghi rõ họ tên)

ii

LỜI CAM KẾT
- Tên đề tài: Phục hồi, cải tiến máy tiện CNC Antom phục vụ công tác giảng dạy của
Bộ môn Chế tạo máy.
- Giản
...

...
iến
Sau thời gian dài nghiên cứu, tìm hướng phát triển và giải quyết các vấn đề còn tồn
đọng trên máy CNC, nhóm em đã hoàn thiện được những bộ phận cho máy và hệ thống của
máy như sau :
- Máy đã có thể chạy G0 với f = 1000 mm/p, đạt f = 100 mm/p khi gia công và đạt độ
chính xác dung sai nằm trong khoảng ± 0,1 mà không còn hiện tượng trượt mất bước.
- Máy có thể gia công các biên dạng ngoài phức tạp và cũng có thể làm điều tương tự
đó với các biên dạng bên trong lỗ.
- Máy đã có khả năng thay dao tự động, sinh viên có thể dùng nhiều dao hơn trong
một chương trình gia công, giúp các em có thể tiếp cận một cách tương tự với máy CNC
công nghiệp.
- Máy có khả năng gia công được các sản phẩm có ren bằng việc sử dụng chu trình
tiện ren, một phần giúp hoàn thiện hơn về khả năng máy và cùng với đó sinh viên có thể
dùng các chu trình tiện ren đã học áp dụng lên máy để thực hành các kiến thức đã học.
- Để sinh viên có thể tự học hoặc tìm tòi về máy trước, nên nhóm em đã biên soạn các
tài liệu để giảng dạy và sử dụng, vận hành máy, thực hành trên phần mềm lập trình Creo, và
hướng dẫn gia công trên máy cùng lúc bằng các bài tập chi tiết trong bài giảng.
 Hướng phát triển của đề tài
Để máy có thể hoàn thiện hơn trong thời gian tới, nhóm em có hướng để phát triển máy
như sau :
- Cơ cấu chống tâm để máy có thể gia công những chi tiết dài hơn 85cm
- Cải tiến và phát triển thêm trục máy để có thể gia công những chi tiết phức tạp
- Thay động cơ servo cho trục chính để có thể kiểm soát được tốc độ trục chính
- Trang bị thêm hệ thống tưới nguội cho máy để có thể gia công những chi tiết có độ
bóng cao.

94

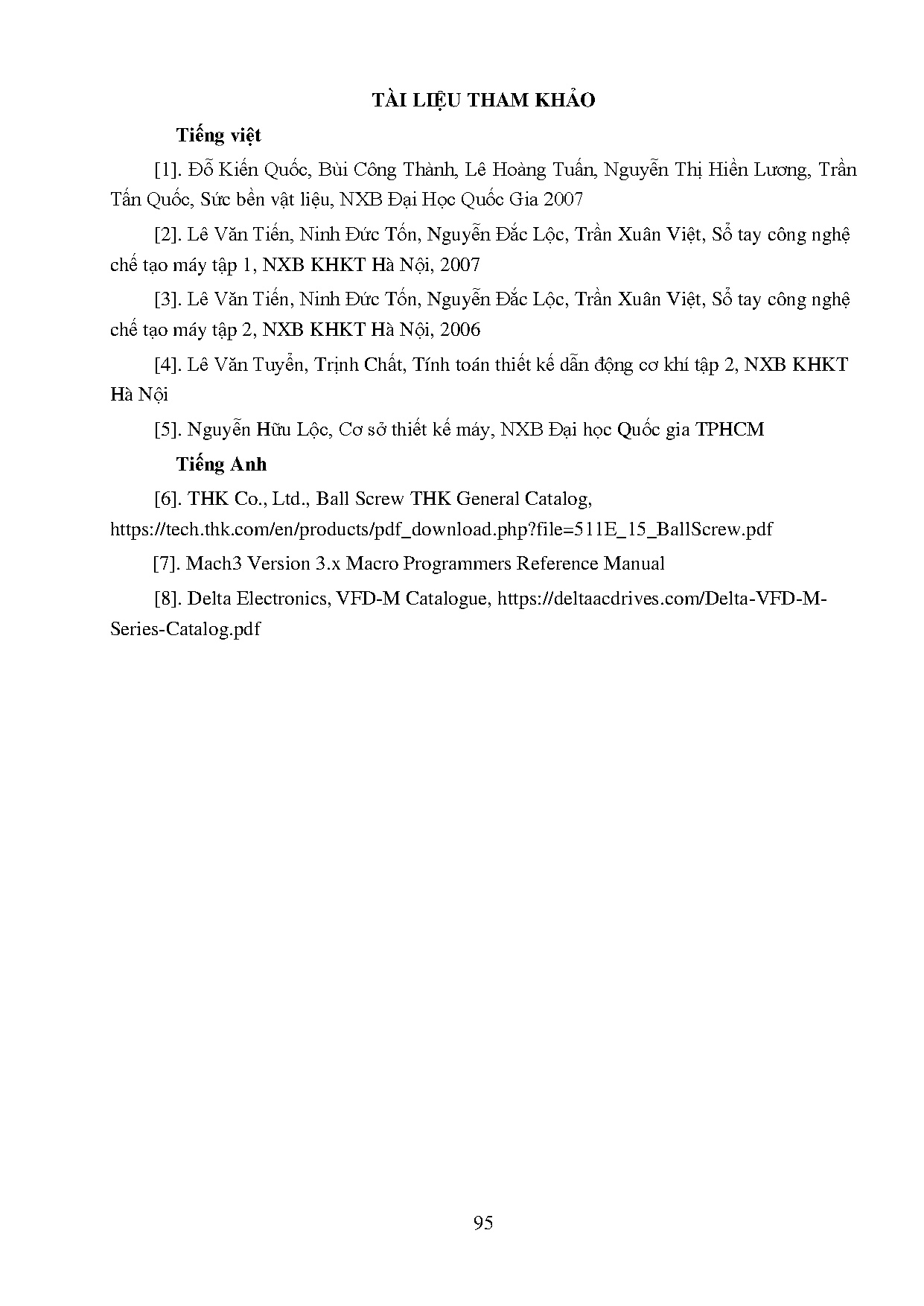

TÀI LIỆU THAM KHẢO
Tiếng việt
[1]. Đỗ Kiến Quốc, Bùi Công Thành, Lê Hoàng Tuấn, Nguyễn Thị Hiền Lương, Trần
Tấn Quốc, Sức bền vật liệu, NXB Đại Học Quốc Gia 2007
[2]. Lê Văn Tiến, Ninh Đức Tốn, Nguyễn Đắc Lộc, Trần Xuân Việt, Sổ tay công nghệ
chế tạo máy tập 1, NXB KHKT Hà Nội, 2007
[3]. Lê Văn Tiến, Ninh Đức Tốn, Nguyễn Đắc Lộc, Trần Xuân Việt, Sổ tay công nghệ
chế tạo máy tập 2, NXB KHKT Hà Nội, 2006
[4]. Lê Văn Tuyển, Trịnh Chất, Tính toán thiết kế dẫn động cơ khí tập 2, NXB KHKT
Hà Nội
[5]. Nguyễn Hữu Lộc, Cơ sở thiết kế máy, NXB Đại học Quốc gia TPHCM
Tiếng Anh
[6]. THK Co., Ltd., Ball Screw THK General Catalog,
https://tech.thk.com/en/products/pdf_download.php?file=511E_15_BallScrew.pdf
[7]. Mach3 Version 3.x Macro Programmers Reference Manual
[8]. Delta Electronics, VFD-M Catalogue, https://deltaacdrives.com/Delta-VFD-MSeries-Catalog.pdf
