Đồ án tốt nghiệp - Nghiên cứu độ bền uốn của vật liệu trộn hợp Polybutylene TTTCTBCNÉP

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
NGHIÊN CỨU ĐỘ BỀN UỐN CỦA VẬT LIỆU TRỘN HỢP
POLYBUTYLENE TEREPHTHALATE/SỢI THỦY TINH
CHẾ TẠO BẰNG CÔNG NGHỆ ÉP PHUN

GVHD

: PGS.TS Phạm Thị Hồng Nga

SVTH

: Trần Hoàng Phúc

MSSV

: 19143308

NGÀNH : Công Nghệ Chế tạo máy
KHÓA

: 2019-2023

TP. Hồ Chí Minh, tháng 7/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ II/ năm học 2024
Giảng viên hướng dẫn: PGS.TS Phạm Thị Hồng Nga
Sinh viên thực hiện: Trần Hoàng Phúc

MSSV: 19143308

Điện thoại: 0356378487

1. Đề tài tốt nghiệp:
- Mã số đề tài: CKM-181
- Tên đề tài: Nghiên cứu độ bền uốn của vật liệu trộn hợp Polybutylene terephthalate/sợi
thủy tinh chế tạo bằng công nghệ ép phun.
2. Các số liệu, tài liệu ban đầu:
- Các bài báo liên quan đến lĩnh vực polyme, vật liệu trộn hợp và các bài báo có sử dụng vật
liệu nghiên cứu liên quan đến hỗn hợp Polybutylene Terephthalate/Glass fiber.

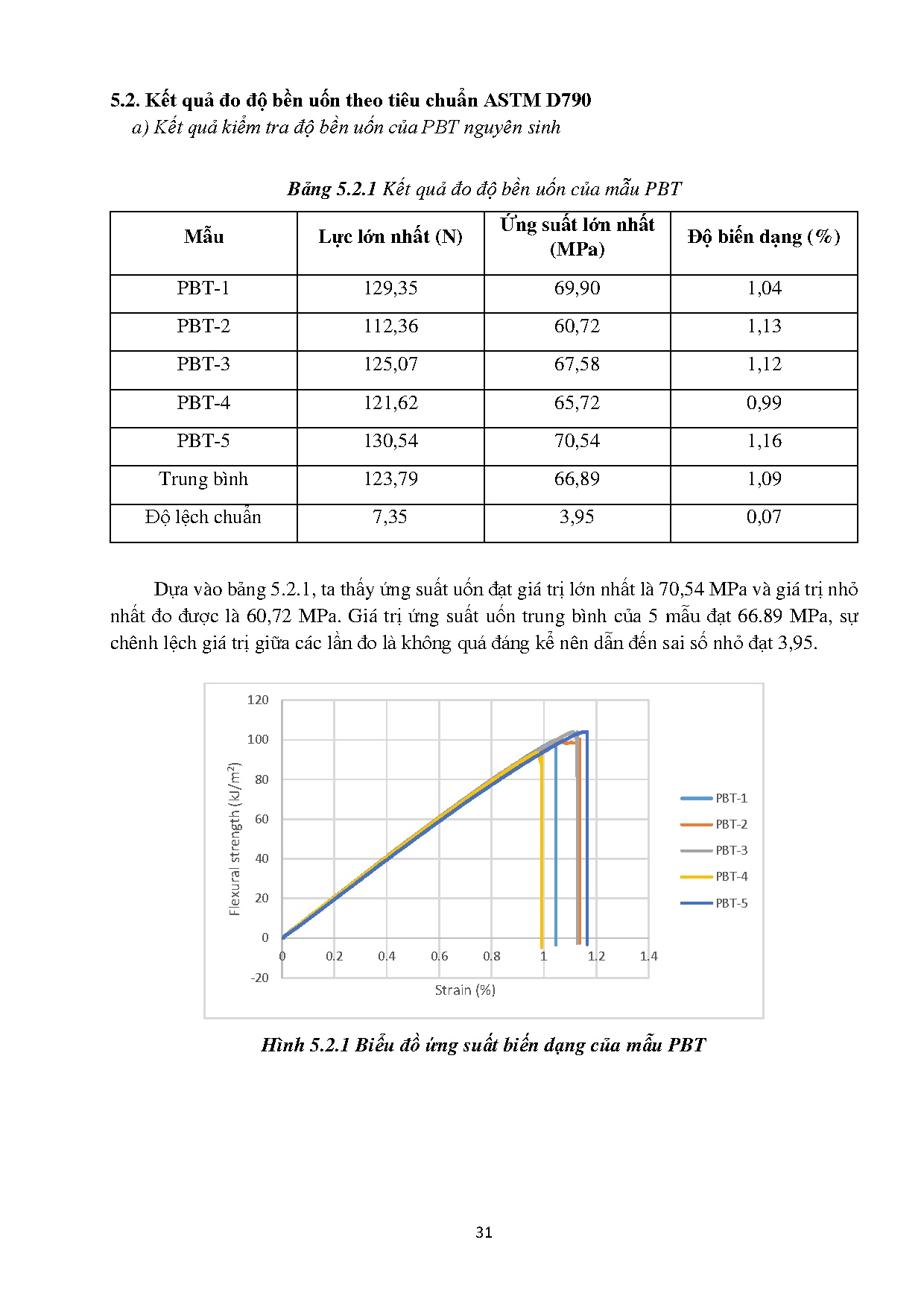

- Kết quả đo độ bền uốn của hỗn hợp hợp Polybutylene Terephthalate/Glass fiber.
3. Nội dung chính của đồ án:

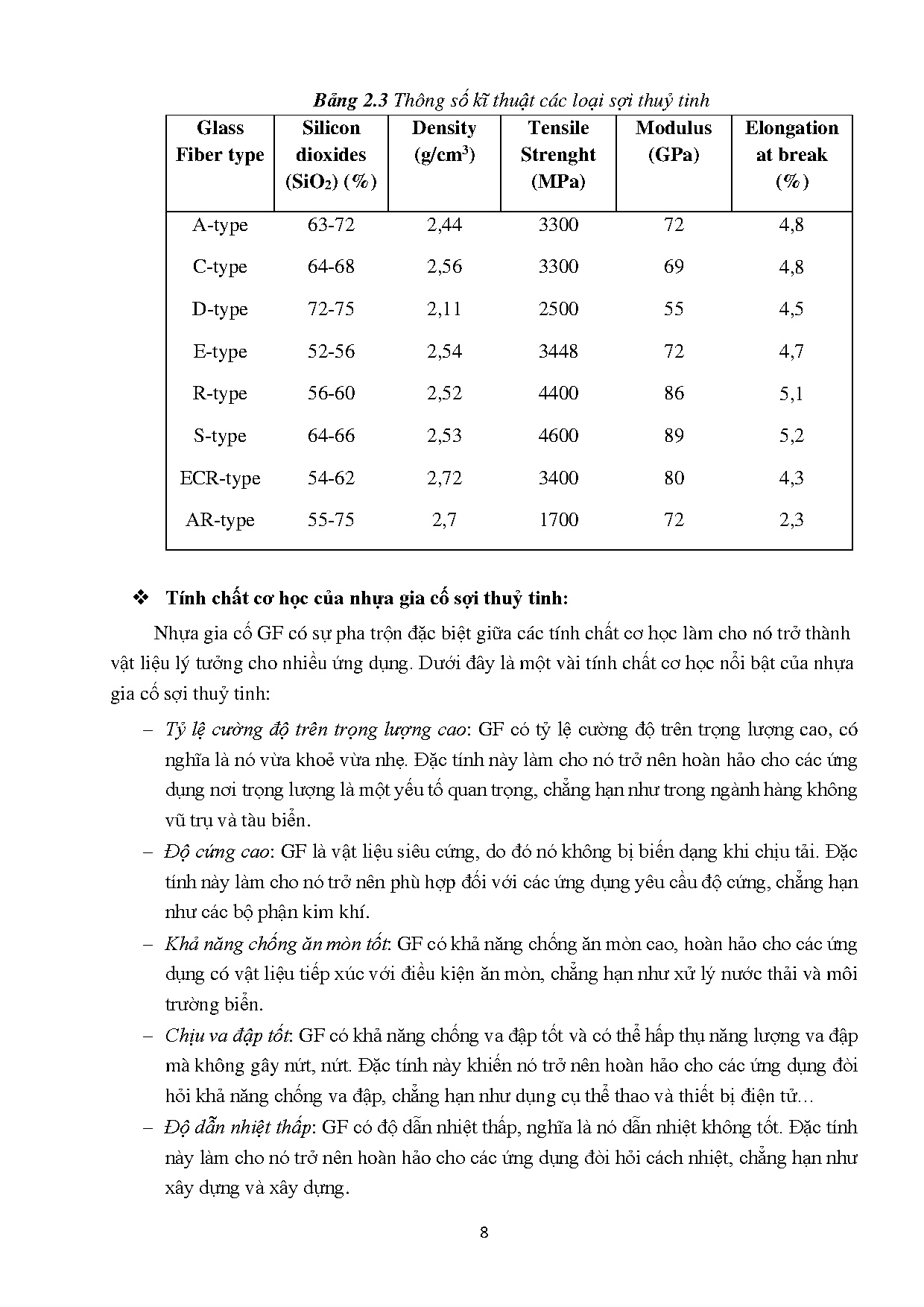

- Phân tích, nghiên cứu sự ảnh hưởng của sợi thuỷ tinh đến hoạt động cơ học của hỗn hợp
Polybutylene Terephthalate /sợi thuỷ tinh.
- Đưa ra tỷ lệ phù hợp với cơ tính tốt nhất, nhằm ứng đụng trong các lĩnh vực cuộc sống.
- Kiểm tra khả năng tương hợp của Polybutylene Terephthalate /sợi thuỷ tinh.
4. Các sản phẩm dự kiến
- 01 bài báo nghiên cứu khoa học.
- Báo cáo đồ án tốt nghiệp.
- Mẫu đo cơ tính.
5. Ngày giao đồ án: …/…/2024
6. Ngày nộp đồ án: …/…/2024
7. Ngôn ngữ trình bày:

Bản báo cáo:

Tiếng Anh



Tiếng Việt



Trình bày bảo vệ:

Tiếng Anh



Tiếng Việt



TRƯỞNG KHOA
(Ký, ghi rõ họ tên)

TRƯỞNG BỘ MÔN
(Ký, ghi rõ họ tên)

 Được phép bảo vệ ……………………………..
(GVHD ký, ghi rõ họ tên)

II

GIẢNG VIÊN HƯỚNG DẪN
(Ký, ghi rõ họ tên)

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ CHẾ TẠO MÁY
Bộ môn …………………………

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: Trần Hoàng Phúc

MSSV: 19143308

Hội đồng: ................

Tên đề tài: Nghiên cứu độ bền uốn của vật liệu trộn hợp Polybutylene terephthalate/sợi thủy

tinh chế tạo bằng công nghệ ép phun.
Ngành đào tạo: Công nghệ Chế tạo máy
Họ và tên GV hướng dẫn: PGS. TS. Phạm Thị Hồn
...

...
etardants in formulations
of fiberglass reinforced poly (butylene
terephthalate), Polymers. Degrad. Stab. 104
(2014) 71-86.
[14]
Kempel F, Schartel B, Linteris GT,
Stoliarov SI, Lyon RE, Ws RN, Hofmann
A., Prediction of mass loss rate of polymeric
materials: Impact of upper formatium
residues, Fire and Flame 159 (2012) 29742984.
[15]
Wu JS, Yu DM, Mai YW, Yee AF,
Impact strength and fracture mechanism of
PBT/PC/IM mixture, Part IV Impact strength
and destructive mechanism of PBT/PC
mixture without impact modifier, J. Mater.
Sci. 25 (2000) 1-9.

CONCLUSIONS
The influence of glass fiber content in the
PBT/ glass fiber blend on tensile strength has
been investigated. The glass fiber content in the
PBT/ glass fiber mixture is not only directly
proportional to tensile strength but also increases
the tension of the sample.
Acknowledgments
This work belongs to the project in 2023 funded
by Ho Chi Minh City University of Technology
and Education, Vietnam.

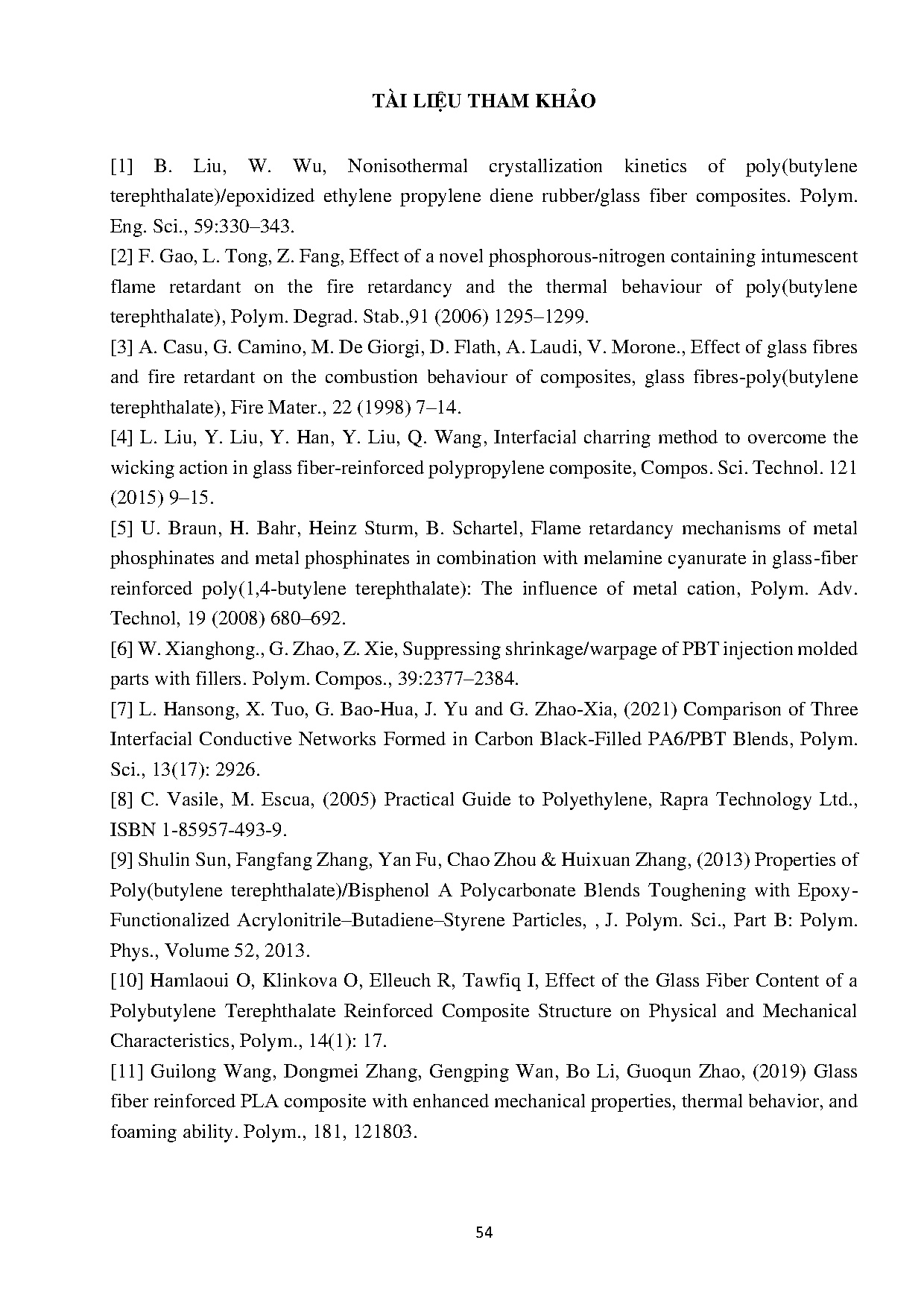

References
[1] Rice F, General L, Fang Z., Effect of a novel
phosphorous-nitrogen
containing
intumescent flame retardant on the fire
retardancy and the thermal behaviour of poly
(butylene terephthalate), Polymers. Degrad.
Stab. 91 (2006) 1295-1299.
[2] Braun US, Bahr H, Sturm H, Schartel B.,
Flame retardancy mechanisms of metal
phosphinates and metal phosphinates in
combination with melamine cyanurate in
glass-fiber reinforced poly (1,4-butylene
terephthalate): The influence of metal cation,
Polym. Adv. Technol. 19 (2008) 680-692.
[3] Van TT, Nga THP, Hoang-Khang L, Ngoc
TNN, Huy H-ND, Duy-Quang D, Tran MTU,
Hoang VH, A Study of Poly(butylene
Terephthalate)
and
Thermoplastic
Polyurethane, Polym. Sci. - A. 63 (2022)
S58-S63.
[4] Nga THP, A study of recycled Poly(butylene
Terephthalate) and Low-density polyethylene
(R-PBT/LDPE) blend, Polym. Sci. - A. 63
(2021) 800-803.
[5] Kuram E, Ozcelik B, Yilmaz F, The influence
of recycling number on the mechanical,
chemical, thermal and rheological properties
of
poly(butylene
terephthalate)/
polycarbonate binary blend and glass-fibrereinforced composite, J. Thermoplast.
Compos. Mater. 29 (2016) 1443-1457.
[6] Wei Y, Lu H, Tai Q, et al., The flame
retardant mechanism of poly (1,4-butylene
terephthalate)
contains
microscopic
ammonium polyphosphate and melamine
cyanurate, Polymers. Adv. Technol. 22
(2011) 2136-2144.
[7] Kumar R, Kar KK, Kumar V., Studies of the
effect of compatibility, on mechanical,
thermal,
and
flow
properties
of

479

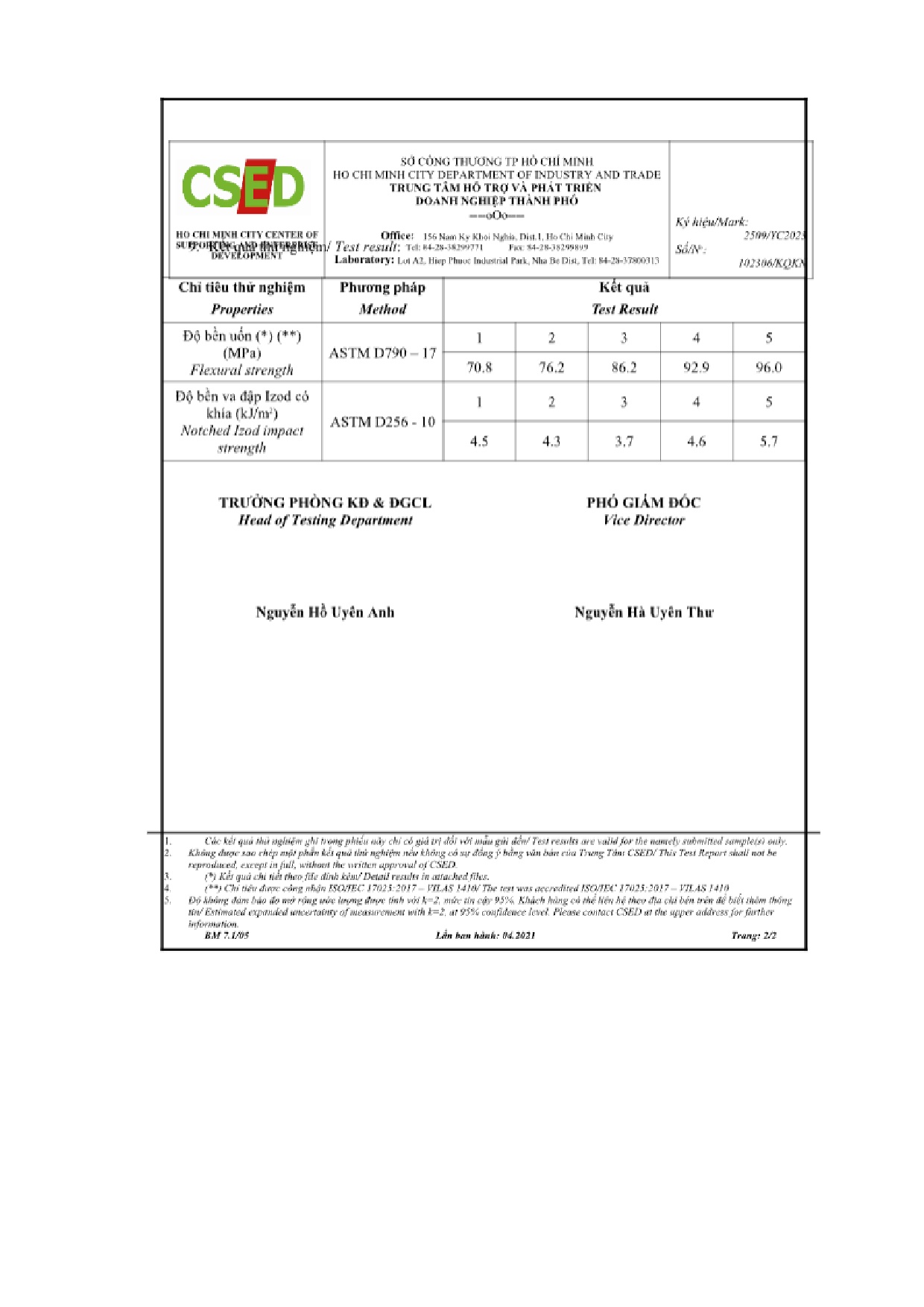

Phụ lục II
