BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: NGHIÊN CỨU ĐỘ BỀN CỦA KHUÔN ĐÚC ÁP LỰC DÙNG
VỚI VẬT LIỆU THÉP SKD61 VÀ THÉP TÔI TRƯỚC

Giáo viên hướng dẫn:

TS. VÕ XUÂN TIẾN

Nhóm sinh viên thực hiện: PHẠM TUẤN VĨ

MSSV: 20144335

NGUYỄN DUY KHIÊM

MSSV: 20144083

NGUYỄN QUỐC HƯNG

MSSV: 20144078

Lớp:

20144CL2A

Khoá:

2020 – 2024

TP. Hồ Chí Minh, Tháng 7/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY

NGÀNH CÔNG NGHỆ KỸ THUẬT CƠ KHÍ

ĐỒ ÁN TỐT NGHIỆP
Đề tài: NGHIÊN CỨU ĐỘ BỀN CỦA KHUÔN ĐÚC ÁP LỰC DÙNG
VỚI VẬT LIỆU THÉP SKD61 VÀ THÉP TÔI TRƯỚC

Giáo viên hướng dẫn:

TS. VÕ XUÂN TIẾN

Nhóm sinh viên thực hiện: PHẠM TUẤN VĨ

MSSV: 20144335

NGUYỄN DUY KHIÊM

MSSV: 20144083

NGUYỄN QUỐC HƯNG

MSSV: 20144078

Lớp:

20144CL2A

Khoá:

2020 – 2024

TP. Hồ Chí Minh, Tháng 7/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
KHOA CƠ KHÍ CHẾ TẠO MÁY
Bộ môn Công Nghệ Kỹ Thuật Cơ Khí

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học Kì II/ năm học 2023-2024
Giảng viên hướng dẫn: TS. Võ Xuân Tiến
Sinh viên thực hiện:
1 Phạm Tuấn Vĩ

MSSV: 20144335

Điện thoại: 0369483455

2 Nguyễn Duy Khiêm

MSSV: 20144083

Điện thoại: 0849021709

3 Nguyễn Quốc Hưng

MSSV: 20144078

Điện thoại: 0906091532

1. Mã số đề tài: CKM-182
Tên đề tài: ‘‘NGHIÊN CỨU ĐỘ BỀN CỦA KHUÔN ĐÚC ÁP LỰC DÙNG VỚI
VẬT LIỆU THÉP SKD61 VÀ THÉP TÔI TRƯỚC’’.
2. Các số liệu, tài liệu ban đầu:
- Bản vẽ thiết kế chi tiết.
- Giáo trình, tài liệu về khuôn đúc áp lực.
3. Nội dung chính của đồ án:
- Gia công lòng khuôn thép FDAC.
- Dùng phương pháp Taguchi để tìm các thông số đúc phù hợp.
- Mô phỏng dòng chảy trong khuôn đúc với phần mềm Altair Inspire .
- Tiến hành quá trình thực nghiệm đúc với số lần đúc chỉ định trên hai bộ lòng khuôn
thép SKD61 và FDAC.
- Scan 3D sau số lần đúc chỉ định.
- Thu thập và tổng hợp số liệu.
- Phân tích và đánh giá độ biến dạng của lòng khuôn.
4. Các sản phẩm dự kiến:
- 2 bộ lòng khuôn cho chi tiết DPCT.
- 1 bộ bản vẽ lòng khuôn.
- 1 bản thuyết minh.
- 1 poster tổng kết.
- 1 video tổng quan quá trình.
- 1 bài báo khoa học.
i

5. Ngày giao đồ án:
6. Ngày nộp đồ án:
7. Ngôn ngữ trình bày:

TRƯỞNG KHOA
(Ký, ghi rõ họ tên)

Bản báo cáo:

Tiếng Anh

Tiếng Việt

Trình bày bảo vệ:

Tiếng Anh

Tiếng Việt

TRƯỞNG BỘ MÔN
(Ký, ghi rõ họ tên)

Được phép bảo vệ:……………………………
(GVHD ký và
...

...
-pressure die
and thixoformed aluminium alloys for connecting rod applications in
compressors”.
[4] F.C. Tsai, B.H. Yan, “A Taguchi and experimental investigation into
the optimal processing conditions for the abrasive jet polishing of
SKD61 mold steel”.
[5] Shao-Hsien Chen, Min-Sheng Gao “The study of chip characteristics
and tool wear in milling of SKD61 mold steel”.
[6] Shu-Hung Yeh, Liu-Ho Chiu, Cheng-Yen Wu, “Thermal fatigue
behavior evaluation of shot-peened JIS SKD61 hot-work mold steel”.
[7] Nguyen Ngoc Ha, “Cac phuong phap cong nghe duc dac biet”, NXB
Đai hoc Quoc gia Tp Ho Chi Minh, 2006
[8] Nguyen Huu Dung, “Cac phuong phap duc dac biet”, NXB Khoa hoc
và Ky thuat Ha Noi
[9] Nguyen Huu Loc, “Giao trinh Quy hoach và phan tich thuc nghiem”
NXB Đai hoc Quoc gia Tp Ho Chi Minh, 2021.
[10] Gioi thieu tong quan ve phan mem Minitab, link:
https://minitabvietnam.com/minitab-gioi-thieu-tong-quan-ve-phanmem/
[11] Acamedia, Tong quan ve cong nghe đuc ap luc, link:
https://www.academia.edu/40498713/%C4%90%C3%BAc_%C3%A
1p_l%E1%BB%B1c.
[12] Acamedia, Gating System Design for a Multi-Cavity Die-ing Die,
link:
https://www.academia.edu/36591776/Gating_System_Design_for_a_
Multi_Cavity_Die_ing_Die
[13] Tong quan phuong phap Scan3D, link: https://3dsmartsolutions.com/cam-nang/cong-nghe-3d/quet-3d-loi-ich-cuascan-3d/
[14] Tong quan ve phần mem Inspire link: https://altair.com/inspire
[1]

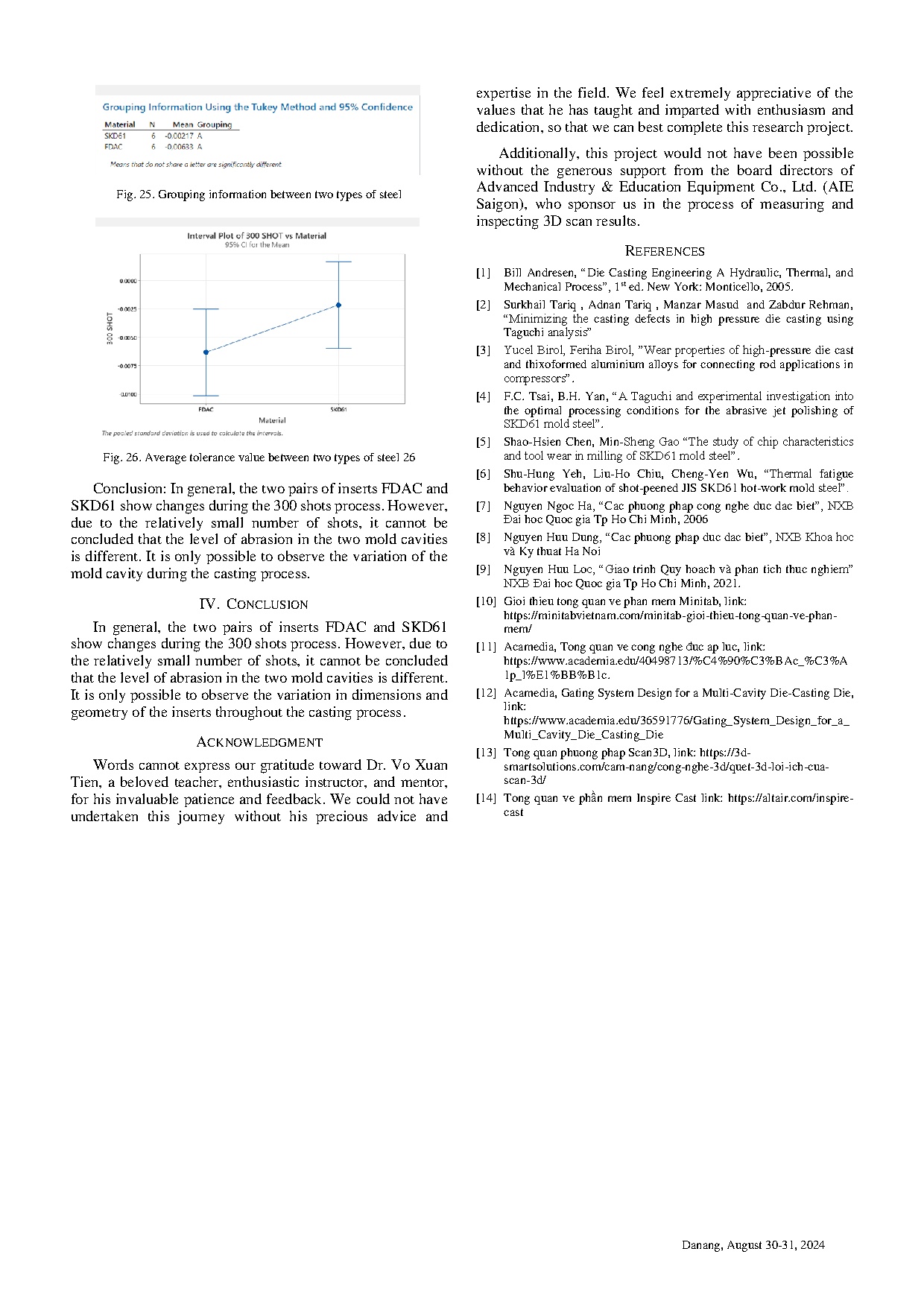

Fig. 26. Average tolerance value between two types of steel 26

Conclusion: In general, the two pairs of s FDAC and
SKD61 show changes during the 300 shots process. However,
due to the relatively small number of shots, it cannot be
concluded that the level of abrasion in the two mold cavities
is different. It is only possible to observe the variation of the
mold cavity during the ing process.
IV. CONCLUSION
In general, the two pairs of s FDAC and SKD61
show changes during the 300 shots process. However, due to
the relatively small number of shots, it cannot be concluded
that the level of abrasion in the two mold cavities is different.
It is only possible to observe the variation in dimensions and
geometry of the s throughout the ing process.
ACKNOWLEDGMENT
Words cannot express our gratitude toward Dr. Vo Xuan
Tien, a beloved teacher, enthusiastic instructor, and mentor,
for his invaluable patience and feedback. We could not have
undertaken this journey without his precious advice and

Danang, August 30-31, 2024
