TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA IN VÀ TRUYỀN THÔNG


ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT MỐI TƯƠNG QUAN GIỮA ĐỘ NHẬN
MỰC VỚI GIÁ TRỊ SAI BIỆT MÀU TRÊN SẢN
PHẨM IN OFFSET VÀ GIẢI PHÁP KIỂM SOÁT
TRONG SẢN XUẤT VỚI MÁY IN OFFSET TỜ RỜI
GVHD: TH.S TRƯƠNG THẾ TRUNG
SVTH: CA TRẦN PHÚC DINH MSSV: 21158085

Khóa:

NGUYỄN SỸ HIẾU

MSSV: 21158097

LÊ ANH QUÂN

MSSV: 21158140

2021 – 2025

Ngành: CÔNG NGHỆ KỸ THUẬT IN (HỆ ĐTCLC)
Thành phố Hồ Chí Minh, tháng 6 năm 2025

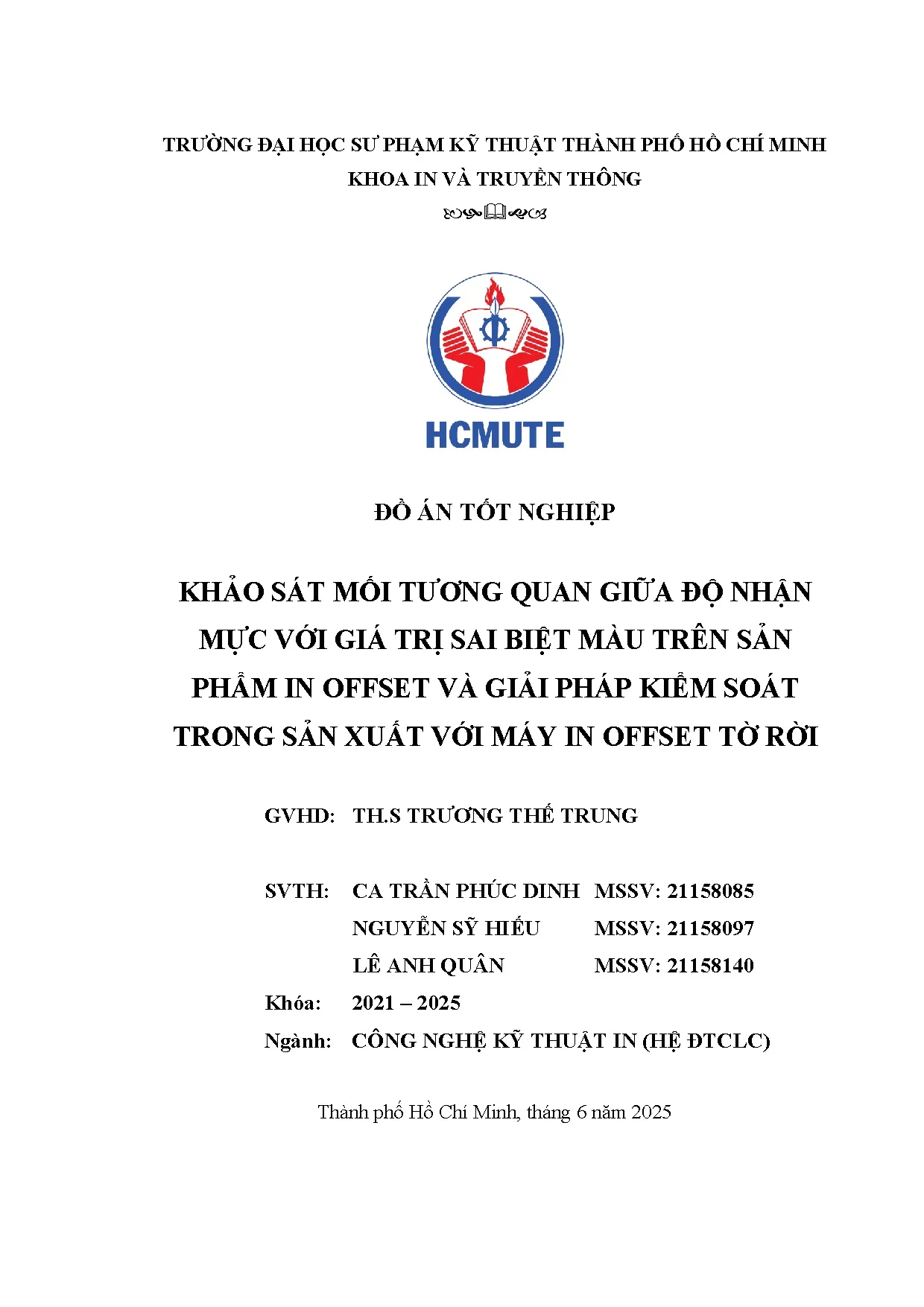

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA IN VÀ TRUYỀN THÔNG


ĐỒ ÁN TỐT NGHIỆP

KHẢO SÁT MỐI TƯƠNG QUAN GIỮA ĐỘ NHẬN
MỰC VỚI GIÁ TRỊ SAI BIỆT MÀU TRÊN SẢN
PHẨM IN OFFSET VÀ GIẢI PHÁP KIỂM SOÁT
TRONG SẢN XUẤT VỚI MÁY IN OFFSET TỜ RỜI
GVHD: TH.S TRƯƠNG THẾ TRUNG
SVTH: CA TRẦN PHÚC DINH MSSV: 21158085

Khóa:

NGUYỄN SỸ HIẾU

MSSV: 21158097

LÊ ANH QUÂN

MSSV: 21158140

2021 – 2025

Ngành: CÔNG NGHỆ KỸ THUẬT IN (HỆ ĐTCLC)
Thành phố Hồ Chí Minh, tháng 6 năm 2025

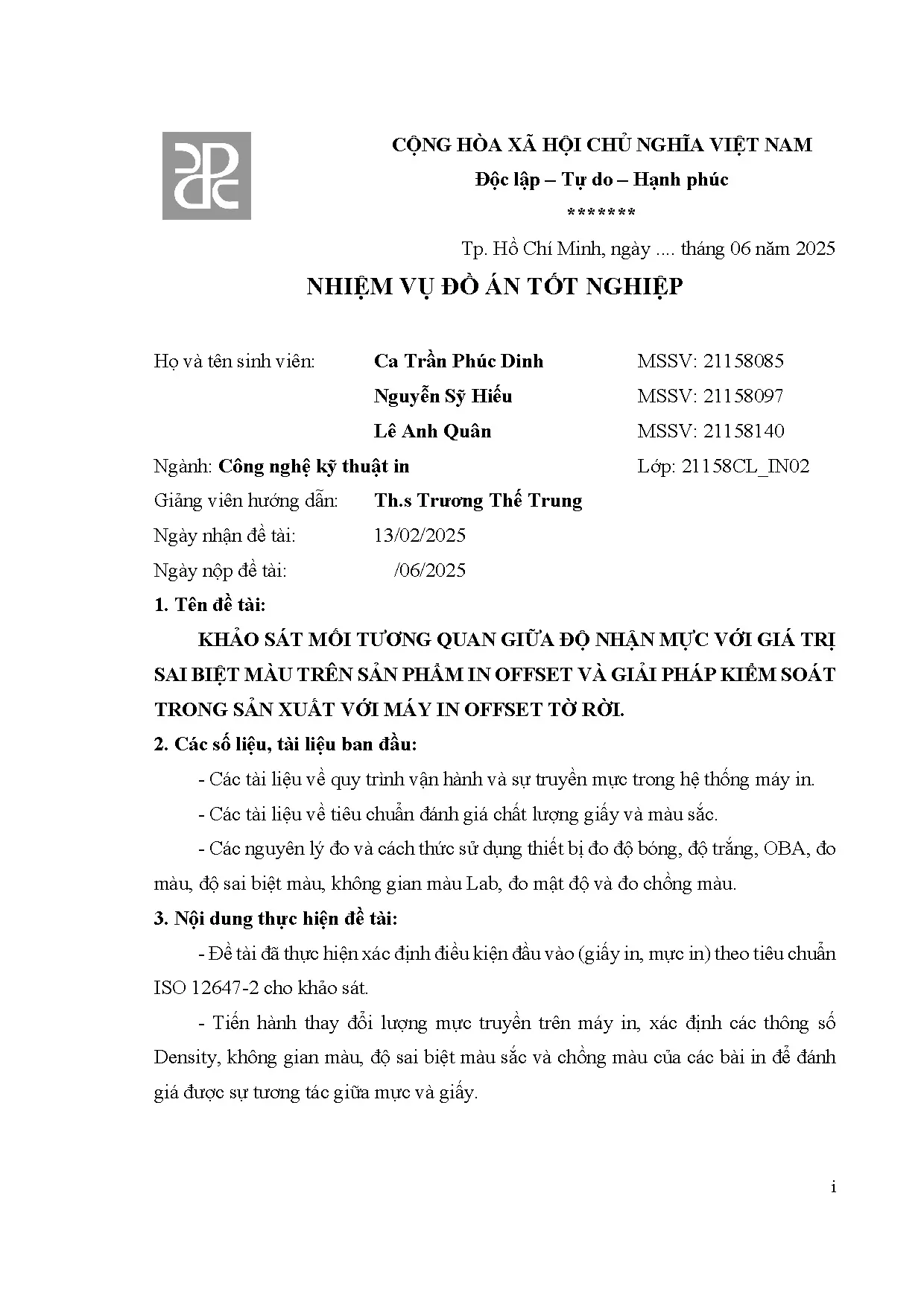

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******
Tp. Hồ Chí Minh, ngày .... tháng 06 năm 2025

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:

Ca Trần Phúc Dinh

MSSV: 21158085

Nguyễn Sỹ Hiếu

MSSV: 21158097

Lê Anh Quân

MSSV: 21158140

Ngành: Công nghệ kỹ thuật in
Giảng viên hướng dẫn:

Th.s Trương Thế Trung

Ngày nhận đề tài:

13/02/2025

Ngày nộp đề tài:

/06/2025

Lớp: 21158CL_IN02

1. Tên đề tài:
KHẢO SÁT MỐI TƯƠNG QUAN GIỮA ĐỘ NHẬN MỰC VỚI GIÁ TRỊ
SAI BIỆT MÀU TRÊN SẢN PHẨM IN OFFSET VÀ GIẢI PHÁP KIỂM SOÁT
TRONG SẢN XUẤT VỚI MÁY IN OFFSET TỜ RỜI.
2. Các số liệu, tài liệu ban đầu:
- Các tài liệu về quy trình vận hành và sự truyền mực trong hệ thống máy in.
- Các tài liệu về tiêu chuẩn đánh giá chất lượng giấy và màu sắc.
- Các nguyên lý đo và cách thức sử dụng thiết bị đo độ bóng, độ trắng, OBA, đo
màu, độ sai biệt màu, không gian màu Lab, đo mật độ và đo chồng màu.
3. Nội dung thực hiện đề tài:
- Đề tài đã thực hiện xác định điều kiện đầu vào (giấy in, mực in) theo tiêu chuẩn
ISO 12647-2 cho khảo sát.
- Tiến hành thay đổi lượng mực truyền trên máy in, xác định các thông số
Density, không gian màu, độ sai biệt màu sắc và chồng màu của các bài in để đánh
giá được sự tương tác giữa mực và giấy.

i

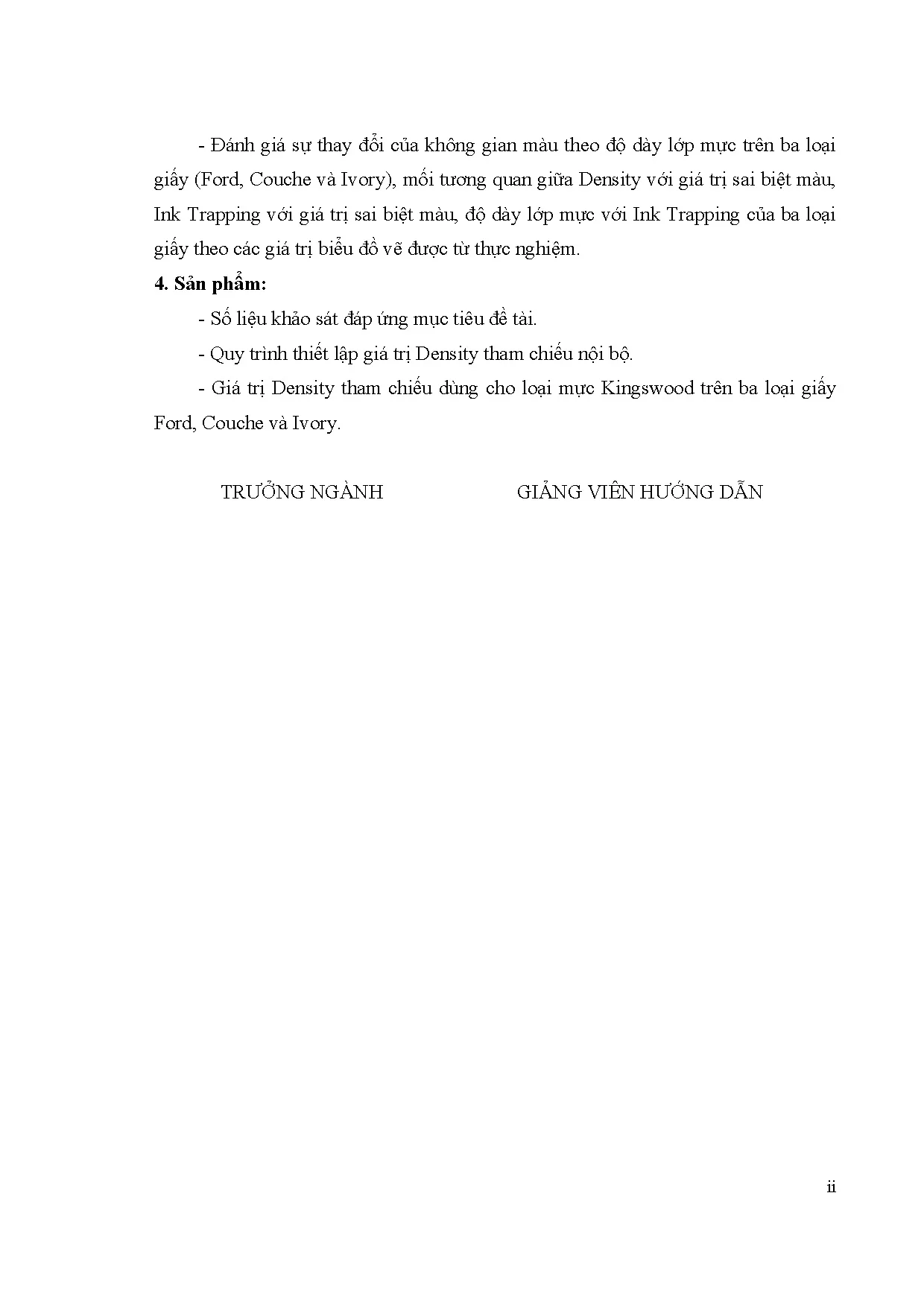

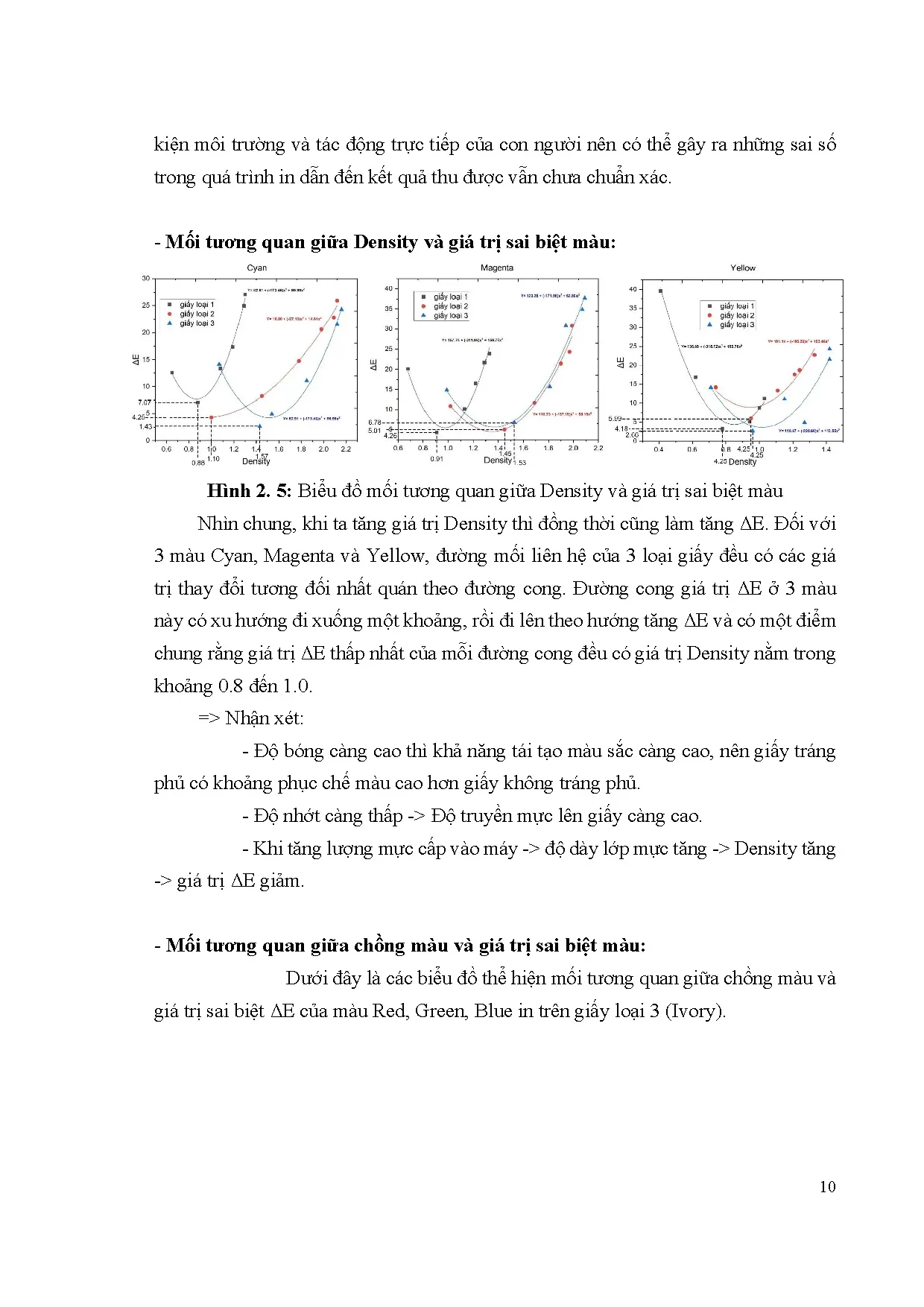

- Đánh giá sự thay đổi của không gian màu theo độ dày lớp mực trên ba loại
giấy (Ford, Couche và Ivory), mối tương quan giữa Density với giá trị sai biệt màu,
Ink Trapping với giá trị sai biệt màu, độ dày lớp mực với Ink Trapping của ba loại
giấy theo các
...

...
asetter A106
Bảng PL-1: Thông số kỹ thuật máy ghi bản Suprasetter A106
Thông số
Khổ ghi bản tối đa (mm)
Khổ ghi bản tối thiểu (mm)
Độ phân giải (dpi)
Tốc độ (bản/giờ)
Nhiệt độ hoạt động (oC)
Độ ẩm tương đối (%)

Suprasetter A106
930 x 1060
323 x 370
2400 – 2540
18
17 – 30
40 – 70

• Máy hiện bản G&ampJ Raptor Pro 85T

Hình PL-2: Máy hiện bản G&ampJ Raptor Pro 85T

PL-1

Bảng PL-2: Thông số kỹ thuật máy hiện bản G&ampJ Raptor Pro 85T
Thông số
Loại bản
Chiều dài hiện (mm)
Chiều rộng hiện lớn nhất (mm)
Độ dày bản (mm)
Nhiệt độ hóa chất (oC)
Tốc độ (m/phút)

G&ampJ Raptor Pro 85T
Bản nhiệt
290 – 1100
850
0.15 – 0.3
20 – 40
0.4 – 1.4

2. Điều kiện in
• Máy in Komori Enthrone 29

Hình PL-3: Máy in Komori Enthrone 29
Bảng PL-3: Thông số vận hành máy in Komori Enthrone 29
Thông số vận hành máy in Komori Enthrone 29
Số màu in
Tốc độ in (tờ/h)
Nhiệt độ môi trường (oC)
Kích thước bản kẽm (mm)
Ống bản
Độ dày bản kẽm (mm)
Kích thước bản kẽm (mm)
Ống bản
Độ dày bản kẽm (mm)
Dung dịch làm ẩm
Nồng độ dung dịch làm ẩm (%)
Độ pH dung dịch làm ẩm
Nhiệt độ dung dịch làm ẩm (oC)

4
6000
29
605 x 760
0.3
680 x 770
0.95
Cồn IPA 99
10.5
2.23
10

PL-2

• Mẫu Testform

Hình PL-4: Mẫu in Testform
3. Điều kiện thiết bị đo
• Máy đo độ bóng ELCOMETER 406 L

Hình PL-5: Máy đo độ bóng ELCOMETER 406 L
Bảng PL-4: Thông số máy đo độ bóng ELCOMETER 406 L
Thông số
Kích thước (mm)
Trọng lượng (g)
Sai số (GU: Đơn vị độ bóng)
Độ phân giải (GU)

ELCOMETER 406 L
125 x 50 x 100
350
± 0.5
0.1

Mục đích sử dụng: đo độ bóng của giấy, xác nhận độ đồng nhất của bề
mặt, độ tương thích hoặc khả năng đổi màu của độ bóng bề mặt.

PL-3

• Máy đo độ nhớt Broofield LVDV-E

Hình PL-6: Máy đo độ nhớt Broofield LVDV-E
Bảng PL-5: Thông số máy đo độ nhớt Broofield LVDV-E
Thông số
Màn hình hiển thị
Thang đo độ nhớt (cP)
Tốc độ ( vòng/phút)
Độ chính xác (%)
Độ lặp lại (%)

Broofield LVDV-E
- Độ nhớt (cP hoặc mPa.s)
- % torque
- Tốc độ / mã số spindle
15 – 2 000 000
0.3 – 100
± 1.0
0.2

Mục đích sử dụng: đo độ nhớt của mực in.
• Máy đo màu Techkon SpectroDens

Hình PL-7: Máy đo màu Techkon SpectroDens

PL-4

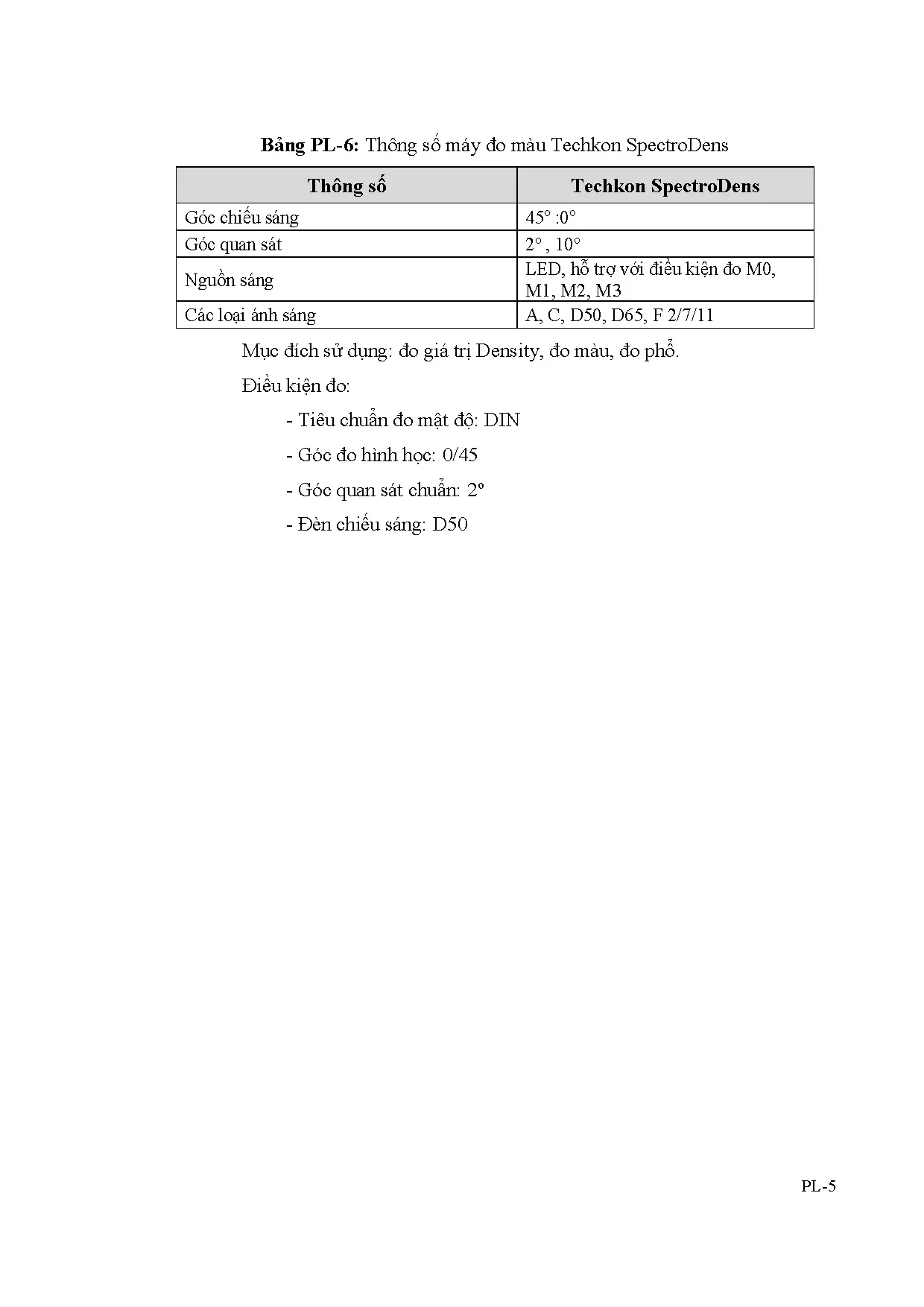

Bảng PL-6: Thông số máy đo màu Techkon SpectroDens
Thông số
Góc chiếu sáng
Góc quan sát
Nguồn sáng
Các loại ánh sáng

Techkon SpectroDens
o

o

45 :0
2o , 10o
LED, hỗ trợ với điều kiện đo M0,
M1, M2, M3
A, C, D50, D65, F 2/7/11

Mục đích sử dụng: đo giá trị Density, đo màu, đo phổ.
Điều kiện đo:
- Tiêu chuẩn đo mật độ: DIN
- Góc đo hình học: 0/45
- Góc quan sát chuẩn: 2o
- Đèn chiếu sáng: D50

PL-5
