Đồ án tốt nghiệp - Hoàn thiện mô hình máy tạo nguyên liệu nhựa dạng hạt và dây

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
HOÀN THIỆN MÔ HÌNH MÁY TẠO NGUYÊN LIỆU NHỰA
DẠNG HẠT VÀ DÂY

SVTH: VŨ TRUNG THÔNG

MSSV: 19144204

LÊ THÀNH DUY

19144103

DƯƠNG NGỌC GIANG

19110193

Khóa: K19
Ngành: Công nghệ Kỹ thuật Cơ khí
GVHD: ThS. HUỲNH ĐỖ SONG TOÀN
Tp. Hồ Chí Minh, tháng 03 năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

KHOA CƠ KHÍ CHẾ TẠO MÁY

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Giảng viên hướng dẫn: ThS. Huỳnh Đỗ Song Toàn
Sinh viên thực hiện: Lê Thành Duy
MSSV: 19144103

Điện thoại: 0778770255

Vũ Trung Thông

MSSV: 19144204

Điện thoại: 0337194601

Dương Ngọc Giang

MSSV: 19110193

Điện thoại: 0911141281

Ngày nhận đề tài: 01/10/2023

Ngày nộp đề tài:

1. Tên đề tài
Hoàn thiện mô hình máy tạo nguyên liệu nhựa dạng hạt và dây
2. Các số liệu, tài liệu ban đầu:
- Thông số máy Tạo hạt nhựa:

- Thông số máy Đùn và tạo dây nhựa:

+ Kích thước: 535x157x275 mm

+ Kích thước: 1455x382x740 mm

+ Trọng lượng: 8 Kg

+ Trọng lượng: 160 Kg

+ Năng suất: 1 Kg/h

+ Nguồn điện: 220 V

+ Nguồn điện: 220 V
3. Nội dung chính của đồ án:
- Tìm hiểu nguyên lý của máy
- Nghiên cứu mô hình máy hiện có
- Cải tiến và đánh giá kết quả thông qua thực nghiệm
4. Các sản phẩm dự kiến
- Báo cáo ĐATN
- Hoàn thiện máy tạo hạt và dây nhựa
- Hạt nhựa với nhiều kích thước khác nhau
7. Ngôn ngữ trình bày: Bản báo cáo:
Trình bày bảo vệ:

Tiếng Anh



Tiếng Việt

✓

Tiếng Anh



Tiếng Việt

✓

TRƯỞNG KHOA

TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

I

LỜI CẢM ƠN
Đề tài “Hoàn thiện mô hình máy tạo nguyên liệu nhựa dạng hạt và dây” là nội dung mà
nhóm đã lựa chọn để làm Đồ án tốt nghiệp. Để hoàn thành quá trình này, nhóm xin gửi
lời cảm ơn sâu sắc đến thầy ThS. Huỳnh Đỗ Song Toàn, giảng viên Khoa Cơ khí Chế tạo
máy Trường Đại học Sư phạm Kỹ thuật TP.HCM. Thầy đã trực tiếp hướng dẫn, chỉ bảo
tận tình để nhóm có được thành quả như hiện tại. Ngoài ra, nhóm cũng xin chân thành
cảm ơn các Thầy, Cô trong Khoa đã giúp đỡ cũng như đóng góp nhiều ý kiến quý báo
giúp nhóm có thêm nhiều kiến thức và cái nhìn sâu sắc hơn trong việc học tập và nghiên
cứu. Từ đó, nhóm có thể đẩy nhanh tiến trình và hoàn thiện đề tài một cách chỉn chu
nhất.
Đặc biệt gửi lời cảm ơn đến thầy PGS, TS. Phạm Sơn Minh và thầy TS. Trần Minh Thế
Uyên đã hết mình hỗ trợ nhóm về ý tưởng và cách thức làm việc chuyên nghiệp để
...

...
à do khi ở kích thước hạt 1.5mm và 2.5mm đã khiến cho hỗn hợp giữa nhựa với bột gỗ
và các chất phụ gia đạt đến được trạng thái hòa quyện tốt nhất khiến cho chi tiết khi ép
ra đạt được độ dãn dài hơn các loại kích thước hạt còn lại.
16

13,95

14

11,94

12,04

STRESS (MPa)

12

11,11
9,35

10

8

6

4

2

0

0.5

1

1.5

2

2.5

Kích thước hạt nhựa (mm)

Hình 5.17 Biểu đồ ảnh hưởng của kích thước hạt đến độ bền kéo
- Nhận xét: Tương tự như ảnh hưởng đến độ dãn dài thì kích thước hạt cũng không ảnh
hưởng quá nhiều đến độ bền kéo. Nhìn vào biểu đồ, ta nhận thấy ngay rằng kích thước
hạt 2.5mm có độ bền kéo cao nhất trong 5 loại kích thước hạt kia (13,95 MPa). Sau đó
là hạt có kích thước 0,5mm đạt được độ bền kéo là 11,94 MPa. Hạt 1,5mm và 2,0mm có
độ bền kéo lần lượt là 11,11 MPa và 12,04 MPa. Hạt kích thước 1mm là hạt có độ bền
kéo thấp nhất (9.33 MPa). Khi ghép 2 biểu đồ lại với nhau, chúng em nhận thấy rằng
những kích thước có độ dãn dài thấp thì sẽ có độ bền kéo cao, còn những kích thước hạt
có độ dãn dài cao thì ngược lại sẽ có độ bền kéo thấp.

76

CHƯƠNG 6: KẾT LUẬN
6.1 Kết luận
Trong quá trình thực hiện Đồ án tốt nghiệp “Hoàn thiện mô hình máy tạo hạt và dây
nhựa” nhóm đã hoàn thành đồ án và đúc kết được một số kinh nghiệm cho bản thân như:
-

Tỉm hiểu và khảo sát đề tài.
Tìm hiểu và khắc phục các lỗi có trên máy đã có.
Cải tiến thiết bị để tăng năng suất hoạt động.
Tiến hành vận hành máy sau khi cải tiến và thu được kết quả như mong muốn.
Tiến hành nghiên cứu sự ảnh hưởng của kích thước hạt nhựa đến với quá trình tạo
thành vật liệu composite.
Sử dụng các thiết bị khác để phục vụ cho quá trình nghiên cứu như: Máy ép nhựa
Haitian, máy băm nhựa, máy sấy, máy kéo kiểm nghiệm độ bền.
Hoàn thành tập thuyết minh hoàn thiện máy và kết quả thực nghiệm.
Hoàn thành Poster giới thiệu về máy.
Hoàn thành video về nhóm và quá trình làm đồ án.

6.2 Kiến nghị
Với máy tạo dây và hạt nhựa nhóm hoàn thiện vẫn có nhiều hạn chế như có năng suất
thấp, kích thước đường kính hạt chỉ dao động từ 2-3mm và chỉ cắt được các loại nhựa
giòn có độ cứng vừa phải với các loại nhựa dai và cứng thì quá trình cắt sẽ khó khăn nên
nhóm đề xuất một vài vấn đề có thể cải tiến như:
-

Thay thế một vài thành phần của máy hoặc cải tiến để máy có năng suất cao hơn
và tạo ra hạt với đường kính nhỏ hơn.
Thêm thiết bị trộn ở phễu nạp liệu hỗ trợ trong quá trình ép đùn composite.

77

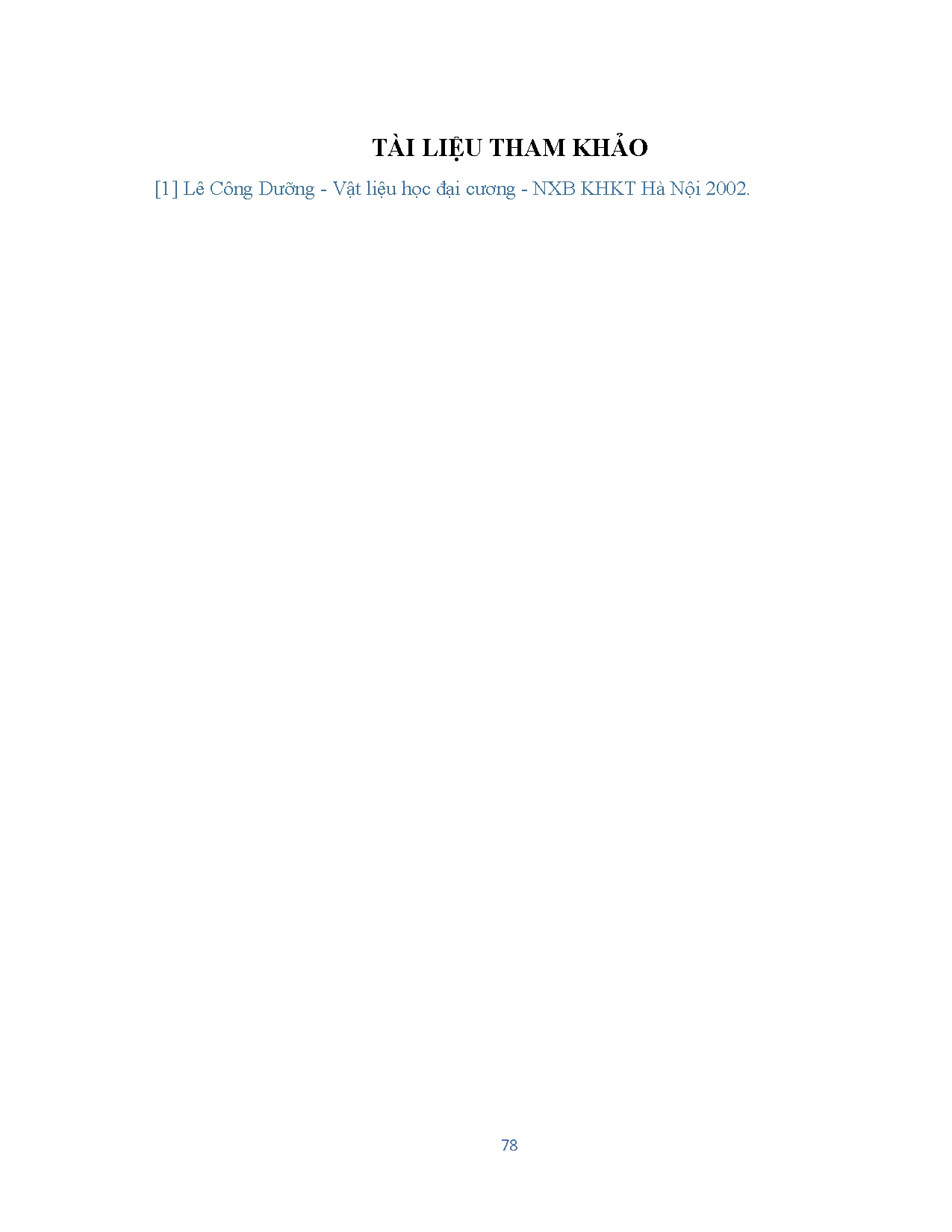

TÀI LIỆU THAM KHẢO
[1] Lê Công Dưỡng - Vật liệu học đại cương - NXB KHKT Hà Nội 2002.
