BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
HOÀN THIỆN MÁY UỐN ỐNG CNC

Giảng viên hướng dẫn:

TS. LÊ LINH

Sinh viên thực hiện:
TRẦN ANH THOẠI

MSSV: 19143020

NGUYỄN PHÚC THIỆN

MSSV: 19143175

BÙI TRỌNG THÁI

MSSV: 19143173

Lớp: 19143CL4B
Khóa: 2019-2023

Thành phố Hồ Chí Minh, tháng 07 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ CHẾ TẠO MÁY

Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ II / năm học 2022-2023
Giảng viên hướng dẫn: TS. Lê Linh
Sinh viên thực hiện: Trần Anh Thoại

MSSV: 19143020

Điện thoại: 0359893649

Sinh viên thực hiện: Nguyễn Phúc Thiện

MSSV: 19143175

Điện thoại: 0969974705

Sinh viên thực hiện: Bùi Trọng Thái

MSSV: 19143173

Điện thoại: 0384422902

1. Đề tài tốt nghiệp: Mã số đề tài: 22223DT43
Tên đề tài: Hoàn thiện máy uốn ống CNC.
2. Các số liệu, tài liệu ban đầu:
-

Một máy uốn ống

-

Tài liệu về uốn ống.

- Tài liệu về thiết kế và chế tạo máy.
3. Nội dung chính của đồ án:
- Tìm hiểu các máy uốn ống trong và ngoài nước.
-

Cải tiến, hoàn thiện thiết kế cụm đầu uốn để vận hành chính xác theo bản vẽ của sản
phẩm cần uốn.

-

01 tập bản vẽ thiết kế chế tạo máy, 01 tập thuyết minh.

-

Bản thuyết trình powerpoint, Poster và file video.

4. Các sản phẩm dự kiến
-

Một tập thuyết minh đồ án.

-

Một báo cáo Powerpoint.

-

Tóm tắt đồ án.

-

Một tập bản vẽ.

-

Một poster, video clip.

-

Máy uốn ống có thể uốn được các biên dạng theo bản vẽ.

-

Các sản phẩm thực tế sau khi vận hành

5. Ngày giao đồ án: 15/03/2023
6. Ngày nộp đồ án: 18/07/2023
7. Ngôn ngữ trình bày:

Bản báo cáo:

Tiếng Anh



Tiếng Việt



Trình bày bảo vệ:

Tiếng Anh



Tiếng Việt



TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

 Được phép bảo vệ ……………………………………………
(GVHD ký, ghi rõ họ tên)

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ CHẾ TẠO MÁY

Độc lập - Tự do – Hạnh phúc

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: Trần Anh Thoại

MSSV: 19143020

Hội đồng: 03 STT: 03

Họ và tên sinh viên: Nguyễn Phúc Thiện

MSSV: 19143175

Hội đồng: 03 STT: 03

Họ và tên sinh viên: Bùi Trọng Thái

MSSV: 19143173

Hội đồng: 03 STT: 03

Tên đề tài: Hoàn thiện máy uốn ống CNC
Ngành đào tạo: Công nghệ chế tạo máy
Họ và tên giảng viên hướng dẫn: TS. Lê Linh
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh
...

...

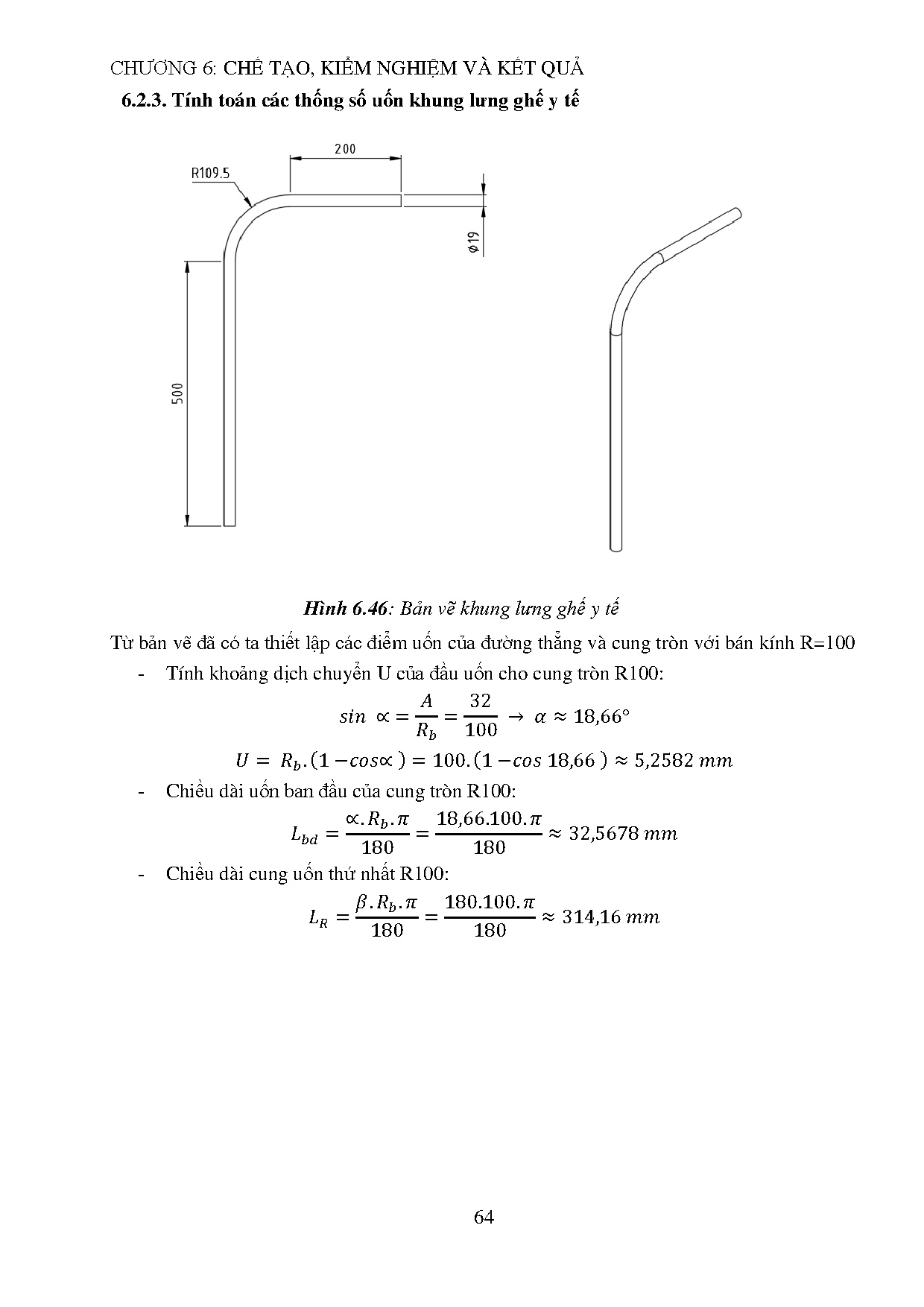

c điểm uốn của đường thẳng và cung tròn với bán kính R=100
-

Tính khoảng dịch chuyển Δ của đầu uốn cho cung tròn R100:
????
32
???????????? ∝ =
=
→ ???? ≈ 18,66°
???????? 100
∆= ???????? . (1 −????????????∝ ) = 100. (1 −???????????? 18,66 ) ≈ 5,2582 ????????

-

Chiều dài uốn ban đầu của cung tròn R100:
∝. ???????? . ???? 18,66.100. ????
???????????? =
=
≈ 32,5678 ????????
180
180
Chiều dài cung uốn thứ nhất R100:
????. ???????? . ???? 180.100. ????
???????? =
=
≈ 314,16 ????????
180
180

-

Bảng 6.6: Bảng thông số tọa độ điểm uốn của khung lưng ghế y tế
Số điểm

Tọa độ Z

uốn

Tọa độ X

Tọa độ Y

1

Z1= Lđt1= 200

0

0

2

Z2= Z1 + Lbd= 200+ 32,5678=232,5678

0

5,2582

3

Z3= Z2 + (LR – 2Lbd)
0

5,2582

= 232,5678+ (314,16-2.32,5678)
= 531,5922
4

Z4= Z3+ Lbd= 511,5922+ 32,5678= 564,16

0

0

5

Z5= Z4+ Lđt2= 564,16+ 500= 1064,16

0

0

III

Bước 3: Bật công tắc nguồn điện.

Công tắt của máy

Cửa sổ MANUAL hiện ra sau khi mở máy

IV

Bước 4: Mở động cơ bằng cách nhấn MAIN PW ON và SV ON trên màn hình chính.

Thao tác khởi động động cơ
Bước 5: Set chuẩn toạ độ trục x, y, z về gốc tọa độ 0 đã được chương trình thiết lập
bằng cách nhấn thả HOME X, HOME Y, HOME Z trên màn hình (có thể nhấn từng
nút hoặc đồng thời cả ba).

Thao tác gọi các trục về tọa độ gốc

V

Ảnh trục Z đã về vị trí gốc

Ảnh trục X,Y đã về vị trí gốc (đèn cảm biến sáng)

VI

Bước 6: Cấp phôi (ống thép phi 19) cho máy bằng cách đặt ống vào rãnh V trên thân máy.

Thao tác cấp phôi
Bước 7: Hạ kẹp để giữ ống bằng khí nén.

Thao tác kẹp phôi

VII

Bước 8: Nhập tốc độ cho trục Z rồi nhấn phím Z+ (theo thứ tự như trong hình dưới)
để đẩy ống đến vị trí đầu khớp uốn.

Thao tác xác định ví trí ban đầu của Z

Ảnh cụm đẩy ống vào đúng vị trí

VIII

Vị trí đẩy ống đến
Bước 9: Nhấn Z SET 0 để nhận vị trí hiện tạo của Z là gốc tọa độ 0.

Thao tác SET Z 0

IX

Bước 10: Tiếp theo qua cửa sổ DATA bằng cách nhấn vào ô DATA.

Thao tác mở cửa số DATA

Ảnh cửa sổ DATA
X

Bước 11: Nhập tổng số điểm ta đã tính toán và nhập tốc độ, bằng cách nhấn vào vị trí như
hình bên dưới rồi nhập số điểm hoặc tốc độ, xong nhấn ENTER (theo thứ tự như hình dưới).

Thao tác tạo bảng dữ liệu

Ví dụ bảng để nhập dữ liệu được tạo

XI

Bước 12: Bắt đầu nhập các tọa độ đã tính toán vào bảng theo thứ tự như hình, thực hiện lần
lượt với từng ô.

Thao tác nhập dữ liệu

Ví dụ bảng dữ liệu đã nhập xong
XII

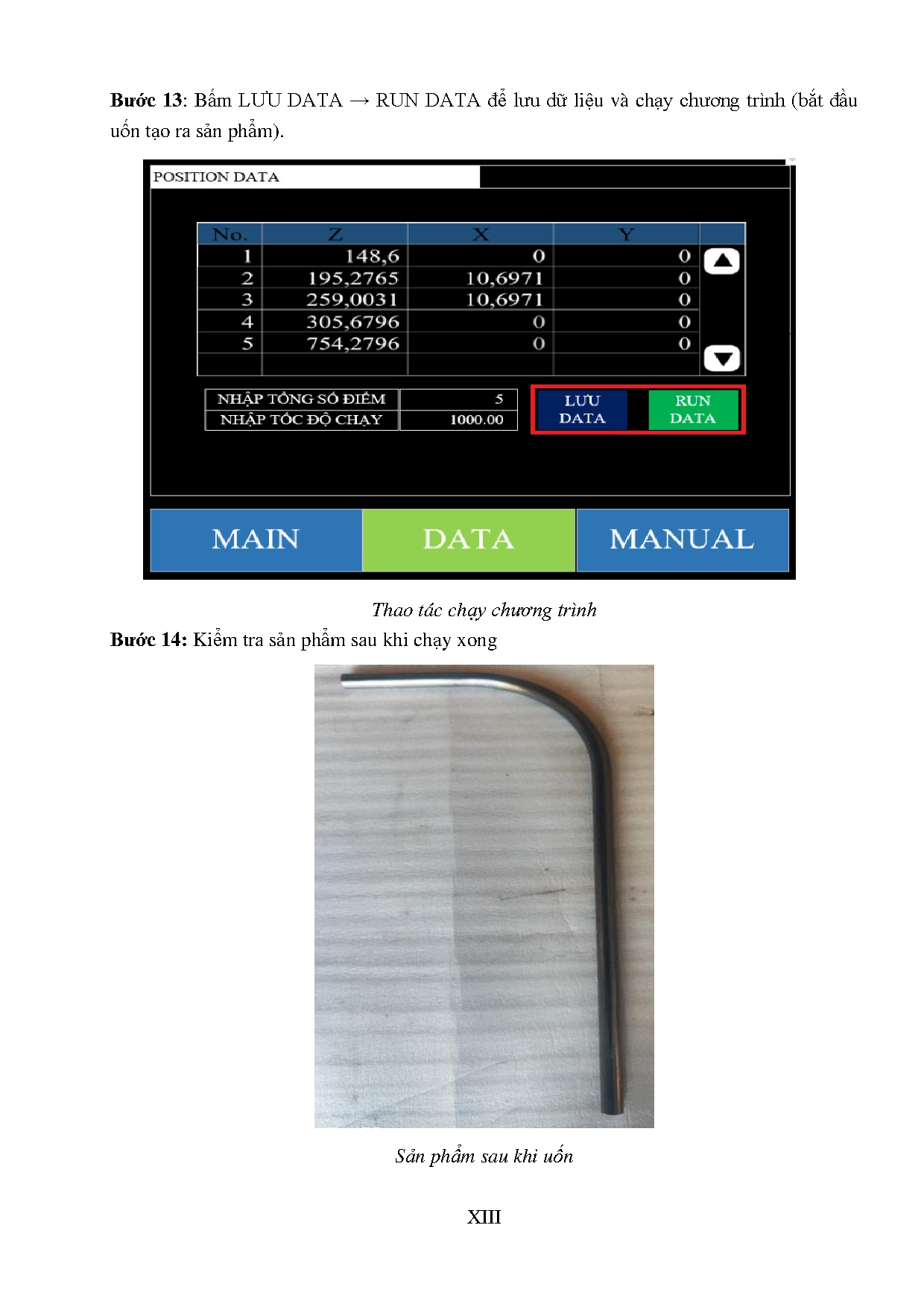

Bước 13: Bấm LƯU DATA → RUN DATA để lưu dữ liệu và chạy chương trình (bắt đầu
uốn tạo ra sản phẩm).

Thao tác chạy chương trình
Bước 14: Kiểm tra sản phẩm sau khi chạy xong

Sản phẩm sau khi uốn
XIII
