Đồ án tốt nghiệp ngành Robot và trí tuệ nhân tạo - Chung cư Đông Saigon - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	7.25 MB
Số trang	143
Ngành Ngành học chỉ mang tính chất tham khảo	Robot và trí tuệ nhân tạo

Lượt xem	94
Ngày đăng	31/03/2026

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG
- -

THUYẾT MINH
ĐỒ ÁN TỐT NGHIỆP
Dự án:
CHUNG CƯ ĐÔNG SAIGON

Giáo viên hướng dẫn

: TS. Đào Duy Kiên

Sinh viên thực hiện

: Đặng Minh Vàng

Mã số sinh viên

: 21149068

Lớp

: 21149CLC4A

TP.HCM, ngày 08 tháng 06 năm 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh Phúc

KHOA XÂY DỰNG

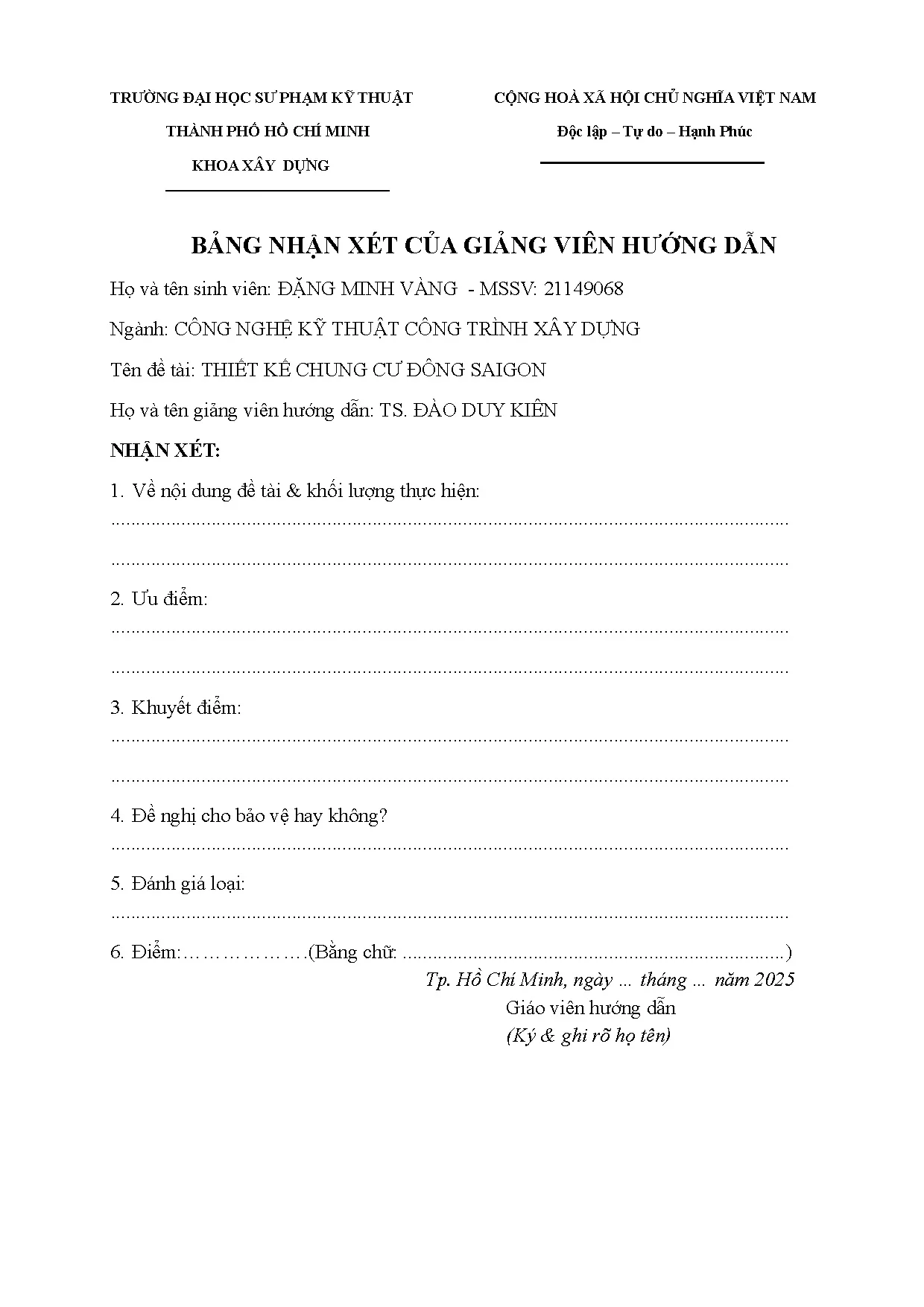

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: ĐẶNG MINH VÀNG - MSSV: 21149068
Ngành: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài: THIẾT KẾ CHUNG CƯ ĐÔNG SAIGON
Họ và tên giảng viên hướng dẫn: TS. ĐÀO DUY KIÊN
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm:
.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm:
.......................................................................................................................................
.......................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.......................................................................................................................................
5. Đánh giá loại:
.......................................................................................................................................
6. Điểm:……………….(Bằng chữ: ............................................................................ )
Tp. Hồ Chí Minh, ngày … tháng … năm 2025
Giáo viên hướng dẫn
(Ký &amp ghi rõ họ tên)

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh Phúc

KHOA XÂY DỰNG

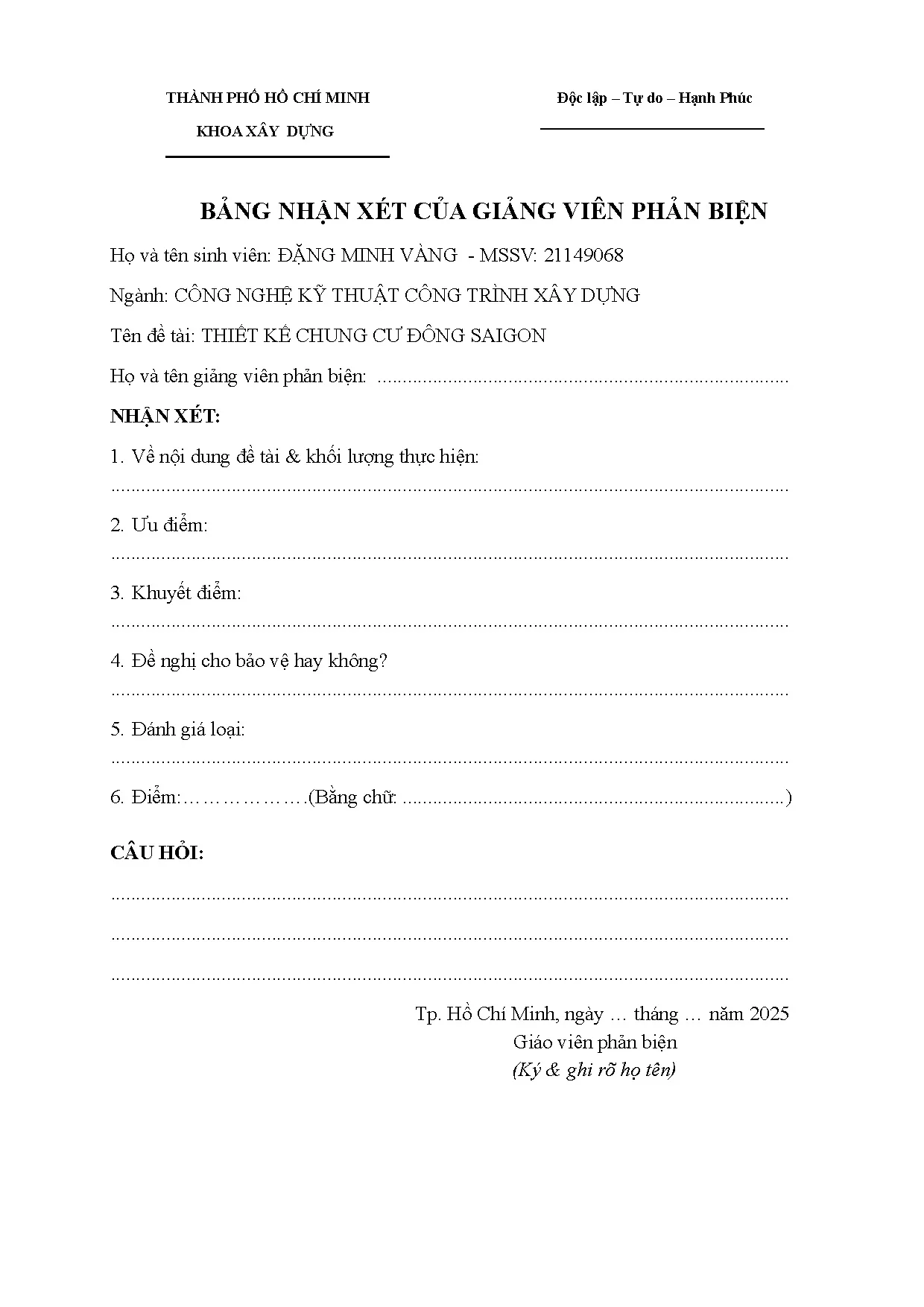

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN
Họ và tên sinh viên: ĐẶNG MINH VÀNG - MSSV: 21149068
Ngành: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài: THIẾT KẾ CHUNG CƯ ĐÔNG SAIGON
Họ và tên giảng viên phản biện: ..................................................................................
NHẬN XÉT:
1
...

...
04
4.272904
0.05096
5.025031
0.535767712

Kiểm tra lún: S= 5.36 cm10 cm (Thỏa)

121

KHÓA LUẬN TỐT NGHIỆP

GVHD: TS.ĐÀO DUY KIÊN

6.11.5. Kiểm tra xuyên thủng đài móng
Dựa trên Điều 6.2.5.4, TCVN 5574-2018, để áp dụng cho việc kiểm tra xuyên thủng

Hình 6.17 Chu vi chống xuyên móng M2

h0 = 2 − 0.15 = 1.85m
Chu vi chống xuyên thủng: u = 2 ( hc + bc + 2h0 ) = 2  (10 + 3.1 + 2 1.85) = 33.6m
Lực giới hạn: Fb,u = Rbt uh0 = 1.15  103  33.6 1.85 = 71484kN
Moment tập trung giới hạn: vì hc=bc nên:

h +h 

M by ,u = M bx ,u = Rbt ( hc + h0 )  bc + h0 + c 0  h0
3 

1 + 1.85 

= 1.15  103  (10 + 1.85 )  3.1 + 1.85 +
  1.85 = 140341(kNm)
3 

Lực gây xuyên thủng (Tính ở 8 cọc nằm ngoài tháp xuyên thủng)
k

F =  Pi = 29173.4kN
i =1

Kiểm tra điều kiện chống xuyên thủng:

My
Mx
F
29173.4 1349.8 82.1163
+
+
1
+
+
= 0.418  1
Fb,u M bx ,u M by ,u
71484 140341 140341
Kết luận: Thõa điều kiện xuyên thủng

122

KHÓA LUẬN TỐT NGHIỆP

GVHD: TS.ĐÀO DUY KIÊN

6.11.6. Kiểm tra cắt cho đài móng

Hình 6.18 Vị trí có tổng phản lực cọc lớn nhất móng M3
Vị trí có tổng phản lực cọc qua mặt cắt lớn nhất :
Qmax = P6 + P11 = 3051.65 + 2883.96 + 2836.02 + 2859.8 + 2990.46=14621.9kN
Theo TCVN 5574 – 2018:
Khoảng cách a từ mặt cắt đang xét đến mép cột a = 1.65m 2h0 =3.7m
h0 = 2 − 0.15 = 1.85m

Qb = 0.5Rbt bh0

2.5h0
2.5  1.85
= 0.5  1.15  103  11.7  1.85 
= 34886.2kN
a
1.65

Kiểm tra điều kiện Qb:
Qb = 34886.2kN  2.5Rbt bh0 = 2.5  1.15  103  11.7  1.85 = 62229.4kN

Vậy Qb = 34886.2kN
Kiểm tra khả năng chịu cắt:
Q = 14621.9kN  Qb = 34886.2kN
Kết luận: Thỏa điều kiện chịu cắt

123

KHÓA LUẬN TỐT NGHIỆP

GVHD: TS.ĐÀO DUY KIÊN

6.11.7. Tính toán thép cho đài móng

Hình 6.19 Môment của móng M3 theo phương X-MAX

Hình 6.20 Môment của móng M3 theo phương X-MIN

124

KHÓA LUẬN TỐT NGHIỆP

GVHD: TS.ĐÀO DUY KIÊN

Hình 6.21 Môment của móng M3 theo phương Y-MAX

Hình 6.22 Môment của móng M3 theo phương Y-MIN

125

KHÓA LUẬN TỐT NGHIỆP

GVHD: TS.ĐÀO DUY KIÊN

Bảng 6.26 Nội lực tính toán thép đài móng M3
Phương
X
Y

Vị trí
lớp

M
(kN.m)

b
(mm)

h
(mm)

a
(mm)

h0
(mm)

m



As
(mm2)

Trên

150.3

1000

2000

50

1950

0.0023

0.0023

198.44

ɸ

16

a

Dưới
Trên
Dưới

3249.4
395.68
1642.6

1000
1000
1000

2000
2000
2000

150
50
150

1850
1950
1850

0.0558
0.0061
0.0282

0.0575
0.0061
0.0286

4650.2
523.38
2316.3

ɸ
ɸ
ɸ

25
16
22

a
a
a

Asc
(mm2)

μ (%)

200

1005

0.0515

100
200
150

4908.7
1005
2534

0.2653
0.0515
0.137

Chọn thép

126
