Đồ án tốt nghiệp - Chế tạo khuôn ép chữ cái ABC ( Dùng thay thế cho mỗi lòng khuôn)

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “CHẾ TẠO KHUÔN ÉP CHỮ CÁI ABC

(DÙNG THAY THẾ CHO MỖI LÒNG KHUÔN)”

Giảng viên hướng dẫn:

ThS. LÊ BÁ TÂN

Sinh viên thực hiện:

PHAN THÀNH LONG

19144276

HÀ VĂN TÁNH

19144302

Lớp:

191442A

Khóa:

2019 - 2023

Tp. Hồ Chí Minh, tháng 07/2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ CHẾ TẠO MÁY

Độc lập - Tự do – Hạnh phúc

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Học kỳ 2 / năm học 2022 - 2023
Giảng viên hướng dẫn: ThS. Lê Bá Tân
Sinh viên thực hiện:

Phan Thành Long

MSSV: 19144276

Điện thoại: 0348195354

Sinh viên thực hiện:

Hà Văn Tánh

MSSV: 19144302

Điện thoại: 0332727413

1. Đề tài tốt nghiệp:
- Mã số đề tài: 22223DT40
- Tên đề tài: Chế tạo khuôn ép chữ cái ABC (dùng thay thế cho mỗi lòng khuôn)
2. Các số liệu, tài liệu ban đầu:
- Thông số kỹ thuật của máy ép nhựa.
- Thông số vật liệu nhựa.
- Các công thức tính toán và thiết kế khuôn.
3. Nội dung chính của đồ án:
- Nghiên cứu mô hình sản phẩm.
- Thiết kế khuôn với yêu cầu: sử dụng để thay thế cho các mẫu chữ khác nhau.
- Chế tạo, lắp ráp và thử nghiệm khuôn.
- Viết báo cáo thuyết minh cho đồ án tốt nghiệp.
4. Các sản phẩm dự kiến
- Các bộ sản phẩm chữ cái với 4 màu sắc.
- Bộ khuôn ép nhựa.
5. Ngày giao đồ án: 15/3/2023
6. Ngày nộp đồ án: 21/7/2023
7. Ngôn ngữ trình bày:

Bản báo cáo:
Trình bày bảo vệ:

Tiếng Anh
Tiếng Anh




Tiếng Việt
Tiếng Việt

TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

(Ký, ghi rõ họ tên)

(Ký, ghi rõ họ tên)

 Được phép bảo vệ ……………………………………………
(GVHD ký, ghi rõ họ tên)




LỜI CAM KẾT
- Tên đề tài: Chế tạo khuôn ép chữ cái ABC (dùng thay thế cho mỗi lòng khuôn).
- GVHD: ThS. Lê Bá Tân
- Sinh viên thực hiện:
1. Phan Thành Long
+ MSSV: 19144276

Lớp: 191442A

+ Địa chỉ: 334/1D, quốc lộ 1, khu phố 3, Tam Bình, Tp. Thủ Đức, Tp. Hồ Chí Minh
+ Số điện thoại liên lạc: 0348195354

Email: [email protected]

2. Hà Văn Tánh
+ MSSV: 19144302

Lớp: 191442A

+ Địa chỉ: 334/1D, quốc lộ 1, khu phố 3, Tam Bình, Tp. Thủ Đức, Tp. Hồ Chí Minh
+ Số điện thoại liên lạc: 0332727413

Email: [email protected]

- Ngày nộp khóa luận tốt nghiệp (ĐATN): 21/7/2023
- Lời cam kết: “Nhóm xin cam đoan khóa luận tốt nghiệp (ĐATN) này là công trình do chính
nhóm nghiên cứu và thực hiện. Nhóm không sao chép từ bất kỳ một bài viết nào đã được
công bố mà không trích dẫn nguồn
...

...
n tích/ tổng hợp/ đánh giá được thể hiện trong việc nghiên đề
tài, nghiên cứu sản phẩm.
- Khả năng cải tiến và phát triển được thể hiện trong việc đưa ra phương án, lựa chọn
phương án, cải tiến thiết kế.
- Khả năng sử dụng công cụ kỹ thuật, phần mềm chuyên ngành trong mô phỏng, thiết kế
sản phẩm, thiết kế khuôn.
- Khả năng sử dụng các máy móc, thiết bị trong việc gia công, ép thử bộ khuôn.
Sau quá trình thực hiện đề tài này, các kết quả đạt được có thể được ứng dụng trong việc
sản xuất hàng loạt các sản phẩm có độ tương đồng cao.
Cuối cùng, quá trình thực hiện đề tài đã đạt được các sản phẩm cụ thể như sau:
- Bộ khuôn ép nhựa cho bộ chữ cái.
- Bộ sản phẩm các chữ cái.
 Hướng phát triển:
Sau thời gian thực hiện đề tài, các nhiệm vụ đề ra cơ bản đã được hoàn thành. Tuy nhiên
để phát triển đề tài trong tương lai, nhóm có các đề xuất như sau:
- Sản phẩm các chữ cái Ư, R, L, F có thiết kế bị ngược trên nên để lại dấu ty đẩy ở
mặt trên của chữ làm mất thẩm mỹ. Vì thế cần thiết kế, bố trí lại vị trí cho phù hợp.
- Cải tiến cho các bố trí được nhiều chữ cái hơn mà vẫn dùng chung một hệ ty đẩy
nhằm giảm số lượng , giảm thời gian ép ra được một bộ chữ cái.
- Giải pháp giảm độ sắc cạnh của sản phẩm: cho sản phẩm nằm một nửa ở và một
nửa ở tấm khuôn âm, giảm góc thoát khuôn và tạo góc bo cho các cạnh của sản phẩm.
- Giải pháp về lấy sản phẩm: vì sản phẩm sau khi được làm nguội sẽ co rút lại và tạo một
khoảng hở nhỏ với tấm khuôn do đó có thể dùng dòng khí thổi vào để đẩy sản phẩm ra.

86

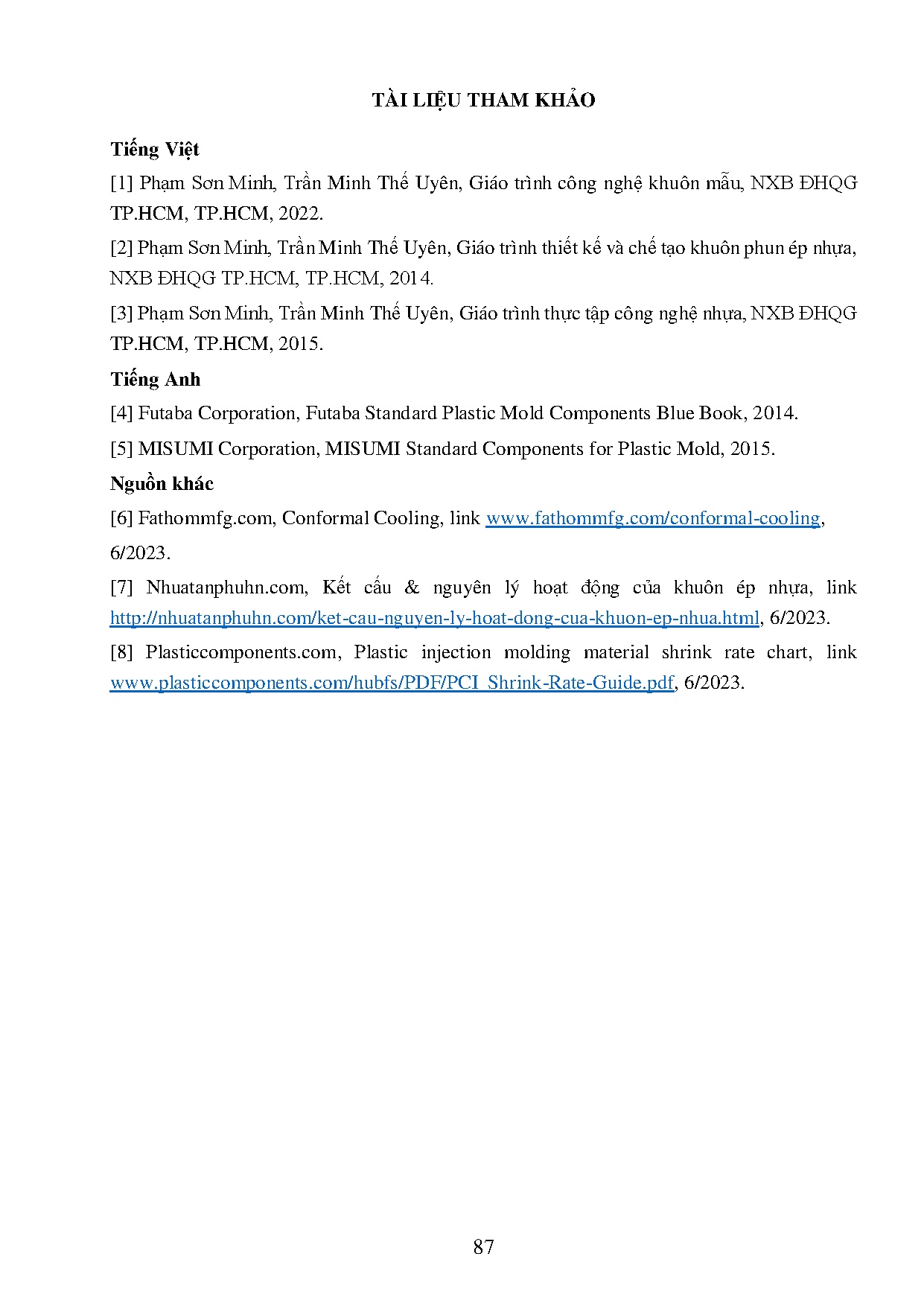

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1] Phạm Sơn Minh, Trần Minh Thế Uyên, Giáo trình công nghệ khuôn mẫu, NXB ĐHQG
TP.HCM, TP.HCM, 2022.
[2] Phạm Sơn Minh, Trần Minh Thế Uyên, Giáo trình thiết kế và chế tạo khuôn phun ép nhựa,
NXB ĐHQG TP.HCM, TP.HCM, 2014.
[3] Phạm Sơn Minh, Trần Minh Thế Uyên, Giáo trình thực tập công nghệ nhựa, NXB ĐHQG
TP.HCM, TP.HCM, 2015.
Tiếng Anh
[4] Futaba Corporation, Futaba Standard Plastic Mold Components Blue Book, 2014.
[5] MISUMI Corporation, MISUMI Standard Components for Plastic Mold, 2015.
Nguồn khác
[6] Fathommfg.com, Conformal Cooling, link www.fathommfg.com/conformal-cooling,
6/2023.
[7] Nhuatanphuhn.com, Kết cấu &amp nguyên lý hoạt động của khuôn ép nhựa, link
http://nhuatanphuhn.com/ket-cau-nguyen-ly-hoat-dong-cua-khuon-ep-nhua.html, 6/2023.
[8] Plasticcomponents.com, Plastic injection molding material shrink rate chart, link
www.plasticcomponents.com/hubfs/PDF/PCI_Shrink-Rate-Guide.pdf, 6/2023.

87
